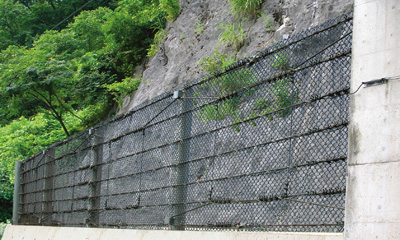

E-FENCE イーフェンス イメージ

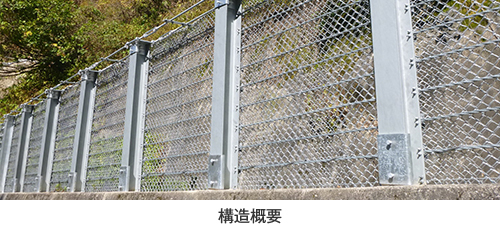

「E-FENCE」は、シンプルな構造で高性能な落石・雪崩防護柵です。

  • 落石時に支柱の交換が不要
  • 落石の飛び越し・滑り抜けを防止
  • 有効高さの減少を抑止
  • 積雪時には通常の雪崩予防柵として機能
  • 極めて安価で経済的

「E-FENCE」の6つのポイント

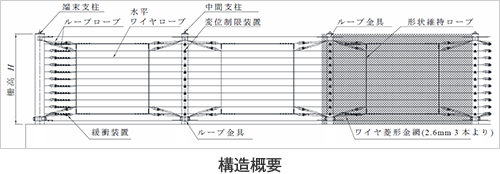

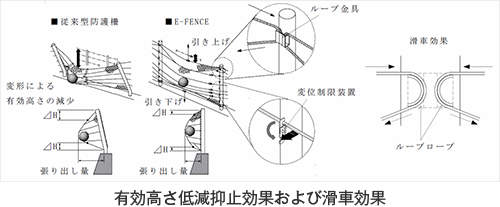

有効高さの減少を抑止するループロープ構造

高性能ワイヤ金網

高性能ワイヤ金網

「E-FENCE」には、新たに開発した3本の高強度鋼線をより合わせたワイヤを素線としたE-FENCE金網を用いており、大きい剛性・強度とともに優れた変形能力も合わせもっています。一般に使用されている菱形金網の2倍以上の強度とエネルギー吸収能力を有しています。

高性能緩衝装置

超小型・高性能緩衝金具

超小型・高性能な緩衝金具を開発しました。スリップ張力の設定は10kN単位で可能となっており、現場での管理は不要です。

全スパンにわたるエネルギー吸収

「E-FENCE」には2種の重錘を異なった4箇所に衝突させた実物実験で、性能を確認しています。

変位制限装置による雪崩予防効果

毎年繰り返す積雪には、横ロープは支柱に固定されています。稀に発生する大きい落石時には、横ロープが支柱から外れて広い範囲で落石エネルギーを吸収します。

支柱交換不要

「E-FENCE」は、中間支柱に横ロープを固定せずに、エネルギー吸収能力の高い高性能ワイヤ金網や高性能緩衝金具を用いて、広い範囲で落石エネルギーを吸収します。支柱に落石が直接衝突しない限り、交換の必要はありません。

動的解析による挙動シュミレーション

動的解析による挙動シュミレーション動的FEM解析により落石衝突時の挙動を解析しています。静的解析では正確な挙動を知ることはできません。
挙動シュミレーション 1.衝突開始時→2.最大衝突時→3.リバウンド時

お問合せ

株式会社ビーセーフ

〒939-1518富山県南砺市松原616
TEL.0763-22-7835/FAX.0763-22-7836
URL.http://www.be-safe-japan.com/

詳しいお問合せは、ページトップの「資料請求」ボタンからどうぞ
