  KJS仮設アンカー工法
概要  ▼KJSケーブルの規格  ▼施工例
  概要

KJS仮設アンカー工法(残置式)とは、Kowa Jacking Systemの頭文宇を取って名付けられた工法で、1989年5月に緊張工法として特許を取得して以来、あらゆる仮設現場において幅広く採用され、くさび定着工法の優秀性を確立しています。

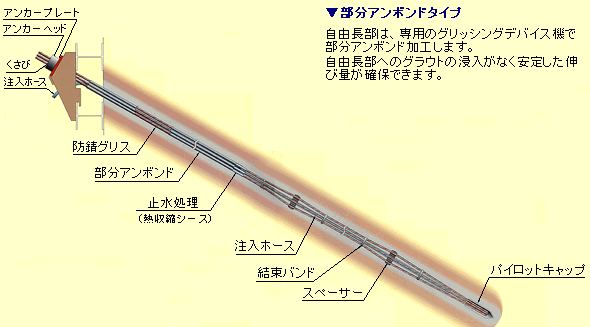

▼ポリシースタイプ
自由長部は、空隙が多いため、グラウトの浸入に注意する必要があります。
境界部の止水は、もっとも信頼性の高いエポキシ樹脂と一般的な止水ブチルゴム(サンタックシーラー)等があります。
ブルーホースタイプ
自由長部に、排水用のホースを使用するタイプです。
現場組立て加工に適しています。
自由長部はグリス塗布、防錆テープ(ペトロラタムテープ)等から選べます。

注入ホースは、オプションに なります。


  KJSケーブルの規格
Φ12.7mm B種
※削孔径  J5-2〜 7→Φ115以上
J5-8〜12→Φ135以上
呼び名 使用
アンカーヘッド
鋼線
断面積
(mm2)
鋼線
単位
質量
(kg/m)
引張荷重
Tus
降伏荷重
Tys
設計荷重
0.65Tus
使用ジャッキ
kN tf kN tf kN tf
J5-2 J5-2 197.4 1.548 366 37.4 312 31.8 237.9 24.3 60t-180S
J5-3 J5-3 296.1 2.322 549 56.1 468 47.7 356.9 36.5
J5-4 J5-4 394.8 3.096 732 74.8 624 63.6 475.8 48.6
J5-5 J5-7 493.6 3.870 915 93.5 780 79.5 594.8 60.8 100t-180S
J5-6 592.3 4.644 1098 112.2 936 95.4 713.7 73.0
J5-7 691.0 5.418 1281 130.9 1092 111.3 832.7 85.1
J5-8 J5-9 789.7 6.192 1464 149.6 1248 127.2 951.6 97.3 150t-200S
J5-9 888.4 6.966 1647 168.3 1404 143.1 1070.6 109.4
J5-10 J5-12 987.1 7.740 1830 187.0 1560 159.0 1189.5 121.6
J5-11 1085.8 8.514 2013 205.7 1716 174.9 1308.5 133.8
J5-12 1184.5 9.288 2196 224.4 1872 190.8 1427.4 145.9
Φ15.2mm B種

※削孔径  J6-7〜12→Φ135以上
呼び名 使用
アンカーヘッド
鋼線
断面積
(mm2)
鋼線
単位
質量
(kg/m)
引張荷重
Tus
降伏荷重
Tys
設計荷重
0.65Tus
使用ジャッキ
kN tf kN tf kN tf
J6-7 J6-7 970.9 7.707 1827 186.2 1554 158.3 1187.6 121.0 150t-200S
J6-8 J6-9 1109.6 8.808 2088 212.8 1776 180.9 1357.2 138.3 250t-250S
J6-9 1248.3 9.909 2349 239.4 1998 203.5 1526.6 155.6
J6-10 J6-12 1387.0 11.010 2610 266.0 2220 266.1 1696.5 172.9
J6-11 1525.7 12.111 2871 292.6 2442 248.7 1866.2 190.2
J6-12 1664.4 13.212 3132 319.2 2664 271.3 2035.8 207.5

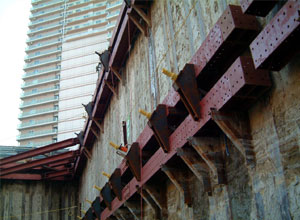

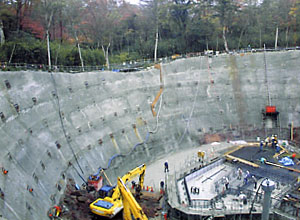

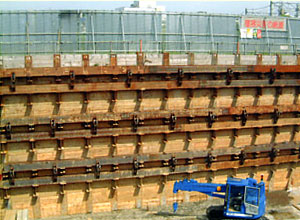

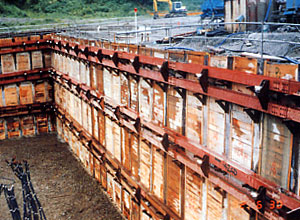

  施工例

KJS協会

UP

お問い合せ先

KJS事務局<弘和産業(株)内>

〒198-0023 東京都青梅市今井3-3-12 TEL:0428-32-2811(代)  FAX:0428-32-2818

E-Mail:kowa@kowa-anchor.co.jp URL:http://www.kowa-anchor.co.jp/
