長寿補強土株式会社
LL補強土工

トップページ概要規格設計施工手順

概要


Nexcoの設計要領・道路土工指針にしたがって設計します。補強材の頭部固定法の性能は実験などで証明されています。耐久性の弱点となるメッキ品を使用せず、錆びにくい樹脂塗装鉄筋をコンクリートで覆っているため極めて高耐久性です。



規格

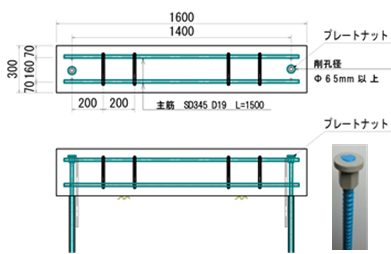

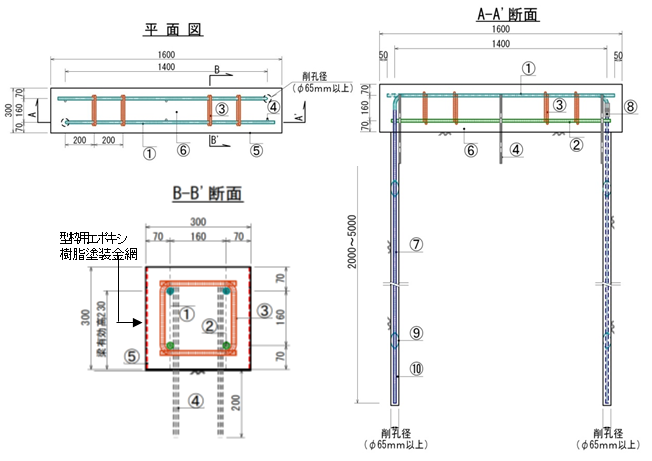

 頭部の固定法をフックにした「基本型」と、プレートナットにした「PN型」があります。PN型は、基本型より工事の施工性と運搬性に優れています。









設計

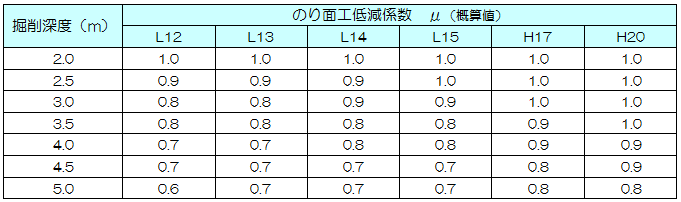

 Nexcoや道路土工指針等の規定により設計します。のり面工低減係数は、Nexcoの算定式を用い下表の値になります。補強材の長さ3mで1.5mピッチの配置ではμ=0.9です。


 エポキシ樹脂塗装鉄筋を使用するため腐食しろが不要です。このため、同じ径の補強材より大きな引張力に対応できます。







施工手順


補強土工施工の一般的な工程で行います。

削孔中
  現場条件Tでクレーンを利用した例
鋼材購入中
  基本型の例ですが、PN型は直棒挿入
のり面工の鉄筋設置
 この後、枠内にモルタルを吹き付けます。
完成例
 植物成長後は、コンクリートは見えません。
