アンカー頭部

NMグラウンドアンカー工場製品

アンカー材料の組み立て、加工の大部分を工場で行うため、安定した品質が確保でき、現場での省力化が図れます。
●ステンレス製のグリップ、ナット、支圧板で構成されているため錆びる心配がありません。維持管理が非常に容易です。
●ナット定着方式のため、再緊張・緩和も容易です。
●ヘッドキャップは、ネジ山保護を目的としており、内部に防錆油などを注入する必要はありません。

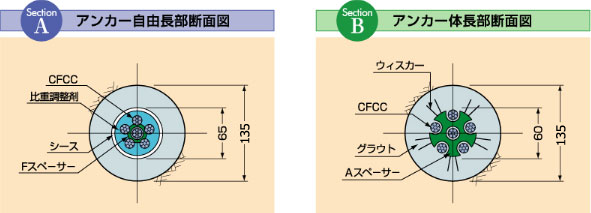

アンカー自由長部
●アンカー自由長部は、アンカー自由長部シース、Fスペーサーだけで形成されているシンプルな構造です。
アンカー体長部
●引張り材のCFCCとグラウトとの付着力が大きいことを利用した引張型アンカーとなっています。
●Aスペーサーにより、引張り材の間隔と被り厚さを確実に確保しています。

クリック → 拡大表示
>>拡大表示

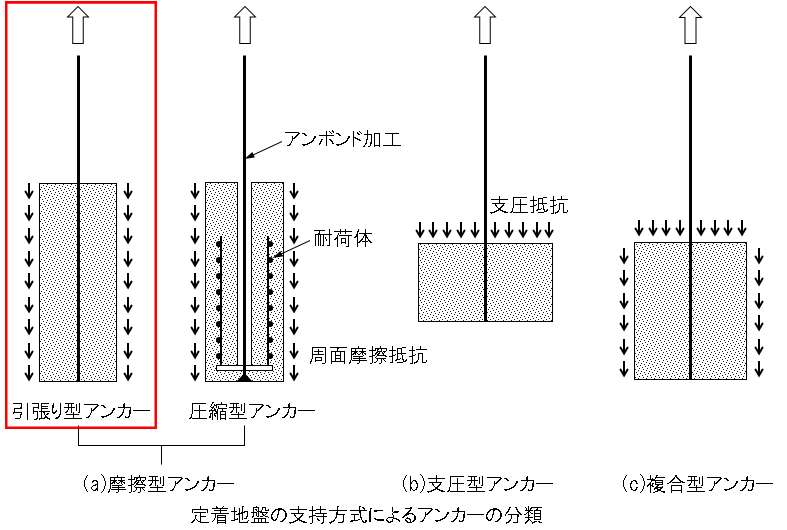

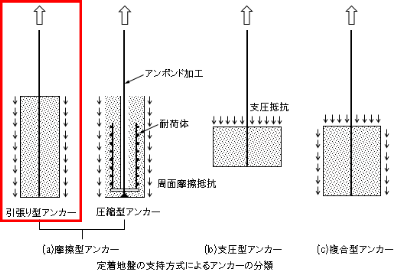

アンカーの支持方式・・・引張型 アンカー体の形状・・・ストレート 頭部の定着方式・・・ナット式

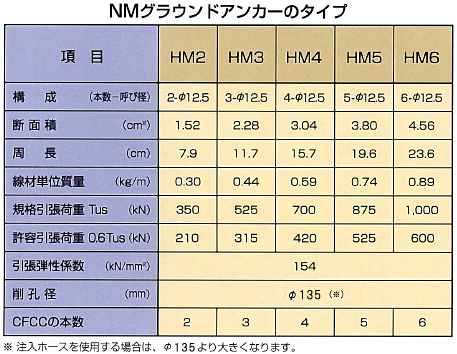

NMグラウンドアンカーのタイプ *注入ホースを使用する場合は、φ115より大きくなることがあります。

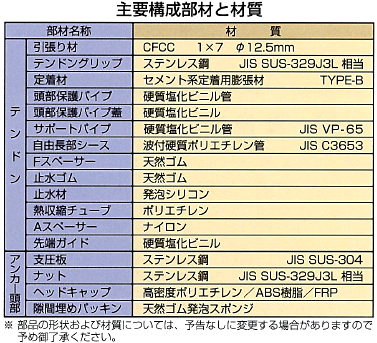

主要構成部材と材質 ※部品の形状および材質については、予告なしに変更する場合がありますので予めご了承ください。
