ESCON受圧板
国土交通省 NETIS 登録No:QS-170016-A

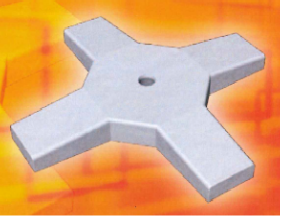

ESCON受圧板は、(一財)土木研究センター「グラウンドアンカー受圧板設計・試験マニュアル」に示されている設計方法により設計しており、同マニュアルに規定されている性能試験法に準拠した試験を実施しています



ESCONとは、シリカフュームを含む専用の結合材と補強繊維として合成繊維を用いた超高強度合成繊維補強コンクリートです。緻密化された硬化体が形成され、普通コンクリートに比べて極めて高い強度と耐久性を実現しました。

特長

 ESCON受圧板は、超高強度合成繊維補強コンクリートであるESCONを使用することで以下の特長を有しています。
  1. 軽い
    従来のPC製受圧板と比較して約40%の軽量化が可能なため、施工の省力化が実現できます。
  2. 薄い

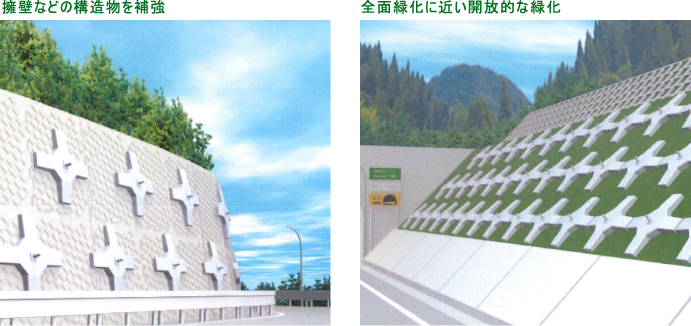

    従来のPC製受圧板と比較し、約半分の厚さ(板厚;150〜190mm)ですので、全面緑化に近い開放的な緑化が可能です。また、コンクリート製品であるため、擁壁などコンクリート構造物の補強に際しても景観を損ないません。
  3. 高耐久性
    水、空気、塩化物イオン等の劣化因子の侵入がほとんどなく耐久性に優れているため、斜面・法面の長寿命化に貢献できます。
  4. 角度調整20°まで可能
    角度調整台座と組み合わせることで、20°まで角度調整が可能です。
  5. グラウンドアンカーの制約がない
    ESCON受圧板に組み合わせるグラウンドアンカー工法に制約はなく、全工法を自由に選択できます。

規格

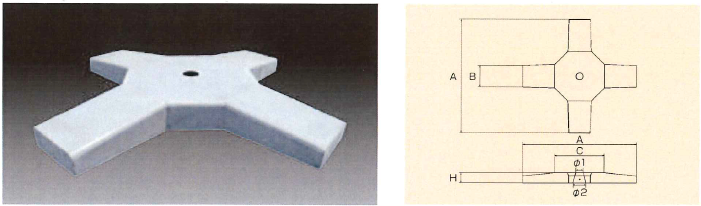

■クロスタイプ

タイプ 許容荷重 受圧面積 A B C H φ1 φ2 重量
呼名 (kN) (m2) (mm) (kg)
ESCON19C-230 230 1.77 1900 473 1026 150 150 214 641
ESCON24C-230 230 2.19 2350 457 1026 160 150 220 808
ESCON29C-230 230 2.64 2850 440 1026 170 150 225 989
ESCON19C-340 340 1.77 1900 473 1026 160 150 220 696
ESCON24C-340 340 2.19 2350 457 1026 170 150 225 894
ESCON29C-340 340 2.64 2850 440 1026 180 150 230 1076
ESCON19C-450 450 1.77 1900 473 1026 170 150 225 758
ESCON24C-450 450 2.19 2350 457 1026 180 150 230 963
ESCON29C-450 450 2.64 2850 440 1026 190 150 236 1168
※600kN、800kN、1100kNタイプはご要望に応じて設計いたします。事前にご相談ください。

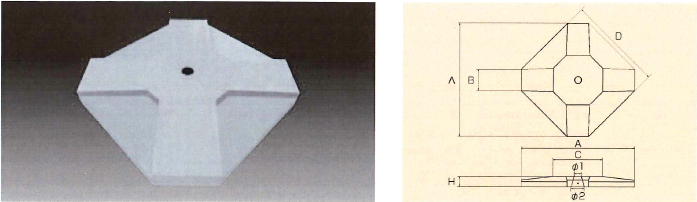

■セミスクエアタイプ

タイプ 許容荷重 受圧面積 A B C D H φ1 φ2 重量
呼名 (kN) (m2) (mm) (kg)
ESCON19SS-230 230 2.59 1900 473 1026 1678 150 150 214 850
ESCON24SS-230 230 3.73 2350 457 1026 1985 160 150 220 1194
ESCON29SS-230 230 5.22 2850 440 1026 2326 170 150 225 1627
ESCON19SS-340 340 2.59 1900 473 1026 1678 160 150 220 936
ESCON24SS-340 340 3.73 2350 457 1026 1985 170 150 225 1312
ESCON29SS-340 340 5.22 2850 440 1026 2326 180 150 230 1796
ESCON19SS-450 450 2.59 1900 473 1026 1678 170 150 225 1040
ESCON24SS-450 450 3.73 2350 457 1026 1985 180 150 230 1459
ESCON29SS-450 450 5.22 2850 440 1026 2326 190 150 236 1963
※600kN、800kN、1100kNタイプはご要望に応じて設計いたします。事前にご相談ください。


【ESCON受圧板の呼名】
ESCON 19 C - 340
ESCON ・・・ ESCON受圧板

19 ・・・ 圧板長さ 19→1.9m/24→2.35m/29→2.85m


C ・・・ クロスタイプ  SS ・・・ セミスクエアタイプ

340 ・・・ 許容荷重 340→340kN
