「道路橋示方書」に基づいた落橋防止装置
耐久性／緩衝性／柔軟性の連結ケーブル
連結ケーブルによる落橋防止装置は、「道路橋示方書」（平成8年12月：日本道路協会）に基づく移動量の確保、衝撃的な地震力の緩和、橋軸直角方向への追随が可能な優れた落橋防止装置です。 |
|
|
▲top |
| ■ 特長 |
●連結ケーブル
|
(１) |
テンドンはフレキシブルな構造で、二重防食加工が施されており、耐久性に極めて優れています。 |
|
(２) |
連結ケーブルは、多重よりPC鋼より線に防錆油を塗布し、ポリエチレンコーティングを施した完全二重防錆型PCケーブルです。 |
|
(３) |
連結ケーブルは、両端にマンションを常温で圧着し、ねじ切り加工を施し、ナットにより定着されるものであり、フレキシブルで安全確実なPCケーブルです。 |
|
(４) |
マンション部は錆代を考慮した断面で、吊り構造物、外ケーブル、橋梁の他、グラウンドアンカー、沈埋函用耐震連結装置、海洋構造物など各分野の防食ケーブルに数多くの使用実績を持ちます。 |
|
●スプリング
|
(１) |
スプリングは円錐コイルばねで、地震時に想定される大きな移動量を確保します。 |
|
(２) |
スプリングがケーブルのたるみを吸収します。 |
|
●緩衝具
|
(１) |
クロロプレン製の緩衝ゴム(硬度55°±5°)が衝撃力を緩和します。 |
|
●偏向具
|
(１) |
地震力による全方向の曲げに対して、有効に作用します。 |
|
(２) |
連結ケーブルに発生する局部的な曲げ応力を緩和させます。 |
|
(３) |
定着具に曲げ及びせん断力を生じさせません。 |
|
|
|
▲top |
|
■ 構造 |

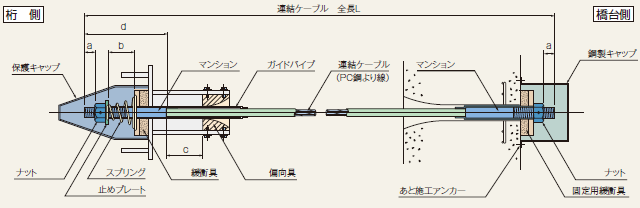

■ 落橋防止装置標準図
|
※注 |
１．aは、ナット高さ+20mm以上を標準とします。 |
|
|
２．bは、設計移動量により決定します。 |
|
|
３．cは、bよりも大きくします。 |
|
|

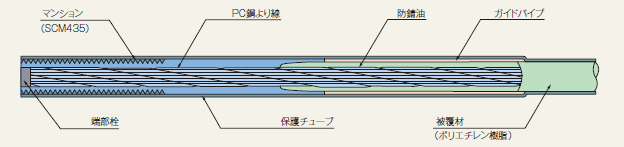

| ■ マンションの断面構造
|
|
|
▲top |
| ■ 規格値 |
|
|
|
|
|
|
| ※注：許容耐力は「道路橋の耐震設計に関する資料」（平成9年3月：日本道路協会）に基づいています。 |
|
| |
|
▲top |
| ■ 施工手順 |
|
|
|
|
