タイブルアンカーU型は、
”建設工事費縮減”のニーズに応えます。

▲Top
■　特長

シンプルな構造で細径化を実現、ハイグレードな品質を維持しています。

●テンドンの構成
タイプルアンカー∪型の主索であるテンドンは、JISに規定されている低リラクセーション材の、7本および19本よりのPC鋼より線を用い、７本よりPC鋼より線はさらに7本により合わせています。
アンカー設計荷重Td=157〜1008ｋN/本[16〜102tf/本]に対応できる9種類があります。　
●特長
１．テンドンはフレシキブルな構造で、二重防食加工が施されており、耐久性に極めて優れています。
２．圧縮型アンカーの特性により、以下の安定した力学性状を示します。
●グラウト材が全長にわたり圧縮力を受けるため、テンションクラックが生じない。
●地盤内のせん断すべり抵抗が大きい。
●引張特性、クリープ特性が安定している。
●繰返し荷重に対し安定している。
３．定着具がネジ式なので、定着が確実に行なえます。再緊張、除荷といったメンテナンスも容易です。
４．アンカー部材は工場において製作・組立てを行なうので、高品質が確保されます。
５．現場での防食加工がなく、省力化が図れます。　

▲Top
■　構造
　

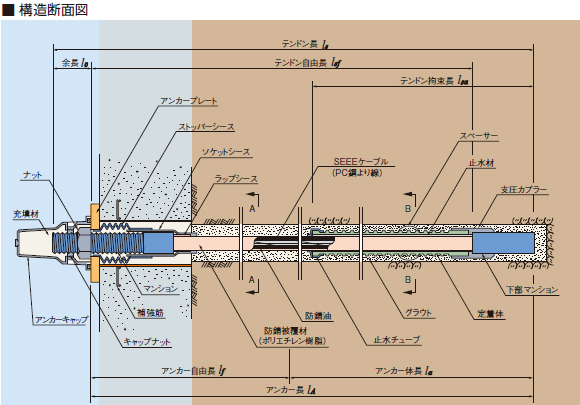

■UA型　構造断面図
　

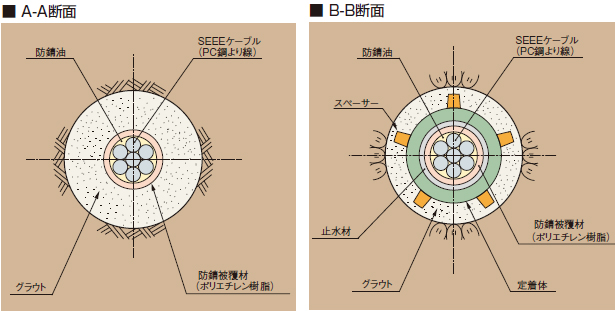

■A-A断面

■B-B断面

▲Top
■　防食構造

１．アンカー頭部プレート前面
● アンカーキャップと充填材(防錆油、防食テープまたはペースト)で保護されます。
２．アンカー頭部プレート背面
● ストッパーシース、ソケットシース、防錆油により、水や有害物質を遮断します。
● マンションの付根部は、マンションと被覆材をラップさせ、圧着時の周圧力を作用させて高い防水性を確保し、テンドンを腐食から守ります。
３．自由長部および定着長部
● テンドンは、防錆油を充填した被覆材により、全長にわたりグレードの高い二重防食構造になっています。
● 圧縮型アンカーの特性により、グラウトは全長にわたり圧縮力を受けるため、テンションクラックが生じず、グラウトが防食の一つとして有効に働きます。

▲Top
■規格値
　

ケーブル構成表

[　]内は、従来単位を示す。
項目/呼　称 F20UA F40UA F50UA F60UA F70UA F100UA F110UA F130UA F170UA
構成 1ｘ15.2 1ｘ17.8 1ｘ20.3 1ｘ21.8 7ｘ9.5 7ｘ11.1 7ｘ12.4 7ｘ12.7 7ｘ15.2
公称径（mm） 15.2 17.8 20.3 21.8 28.5 33.3 37.2 38.1 45.6
断面積（mm2） 138.7 208.4 270.9 312.9 383.9 519.3 650.3 691.0 970.9

単位質量（kg/m）
(PC銅より線)

 1.10 1.65 2.15 2.48 3.04 4.09 5.13 5.45 7.75

引張荷重Tus

 kN 261
[26.6]		 387
[39.5]		 495
[50.5]		 573
[58.4]		 714
[72.8]		 966
[98.7]		 1120
[114.1]		 1281
[130.9]		 1680
[171.5]
［ｔｆ］

降伏点荷重Tys

 kN 222
[22.6]		 330
[33.6]		 422
[43.0]		 495
[50.5]		 608
[62.0]		 826
[84.0]		 952
[97.3]		 1092
[111.3]		 1428
[145.6]
［ｔｆ］
　

定着具寸法表

(mm)

項目/呼称

 F20UA F40UA F50UA F60UA F70UA F100UA F110UA F130UA F170UA
マンション a 36 40 42 48 48 55.4 62 62 72
b 340 350 380 400 400 450 550 550 650
c 250 260 290 310 310 360 460 460 550
質量(kg) 2.4 2.9 3.3 4.7 4.4 6.5 10.2 9.8 15.5
下部マンション a' 36 40 42 48 48 55.4 62 62 72
b' 170 240 240 280 240 280 340 350 420
質量(kg) 1.2 2.0 2.1 3.3 2.6 4.0 6.3 6.2 10.0
ナット e 55 63 63 75 75 82 93 93 110
f 63.5 73 73 86.5 86.5 94 107 107 127
g 34 34 34 45 45 45 60 60 63
質量(kg) 0.5 0.6 0.6 1.1 1.1 1.2 1.9 1.9 3.1
アンカー
プレート
(標準寸法)
※注2		 h 200 220 240 250 260 280 300 320 350
i 25 28 30 30 36 36 36 38 40
j 46 52 52 58 58 65 71 71 83
質量(kg) 7.5 10.2 13.1 14.1 18.4 21.2 24.3 29.4 36.8
ストッパー
シース		 k 64 70 70 75 75 85 95 95 100
f 165 165 165 165 165 170 210 210 265
m 47.4 54.4 54.4 61.4 61.4 68.8 75.4 75.4 85.4
ソケット
シース		 d1 40 47 47 54 54 61.4 68 68 78
t1 1.0 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
防錆被覆材 d2 21.6 24.2 26.7 28.2 34.9 39.7 43.6 44.5 52.0
t2 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0 3.0
定着体 n 38.1 45.0 48.6 50.8 54.0 65.0 70.0 73.0 79.5
o ※注3 1200 1400 1700 1800 2100 2400 2600 2800 3400
※注4 1800 2200 2600 2900 3300 3700 4000 4400 −
支圧カプラー n1 46 52 54 61 63 73 80 81 95
n2 95 95 100 100 105 110 115 115 120
ちょうちん
スペーサー
(参考)		 x 146 146 146 146 146 146 146 146 146
y 66 66 66 66 66 83 83 83 103
削孔径 参考 90 90 90 90 90 115 115 115 135
※注:
１. 地盤工学会「グラウンドアンカー設計・施工基準、同解説」(JGS4101-2000)および日本港湾協会「港湾の施設の技術上の基準・同解説」にもとづいています。
　
２. アンカープレートの寸法は、コンクリート設計基準強度が、f'ck=21N/mm2[210kgf/cm2]の場合の標準寸法を 示しています。
　
３.アンカー体に対する結束力が大きい地盤で砂礫(N値50以上)および、良好な岩盤に適用します。 　
　
４. 砂礫(N値30〜50未満)および泥岩、シルト岩などのスレーキングや膨潤を生じやすい岩盤で周面摩擦抵抗値が0.35〜0.45N/mm2[3.5〜4.5kgf/cm2]に適用します。
　
■施工手順
　
１.削孔
所定の角度で定着地盤まで削孔します。
２.グラウト注入
注入パイプを挿入してグラウトを注入します。
３.テンドン挿入
４.加圧注入
(ケーシング引抜き)
ケーシングを所定の位置まで引抜きます。
５.緊張
グラウトが所定の強度に達したところで、緊張作業を行います。プレート背面の防食のために、ストッパーシースを取付け、緊張力とアンカー頭部の変位を確認しながら緊張作業を行います。
６.頭部処理・完成
定着されたアンカー頭部にアンカーキャップを取付け、防錆処理を行ない作業が完了します。
