施工順序
(1).削孔
 ケーシングを使用しながら所定角度でアンカー体設置地盤まで削孔します。


(2).テンドン挿入
 あらかじめ組み立てておいたテンドンをケーシング内に挿入します。


(3).グラウト注入
 1本の注入パイプにより、コルゲートシースの内部、外部にグラウトを注入します。


(4).グラウトのコントロール
 グラウトアダプタ-により、内部グラウトから外部グラウトへの切り替えを行います。


(5).ケーシング加圧・引抜き
 グラウトを加圧注入し、ケーシングを引き抜きます。


(6).緊張・頭部処理
 グラウトが固まった後PC鋼より線を緊張し、定着させます。さらに防錆油を充填し、ヘッドキャップを取り付けます。


緊張機器 <SP型グラウト注入>
・グラウトアダプター ・スリーブバルブ

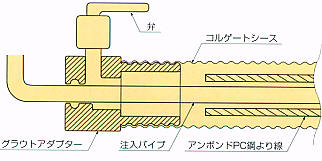

(1)内部グラウト
 弁を開放しておき、内部グラウトを確認する。
(2)外部グラウト
 弁を閉塞し、注入圧を上げる。

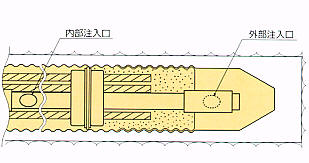

(1)内部グラウト
開放された内部注入口より、内部グラウトを行う。
(2)外部グラウト
昇圧された注入圧により、バルブ(ゴム)が開き、
外部注入口からグラウトされる。
