高耐久ネット+地山補強土併用型法面保護工 「HDネット工法(高耐久ネット)」 弘和産業株式会社
TOP概要用途・特徴施工手順材料規格



 概要

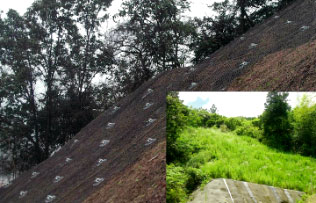

■新しい法面保護工法 「HDネット工法」

 「HDネット工法」は、環境に優しく、施工性・経済性にすぐれた新しい法面保護工です。

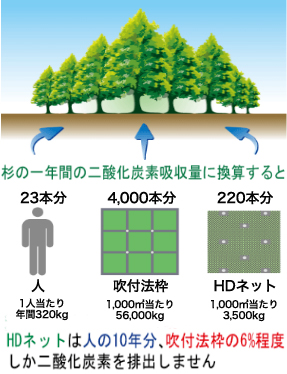

■環境性能

 法枠工を主体とした従来型の法面保護工に比べ、二酸化炭素排出量を大幅に削減できます。また、全面開放型であるため、緑化面積も多くなり、二酸化炭素の吸収を促進します。

 ※右図の換算は環境省ホームページを参照しました。

 用途・特徴
1. 環境に優しい
 コンクリートも大型建設機械も使用しない、環境に優しい法面保護工です。

2. 全面緑化可能
 開口型法面保護工であるため、全面緑化が可能です。

3. 施工中の斜面の安全
 下部プレート+地山補強土により斜面を安定させた後に、HDネットを敷設するため、施工中の安全が保たれます。

4. 確実なネット固定
 上部・下部プレートにHDネットを挟み込むことで、確実な効果を発揮します。

5. 経済性
 吹付法枠を使用した従来工法に比べ安価に施工できます。

6. 優れた防食性能
 亜鉛メッキ+飽和ポリエステル樹脂被覆されたネットは優れた防食性を有しています。

7. 国産ネット
 国内生産により、品質・納期はもちろんCO2マイレージにも優れます。

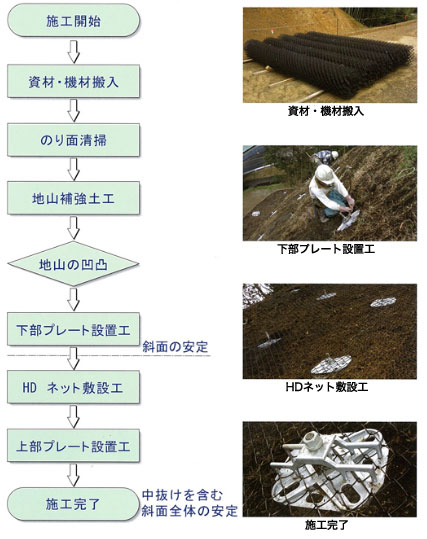

 施工手順
 下部プレートと上部プレートの間にHDネットを挟み込む構造であるため、下部プレート背面の状況に左右されず、確実にネットの固定ができます。 下部プレート設置時点で斜面の安定をはかれるため、HDネット敷設中の安定をはかれます。

 材料規格

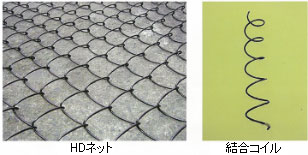

■HDネット、結合コイル

 HDネットは亜鉛めっき線に樹脂被覆を施した、高強度・高耐久のネットです。
 結合コイルはHDネットと同じ材料で制作され、確実かつ容易にHDネットを結合できます。

素線径
(mm)
網目 引張強度
(N/mm2)
重量
(kg/m2)
3.2 63×63 880 2.5
■HDプレート
 HDプレートは鋳鉄製で、現場状況に応じて亜鉛メッキ塗装 (標準) 、飽和ポリエステル塗装から選べます。


下部プレート(HDPL-50L)

[下部プレート]

規格荷重
(kN)

(mm)

(mm)
高さ
(mm)
重量
(kg)
HDP-50L 50 260 260 22 5.0
HDP-75L 75 340 390 32 11.2




上部プレート(HDPL-50U)

[上部プレート]

規格荷重
(kN)

(mm)

(mm)
高さ
(mm)
重量
(kg)
HDP-50U 50 109 192 85 3.1
HDP-75U 75 109 368 94 4.2
