維持管理機能を有した、カプセルタイプ永久アンカー KPアンカー
TOP概要構成図特長諸元表

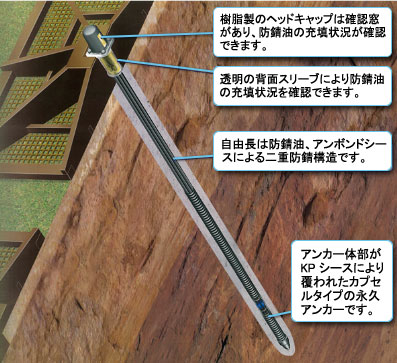

 概要

スケルトン部材による維持管理機能を有した、カプセルタイプの二重防錆型永久アンカー

 KPアンカーは、カプセルタイプのグラウンドアンカーの頭部および頭部背面の状態を可視化できる機能を付加した工法で、 従来このような機能を有したアンカー工法はありませんでした。

 KPアンカーの活用により、維持管理が容易となり、品質、施工性、ライフサイクルを含めた経済性の向上が見込めます。

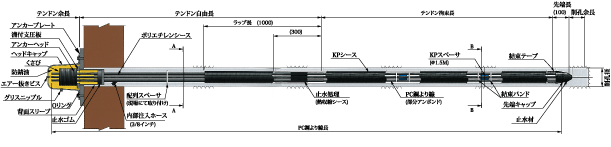

 構成図






 特長


1. 簡易な構造で、高い水密性を有した二重防錆タイプの永久アンカーです 。

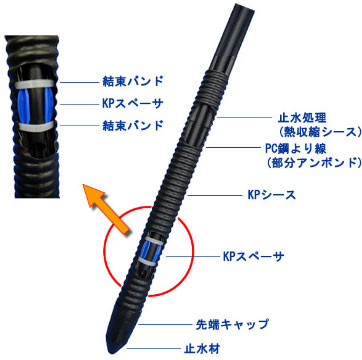

2. アンカー体部はKPシースによる二重防錆構造で、ラップ長1.0mにより0.2MPaの水密性を有しています 。

3. 頭部背面は、背面スリーブおよび止水ゴムで確実に止水され、0.2MPaの水密性を有しています 。

4. 頭部キャップには、内部確認窓付きタイプを選定可能で、防錆油の充填状況を目視で観察できます 。

5. 背面スリーブも透明タイプを選定でき、目視もしくは内視鏡等を使用して、防錆油の充填状況を確認できます 。

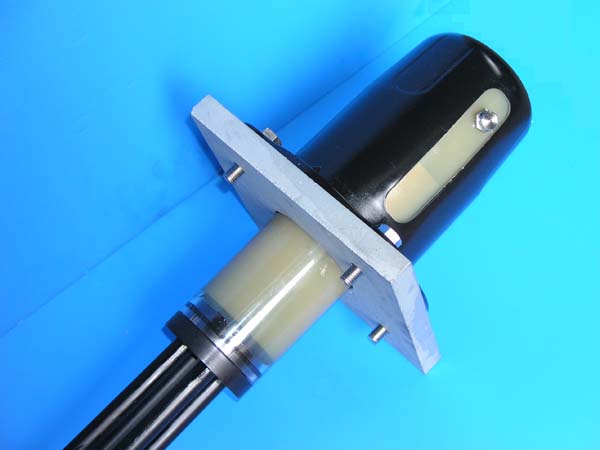

透明部材を使用した頭部・頭部背面



 諸元表

タイプ  構成  鋼材断面積
(mm2)
引張荷重
(kN)
降伏荷重
(kN)
最小削孔径
(mm)
KP5-1  φ12.7mm×1本  98.7  183.0  156.0  90
KP5-2  φ12.7mm×2本  197.4  366.0  312.0
KP5-3  φ12.7mm×3本  296.1  549.0  468.0
KP5-4  φ12.7mm×4本  394.8  732.0  624.0
KP5-5  φ12.7mm×5本  493.6  915.0  780.0
KP5-6  φ12.7mm×6本  592.3  1098.0  936.0  115
KP5-7  φ12.7mm×7本  691.0  1281.0  1092.0
KP6-1  φ15.2mm×1本  138.7  261.0  222.0  90
KP6-2  φ15.2mm×2本  277.4  522.0  444.0
KP6-3  φ15.2mm×3本  416.1  783.0  666.0
KP6-4  φ15.2mm×4本  554.8  1044.0  888.0  115
KP6-5  φ15.2mm×5本  693.5  1305.0  1110.0
KP6-6  φ15.2mm×6本  832.2  1566.0  1332.0
KP6-7  φ15.2mm×7本  970.9  1827.0  1554.0
