SEEE-KIT受圧板は、

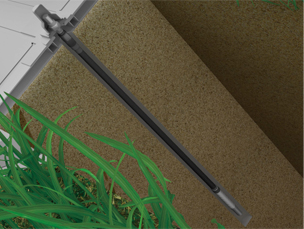

グラウンドアンカー工法用鋼製反力体です。
KIT受圧板は、設計アンカー力と配置に合わせた最適な形状を、合計72種類の仕様から選択が可能で大変経済的で、かつ全面緑化に近い開放型の緑化が可能な反力体です。
|

|
|
|
■ 特長 |
● |
KIT受圧板は断面が小さく、高さも100〜230mmと非常に低いので、全面緑化に近い開放型の緑化が可能です。 |
● |
品質管理の行き届いた工場製品であり、しかも軽量であるため、現場施工の省力化が図れます。 |
● |
法面形状に合わせてKIT受圧板の脚長を変更することができます。 |
● |
設計アンカー力と配置に合わせた最適な形状を、合計72種類の仕様から選択が可能で大変経済的です。 |
● |
KIT受圧板は、一般財団法人土木研究センター「グラウンドアンカー受圧板/設計・試験マニュアル」に示されている設計方法により設計しています。

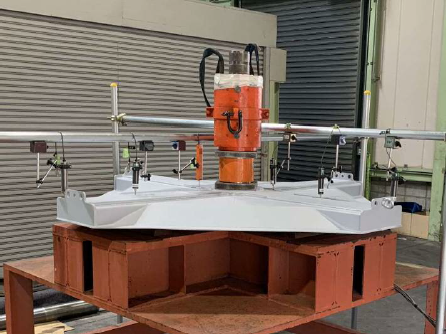

また、同マニュアルに規定されている性能試験法により試験を行い、同センターから、グラウンドアンカー受圧板では第1号の合格の判定を取得しています。 |
▲top
|
■ 機械的性質 |
KIT受圧板の機械的性質は、JIS G 3101 に適合する一般構造用圧延鋼材の規格によります。 |
JIS G 3101 SS400 の機械的性質
引張強さ(N/mm2) |
耐力 (N/mm2) |
伸び (%) |
400以上 |
235以上 |
21以上 |
|
SS400 の許容応力度
項目 |
常時 |
許容曲げ引張応力度 σt(N/mm2) |
140 |
許容曲げ圧縮応力度 σc(N/mm2) |
140 |
許容せん断応力度 τ(N/mm2) |
80 |
|
▲top
|
■ 防食 |
KIT受圧板には設計上鋼材表面に1mmの腐食代を設け、表面の防食は『亜鉛アルミ擬合金溶射』を施しているため、供用期間中の確実な防食性能を有しています。
亜鉛アルミ擬合金溶射の仕様 |
工程 |
素地調整 |
亜鉛アルミ擬合金溶射 |
規格・品質 |
ショットブラストにて 表面粗さRz≧50μm |
溶射膜厚≧120μm |
|
▲top
|
■ 規格 |
KITクロスタイプ
項目 |
許容
荷重 |
受圧
面積 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
質量 |
呼名 |
(kN) |
(m2) |
(mm) |
(kg) |
KIT16C-230-L |
230 |
1.18 |
1600 |
120 |
230 |
81 |
100 |
370 |
150 |
415 |
4.5 |
4.5 |
4.5 |
6.0 |
12.0 |
6.0 |
− |
129 |
KIT19C-230-L |
230 |
1.43 |
1900 |
120 |
230 |
81 |
100 |
370 |
150 |
415 |
4.5 |
4.5 |
4.5 |
6.0 |
12.0 |
6.0 |
− |
150 |
KIT22C-230-L |
230 |
1.68 |
2200 |
120 |
230 |
79 |
100 |
370 |
150 |
415 |
4.5 |
4.5 |
6.0 |
6.0 |
12.0 |
6.0 |
− |
182 |
KIT24C-230-L |
230 |
1.84 |
2400 |
120 |
230 |
79 |
100 |
370 |
150 |
415 |
4.5 |
4.5 |
6.0 |
9.0 |
12.0 |
6.0 |
− |
201 |
KIT26C-230-L |
230 |
2.10 |
2600 |
120 |
230 |
89 |
100 |
370 |
150 |
435 |
4.5 |
4.5 |
6.0 |
9.0 |
12.0 |
6.0 |
− |
222 |
KIT29C-230-L |
230 |
2.36 |
2900 |
120 |
230 |
89 |
125 |
370 |
150 |
435 |
4.5 |
4.5 |
6.0 |
9.0 |
12.0 |
6.0 |
− |
271 |
KIT16C-340-L |
340 |
1.18 |
1600 |
120 |
230 |
81 |
100 |
380 |
150 |
415 |
4.5 |
4.5 |
4.5 |
6.0 |
12.0 |
6.0 |
− |
130 |
KIT19C-340-L |
340 |
1.43 |
1900 |
120 |
230 |
79 |
100 |
380 |
150 |
415 |
4.5 |
4.5 |
6.0 |
6.0 |
12.0 |
6.0 |
− |
161 |
KIT22C-340-L |
340 |
1.68 |
2200 |
120 |
230 |
79 |
125 |
380 |
150 |
415 |
4.5 |
4.5 |
6.0 |
6.0 |
12.0 |
6.0 |
− |
203 |
KIT24C-340-L |
340 |
1.92 |
2400 |
120 |
230 |
89 |
125 |
380 |
150 |
435 |
4.5 |
4.5 |
6.0 |
9.0 |
12.0 |
6.0 |
− |
230 |
KIT26C-340-L |
340 |
2.23 |
2600 |
120 |
230 |
101 |
125 |
380 |
150 |
465 |
4.5 |
4.5 |
9.0 |
9.0 |
12.0 |
6.0 |
− |
294 |
KIT29C-340-L |
340 |
2.50 |
2900 |
120 |
230 |
98 |
150 |
380 |
150 |
465 |
4.5 |
4.5 |
12.0 |
9.0 |
12.0 |
6.0 |
− |
404 |
KIT16C-425-L |
425 |
1.24 |
1600 |
150 |
230 |
89 |
125 |
380 |
150 |
435 |
4.5 |
4.5 |
6.0 |
6.0 |
12.0 |
9.0 |
− |
169 |
KIT19C-425-L |
425 |
1.59 |
1900 |
150 |
230 |
104 |
125 |
380 |
150 |
465 |
4.5 |
4.5 |
6.0 |
9.0 |
12.0 |
9.0 |
− |
208 |
KIT22C-425-L |
425 |
1.87 |
2200 |
150 |
230 |
104 |
150 |
380 |
150 |
465 |
4.5 |
4.5 |
6.0 |
9.0 |
12.0 |
9.0 |
− |
256 |
KIT24C-425-L |
425 |
2.06 |
2400 |
150 |
230 |
104 |
150 |
380 |
150 |
465 |
4.5 |
4.5 |
6.0 |
9.0 |
12.0 |
9.0 |
− |
275 |
KIT26C-425-L |
425 |
2.33 |
2600 |
150 |
230 |
114 |
150 |
480 |
150 |
485 |
4.5 |
4.5 |
6.0 |
9.0 |
12.0 |
9.0 |
− |
309 |
KIT29C-425-L |
425 |
2.62 |
2900 |
150 |
230 |
111 |
150 |
480 |
150 |
485 |
4.5 |
4.5 |
9.0 |
9.0 |
12.0 |
9.0 |
− |
386 |
KIT16C-670-L |
670 |
1.24 |
1600 |
150 |
270 |
69 |
180 |
480 |
150 |
435 |
4.5 |
4.5 |
6.0 |
9.0 |
16.0 |
9.0 |
− |
223 |
KIT19C-670-L |
670 |
1.50 |
1900 |
150 |
270 |
69 |
180 |
480 |
150 |
435 |
4.5 |
4.5 |
6.0 |
9.0 |
16.0 |
9.0 |
− |
252 |
KIT22C-670-L |
670 |
1.94 |
2200 |
150 |
270 |
91 |
180 |
480 |
150 |
485 |
4.5 |
4.5 |
9.0 |
9.0 |
16.0 |
9.0 |
− |
344 |
KIT24C-670-L |
670 |
2.13 |
2400 |
150 |
270 |
91 |
180 |
480 |
150 |
485 |
4.5 |
4.5 |
9.0 |
9.0 |
16.0 |
9.0 |
− |
368 |
KIT26C-670-L |
670 |
2.36 |
2600 |
200 |
280 |
83 |
230 |
480 |
150 |
485 |
4.5 |
4.5 |
12.0 |
9.0 |
19.0 |
9.0 |
− |
526 |
KIT29C-670-L |
670 |
2.60 |
2900 |
200 |
280 |
78 |
230 |
480 |
150 |
475 |
4.5 |
4.5 |
12.0 |
9.0 |
19.0 |
9.0 |
− |
572 |
KIT16C-800-L |
800 |
1.36 |
1600 |
150 |
280 |
89 |
180 |
480 |
150 |
485 |
4.5 |
4.5 |
6.0 |
9.0 |
16.0 |
9.0 |
− |
236 |
KIT19C-800-L |
800 |
1.65 |
1900 |
150 |
280 |
86 |
180 |
480 |
150 |
485 |
4.5 |
4.5 |
9.0 |
9.0 |
16.0 |
9.0 |
− |
307 |
KIT22C-800-L |
800 |
1.97 |
2200 |
200 |
280 |
86 |
230 |
480 |
150 |
485 |
4.5 |
4.5 |
9.0 |
9.0 |
16.0 |
9.0 |
− |
401 |
KIT24C-800-L |
800 |
2.17 |
2400 |
200 |
300 |
76 |
230 |
480 |
150 |
485 |
4.5 |
4.5 |
9.0 |
9.0 |
19.0 |
9.0 |
− |
439 |
KIT26C-800-L |
800 |
2.66 |
2600 |
250 |
300 |
103 |
230 |
480 |
150 |
545 |
4.5 |
4.5 |
12.0 |
9.0 |
19.0 |
9.0 |
− |
566 |
KIT29C-800-L |
800 |
2.98 |
2900 |
250 |
300 |
103 |
230 |
480 |
150 |
545 |
4.5 |
4.5 |
12.0 |
9.0 |
19.0 |
9.0 |
− |
617 |
KIT16C-1100-L |
1100 |
1.39 |
1600 |
200 |
280 |
86 |
180 |
480 |
150 |
485 |
4.5 |
4.5 |
9.0 |
9.0 |
19.0 |
9.0 |
− |
282 |
KIT19C-1100-L |
1100 |
1.68 |
1900 |
200 |
280 |
83 |
180 |
480 |
150 |
485 |
4.5 |
4.5 |
12.0 |
9.0 |
19.0 |
9.0 |
− |
358 |
KIT22C-1100-L |
1100 |
2.18 |
2200 |
200 |
280 |
116 |
230 |
480 |
150 |
545 |
4.5 |
4.5 |
9.0 |
9.0 |
19.0 |
9.0 |
− |
429 |
KIT24C-1100-L |
1100 |
2.44 |
2400 |
250 |
300 |
106 |
230 |
480 |
150 |
545 |
4.5 |
4.5 |
9.0 |
9.0 |
22.0 |
9.0 |
− |
472 |
KIT26C-1100-L |
1100 |
2.66 |
2600 |
250 |
300 |
103 |
230 |
480 |
150 |
545 |
4.5 |
4.5 |
12.0 |
9.0 |
22.0 |
9.0 |
− |
570 |
KIT29C-1100-L |
1100 |
3.08 |
2900 |
250 |
300 |
109 |
230 |
480 |
150 |
565 |
4.5 |
4.5 |
16.0 |
9.0 |
22.0 |
9.0 |
− |
730 |

■上記以外の形状でもご要望に応じ設計いたします。
■カラーリング(茶色、緑色、灰色)は、別途ご要望に応じます。 |
KITセミスクエアタイプ
項目 |
許容
荷重 |
受圧
面積 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
O |
重量 |
呼名 |
(kN) |
(m2) |
(mm) |
(kg) |
KIT16S-230-L |
230 |
1.78 |
1600 |
1382 |
230 |
51 |
100 |
340 |
150 |
355 |
4.5 |
4.5 |
4.5 |
9.0 |
9.0 |
9.0 |
4.5 |
162 |
KIT19S-230-L |
230 |
2.41 |
1900 |
1595 |
230 |
51 |
100 |
340 |
150 |
355 |
4.5 |
4.5 |
4.5 |
9.0 |
9.0 |
9.0 |
4.5 |
197 |
KIT22S-230-L |
230 |
3.13 |
2200 |
1807 |
230 |
51 |
100 |
340 |
150 |
355 |
4.5 |
4.5 |
4.5 |
9.0 |
9.0 |
9.0 |
4.5 |
238 |
KIT24S-230-L |
230 |
3.66 |
2400 |
1948 |
230 |
51 |
100 |
340 |
150 |
355 |
4.5 |
4.5 |
4.5 |
9.0 |
9.0 |
9.0 |
4.5 |
264 |
KIT26S-230-L |
230 |
4.23 |
2600 |
2090 |
230 |
51 |
100 |
340 |
150 |
355 |
4.5 |
6.0 |
4.5 |
9.0 |
9.0 |
9.0 |
4.5 |
342 |
KIT29S-230-L |
230 |
5.17 |
2900 |
2302 |
230 |
51 |
100 |
340 |
150 |
355 |
4.5 |
6.0 |
4.5 |
9.0 |
9.0 |
9.0 |
4.5 |
399 |
KIT16S-340-L |
340 |
1.78 |
1600 |
1382 |
230 |
51 |
100 |
340 |
150 |
355 |
4.5 |
4.5 |
4.5 |
9.0 |
9.0 |
9.0 |
4.5 |
164 |
KIT19S-340-L |
340 |
2.41 |
1900 |
1595 |
230 |
51 |
100 |
340 |
150 |
355 |
4.5 |
4.5 |
4.5 |
9.0 |
9.0 |
9.0 |
4.5 |
201 |
KIT22S-340-L |
340 |
3.13 |
2200 |
1807 |
230 |
51 |
100 |
340 |
150 |
355 |
4.5 |
4.5 |
4.5 |
9.0 |
9.0 |
9.0 |
4.5 |
240 |
KIT24S-340-L |
340 |
3.70 |
2400 |
1962 |
230 |
61 |
100 |
340 |
150 |
375 |
4.5 |
4.5 |
4.5 |
9.0 |
9.0 |
9.0 |
4.5 |
272 |
KIT26S-340-L |
340 |
4.28 |
2600 |
2104 |
230 |
61 |
100 |
340 |
150 |
375 |
4.5 |
6.0 |
4.5 |
9.0 |
9.0 |
9.0 |
4.5 |
348 |
KIT29S-340-L |
340 |
5.22 |
2900 |
2316 |
230 |
61 |
100 |
340 |
150 |
375 |
4.5 |
6.0 |
4.5 |
9.0 |
9.0 |
9.0 |
4.5 |
407 |
KIT16S-425-L |
425 |
1.83 |
1600 |
1411 |
230 |
69 |
100 |
400 |
150 |
395 |
4.5 |
6.0 |
6.0 |
9.0 |
12.0 |
9.0 |
4.5 |
209 |
KIT19S-425-L |
425 |
2.47 |
1900 |
1623 |
230 |
69 |
100 |
400 |
150 |
395 |
4.5 |
6.0 |
6.0 |
9.0 |
12.0 |
9.0 |
4.5 |
254 |
KIT22S-425-L |
425 |
3.21 |
2200 |
1835 |
230 |
69 |
100 |
400 |
150 |
395 |
4.5 |
6.0 |
6.0 |
9.0 |
12.0 |
9.0 |
4.5 |
305 |
KIT24S-425-L |
425 |
3.75 |
2400 |
1976 |
230 |
69 |
125 |
400 |
150 |
395 |
4.5 |
6.0 |
6.0 |
9.0 |
12.0 |
9.0 |
4.5 |
371 |
KIT26S-425-L |
425 |
4.41 |
2600 |
2146 |
230 |
89 |
125 |
430 |
150 |
435 |
4.5 |
6.0 |
6.0 |
9.0 |
12.0 |
9.0 |
4.5 |
428 |
KIT29S-425-L |
425 |
5.37 |
2900 |
2358 |
230 |
89 |
125 |
430 |
150 |
435 |
4.5 |
6.0 |
6.0 |
9.0 |
12.0 |
9.0 |
4.5 |
494 |
KIT16S-670-L |
670 |
1.85 |
1600 |
1425 |
260 |
64 |
150 |
430 |
150 |
415 |
4.5 |
6.0 |
6.0 |
9.0 |
16.0 |
9.0 |
4.5 |
265 |
KIT19S-670-L |
670 |
2.50 |
1900 |
1637 |
260 |
64 |
150 |
430 |
150 |
415 |
4.5 |
6.0 |
6.0 |
9.0 |
16.0 |
9.0 |
4.5 |
314 |
KIT22S-670-L |
670 |
3.35 |
2200 |
1892 |
260 |
91 |
150 |
520 |
150 |
475 |
4.5 |
6.0 |
9.0 |
9.0 |
16.0 |
9.0 |
4.5 |
418 |
KIT24S-670-L |
670 |
3.90 |
2400 |
2033 |
260 |
91 |
180 |
520 |
150 |
475 |
4.5 |
6.0 |
9.0 |
9.0 |
16.0 |
9.0 |
4.5 |
504 |
KIT26S-670-L |
670 |
4.50 |
2600 |
2174 |
260 |
91 |
180 |
520 |
150 |
475 |
4.5 |
6.0 |
9.0 |
9.0 |
16.0 |
9.0 |
4.5 |
553 |
KIT29S-670-L |
670 |
5.46 |
2900 |
2387 |
260 |
91 |
180 |
520 |
150 |
475 |
4.5 |
6.0 |
9.0 |
9.0 |
16.0 |
9.0 |
4.5 |
631 |
KIT16S-800-L |
800 |
1.92 |
1600 |
1467 |
260 |
91 |
150 |
520 |
150 |
475 |
4.5 |
6.0 |
9.0 |
9.0 |
16.0 |
9.0 |
4.5 |
298 |
KIT19S-800-L |
800 |
2.59 |
1900 |
1679 |
260 |
91 |
150 |
520 |
150 |
475 |
4.5 |
6.0 |
9.0 |
9.0 |
16.0 |
9.0 |
4.5 |
355 |
KIT22S-800-L |
800 |
3.35 |
2200 |
1892 |
260 |
91 |
150 |
520 |
150 |
475 |
4.5 |
6.0 |
9.0 |
9.0 |
16.0 |
9.0 |
4.5 |
423 |
KIT24S-800-L |
800 |
3.90 |
2400 |
2033 |
260 |
91 |
180 |
520 |
150 |
475 |
4.5 |
6.0 |
9.0 |
9.0 |
16.0 |
9.0 |
4.5 |
508 |
KIT26S-800-L |
800 |
4.58 |
2600 |
2203 |
260 |
111 |
180 |
570 |
150 |
515 |
4.5 |
6.0 |
9.0 |
9.0 |
16.0 |
9.0 |
4.5 |
578 |
KIT29S-800-L |
800 |
5.56 |
2900 |
2415 |
260 |
111 |
180 |
570 |
150 |
515 |
4.5 |
6.0 |
9.0 |
9.0 |
16.0 |
9.0 |
4.5 |
657 |
KIT16S-1100-L |
1100 |
1.92 |
1600 |
1467 |
260 |
91 |
150 |
520 |
150 |
475 |
4.5 |
6.0 |
9.0 |
9.0 |
16.0 |
9.0 |
4.5 |
302 |
KIT19S-1100-L |
1100 |
2.62 |
1900 |
1694 |
260 |
101 |
150 |
570 |
150 |
495 |
4.5 |
6.0 |
9.0 |
9.0 |
16.0 |
9.0 |
4.5 |
372 |
KIT22S-1100-L |
1100 |
3.38 |
2200 |
1906 |
260 |
101 |
180 |
570 |
150 |
495 |
4.5 |
6.0 |
9.0 |
9.0 |
16.0 |
9.0 |
4.5 |
475 |
KIT24S-1100-L |
1100 |
3.98 |
2400 |
2061 |
280 |
98 |
180 |
570 |
150 |
515 |
4.5 |
6.0 |
12.0 |
9.0 |
19.0 |
9.0 |
4.5 |
581 |
KIT26S-1100-L |
1100 |
4.64 |
2600 |
2224 |
280 |
113 |
200 |
640 |
150 |
545 |
4.5 |
6.0 |
12.0 |
9.0 |
19.0 |
9.0 |
4.5 |
700 |
KIT29S-1100-L |
1100 |
5.73 |
2900 |
2464 |
280 |
133 |
200 |
640 |
150 |
585 |
4.5 |
6.0 |
12.0 |
9.0 |
19.0 |
9.0 |
4.5 |
801 |

■上記以外の形状でもご要望に応じ設計いたします。
■カラーリング(茶色、緑色、灰色)は、別途ご要望に応じます。
■KITセミスクエアタイプは、スクエアタイプとしても使用できます。
|
|
|
|
