- ポリエチレン製のため腐食に強く、酸・アルカリなどの薬品に侵されにくい性質を有しています。
- コンクリート製や鋼製に比べ格段に軽量であり、人力による運搬・設置が容易です。
- ワンタッチ方式による組立て、浮上抑制アングル差込方式です。
(ドリルビスでの固定)長さ調整の際、どこでカットしても接続可能です。 - 穴開け用リードマークを施しているため、施工現場での有孔加工が可能です。
U字郎は、
作業能率を大幅にアップさせたU字溝です。
作業能率を大幅にアップさせたU字溝です。
他種U字溝に比べ格段に軽量で、人力による運搬、設置が容易であり、更にワンタッチ方式による組立てのため作業能率が大幅にアップします。ポリエチレン製で腐食に強く、浮上防止加工も施されています。
■ 特長
■ 用途
- 宅地造成排水路
- 農業用排水路
- 工業用排水路
- 土木用排水路
- 軟弱地盤の排水路
- 湿潤地での集水路
- 傾斜地・山間地の用水路、排水路
- 緊急・応急用の排水路

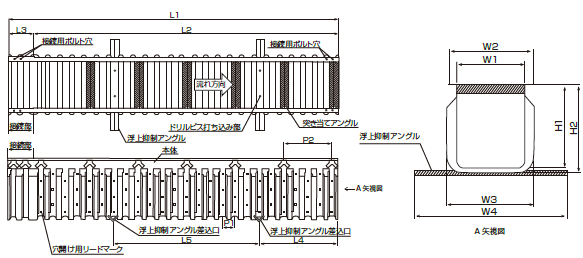

■ 寸法図
注: 底面アングルの設置により浮上軽減効果がありますが、必ずしも浮上を防止するものではありません。
孔あけ用リードマークを目安にドリルで孔を開けることで、さらに浮上軽減効果が上がります。
■ 寸法規格
| 呼名 | W1 | W2 | W3 | W4 | H1 | H2 | L1 | L2 | L3 | L4 | L5 | P1 | P2 | 参考重量 kg/本 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SU180 | 180 | 246 | 240 | 540 | 225 | 240 | 2180 | 2020 | 160 | 520 | 960 | 80 | 320 | 5.5 |
| SU240 | 240 | 310 | 306 | 600 | 290 | 305 | 2180 | 2015 | 165 | 520 | 960 | 80 | 320 | 7.5 |
| SU300 | 306 | 372 | 392 | 680 | 381 | 404 | 2180 | 2020 | 160 | 520 | 960 | 80 | 320 | 10.5 |
| SU400 | 416 | 486 | 486 | 800 | 500 | 520 | 2180 | 2015 | 165 | 520 | 960 | 80 | 320 | 15.0 |
| SU500 | 500 | 620 | 630 | 1000 | 625 | 655 | 1200 | 960 | 240 | 540 | ― | 120 | 480 | 12.0 |
| SU600 | 600 | 718 | 732 | 1200 | 750 | 780 | 1200 | 960 | 240 | 540 | ― | 120 | 480 | 14.0 |
(単位mm) 注:W1・H1は±4%、L1は−0%〜+4%、その他の寸法は参考値です。
■ 自在エルボ
自在エルボは、平面、縦断では50°までの曲げに対応できます。また樹脂製で軽量なため、施工が容易です。さらにドーム型構造になっているので、曲げ部での水が飛散しにくくなります。
施工時、及び施工後の補強は基本的に必要ありませんが、状況により必要なケースもあります。
※寒冷地(低温下)では若干曲げにくくなる可能性があります。

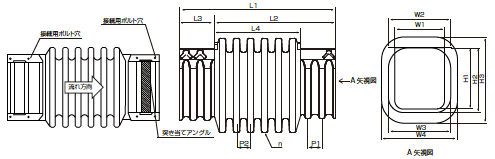

■ 自在エルボ寸法図
■ 自在エルボ寸法規格
| 呼名 | W1 | W2 | W3 | W4 | H1 | H2 | H3 | L1 | L2 | L3 | L4 | P1 | P2 | n/山数 | 参考重量 kg/本 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SL180 | 176 | 246 | 236 | 332 | 214 | 229 | 365 | 755 | 575 | 180 | 395 | 80 | 75 | 5 | 2.8 |
| SL240 | 240 | 310 | 300 | 400 | 293 | 308 | 440 | 753 | 553 | 200 | 353 | 80 | 75 | 5 | 3.7 |
| SL300 | 306 | 366 | 386 | 466 | 375 | 395 | 537 | 895 | 695 | 200 | 495 | 80 | 80 | 6 | 6.8 |
| SL400 | 402 | 482 | 482 | 566 | 508 | 528 | 662 | 978 | 778 | 200 | 578 | 80 | 80 | 7 | 8.7 |
| SL500 | 502 | 608 | 622 | 686 | 635 | 665 | 807 | 1395 | 1135 | 260 | 875 | 120 | 100 | 8 | 16.0 |
| SL600 | 602 | 708 | 722 | 920 | 765 | 795 | 960 | 1495 | 1235 | 260 | 975 | 120 | 100 | 9 | 21.5 |
(単位mm) 注:W1・H1は±4%、L1は0%〜+4%、その他の寸法は参考値です。
