加圧注入式高耐力ボルト
SPソイルネイル-SR型
まったく新しい発想!強度の大幅アップでアンカーなみの抑止力!ボルト施工後にPC鋼より線を挿入!!

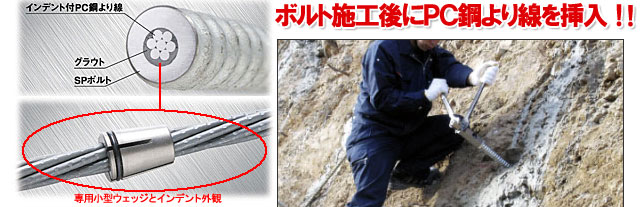

SPボルト拡大図、専用小型ウェッジとインデント外観
あと挿入中
SPソイルネイル-SR型は、従来の「SPソイルネイル」を基本に、更に芯材の引張耐力を改善しました。素線にインデント加工して付着力を良くしたPC鋼より線を後挿入する、ユニークで、永久アンカーの部分的な領域にも提案可能な、経済的に優れたStrand Reinforce(SR)型の簡易2重管式高耐力ロックボルト工法です。


特徴構造図施工写真直接工事費比較適用範囲資料ダウンロード

特徴

■中空ボルト内にインデント付PC鋼より線を挿入する事で芯材強度が大幅にアップ。従来の補強鉄筋工では得られなかった抑止力まで対応可能です。

補強材規格 許容設計荷重
(kN/本)
D19 51
D22 70
D25 93
SR型 187

■クレーン式やバックホウ式マシン、および足場幅2.0mの小型マシンでMax.7.0mまでの施工が可能です。

■「部分2重管削孔」と「積極的な2方向加圧注入」により、周辺地山との周面摩擦力を大幅に改善します。

■2方向加圧注入の後、グラウトが固まらない内に、SPボルトの内孔全長にわたりインデント付きPC鋼より線を挿入し、頭部ウェッジをトルクレンチで締め込めば作業完了であり、非常に簡単に施工できます。

■φ65mmと小径のため高耐力芯材を活用する目的で、定着層は軟岩、風化岩、N値40以上の硬い地層に限定。

■積極的な2方向よりの加圧注入を行うので、アンカーと同じく地下水があっても造形は可能です。

UP

構造図

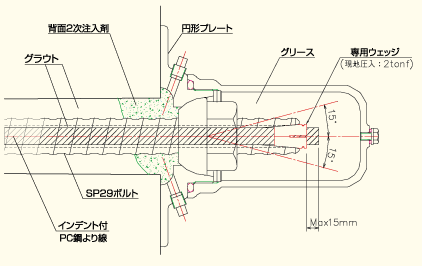

SPソイルネイル-SR型 構造図 頭部組合せの一例
頭部組合せの一例

UP

施工写真

小型の各種マシンが利用できて高速で経済的な施工が可能です。

小型ボーリングマシンによる追討ち状況
小型ボーリングマシン(足場幅2m)による追討ち状況
クレーン式ドリルによる先導2重管削孔状況
クレーン式ドリルによる先導2重管削孔状況

・クレーン式ドリル
・バックホウ式ドリル
・小型ボーリングマシン(足場幅2.0m)

UP

直接工事費比較

永久アンカー工との直接工事費比較表

定着地盤(不動地山):軟岩

延長10m当り

永久アンカー工との直接工事費比較表

UP

適用範囲

従来の最適対策工法のイメージが大きく変わる!

Lmax=7.0m

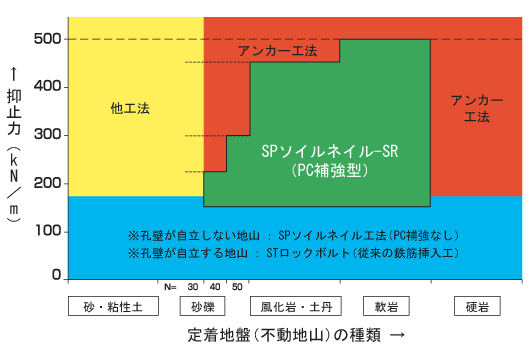

SPソイルネイル-SR(PC補強型)の適用範囲

UP

資料ダウンロード

カタログや積算資料など、資料請求はトップページからどうぞ

「SPソイルネイル-SR型」の詳しい資料がダウンロードできます。どうぞご利用下さい。
「SPソイルネイル-SR型」カタログ・・・・・・・・カタログ(PDF)ダウンロードページ
「SPソイルネイル-SR型」CAD図面・・・・・・・CAD図面ダウンロードページ
エスティーエンジニアリングホームページ・・「SPソイルネイル-SR型」詳細 ページ


エスティーエンジニアリングトップページへ

UP

[お問い合わせ]

STE エスティーエンジニアリング株式会社

〒581-0833  大阪府八尾市旭ヶ丘1丁目108番地2 Tel:0729-90-0250 Fax:0729-90-0251

http://www.st-eng.co.jp/ E-mail:info-enter@st-eng.co.jp
