簡易2重管式ロックボルト
NETIS登録No.KK-040039-VE



さらなるVE提案!

設計のVE提案 -τ の改善-

NETIS(抜粋A4×6枚)
※クリックしますと「SPソイルネイル」の各資料がダウンロードできます。

特徴構造図注入要領図施工写真資料ダウンロード

特徴

従来のアンカーマシンによる二重管方式に比べ、部材が軽量で、ロッドの回収や芯材の立て込み作業もなく、省力化と高速施工が可能です。
外管は市販の一般管でSPボルトと同時回転しながら押し込み、回収して再利用します。
口元を二重管とし2方向加圧注入する「部分二重管方式」で周面摩擦力(τ)を改善します。
スクリューセントライザーは、ビットと外管出口の芯出し、ボルトのスペーサ機能、付着力の向上と多くの目的を具備したマルチタスク部品で、迎え角によるスライム排出の向上も期待できます。
スイーベルはコンパクトで操作性が良く、構造もシンプルで経済的です。

構造図
部分2重管方式

先導管による2重管掘り 先導 1.50m

先導管による2重管掘り
先導管による口元削孔状態図
通常は1.50mの短尺先導管の内側に中空のSPボルトを配置して単管掘り用の小型マシンによるロ元部の2重管削孔を行います。
短尺先導管による2重管掘りを完了したら、スイーベルから先導管およびSPボルトを解除して取り外します。
【注記】
・無足場施工マシンの削孔能力は最大打設=5.0m程度と小さい。
・この場合はマシン能力に配慮して先導管長さ=1.0mとして良い。

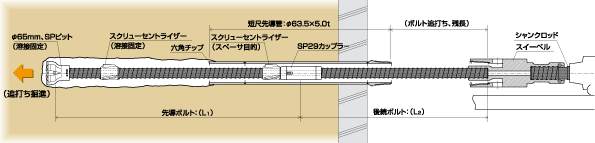

ボルト追打ち、孔内洗浄 Max 7.00m

ボルト追打ち、孔内洗浄
ボルトの追打ち状態図
先導管を残したまま、追加のボルトをカップラ接続してスイーベルでボルトのみを追打ちします。
所定深さまで削孔したら追打ち部の部分崩落したスライムを洗浄し、セメントミルクが口元に確実にリターンできるようにミルク道を確保します。

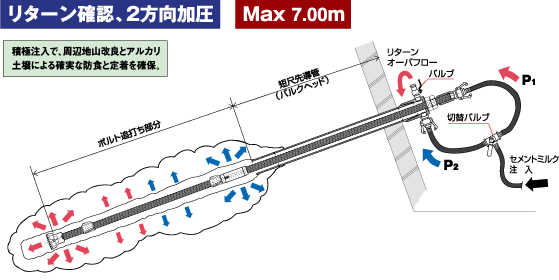

追打ち部の確実な全面定着は注入工程での積極的な『2方向加圧注入』により実現します。

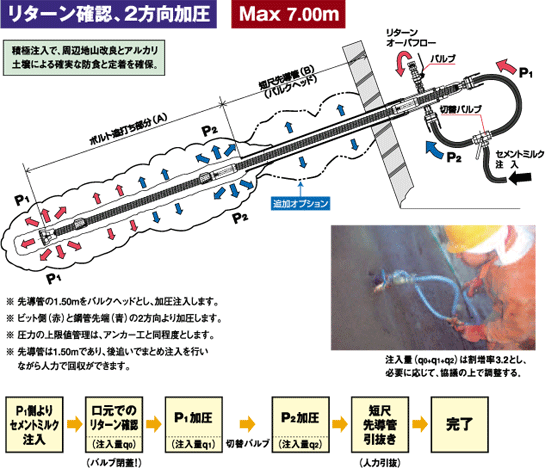

注入要領図



施工写真



小型ボーリングマシン(空気式)
小型ボーリングマシン(空気式)
クレーン式ドリル(空気式)
クレーン式ドリル(空気式)
小型ボーリングマシン(電気式)
小型ボーリングマシン(電気式)



バックホウ式ドリル(油圧式)
バックホウ式ドリル(油圧式)
無足場施工マシン(SD-2号機)
無足場施工マシン(SD-2号機)




資料ダウンロード
「SPソイルネイル」の詳しい資料がダウンロードできます。どうぞご利用下さい。

NETIS(抜粋A4×6枚)・・・・・報告書添付説明用資料 (NETIS掲載情報の抜粋)がダウンロードできます。
CAD図面・・・・DWG、DXF、SXF形式の図面がダウンロードできます。
比較表・・・・・従来の2重管掘り工法との比較がご覧になれます。
カタログ・・・・・「SPソイルネイル」最新版のカタログがダウンロードできます。
