アルミを用いた軽量構造。人力による設置が可能です。
円形のため方向性がなく、設置時間の短縮を実現します。
最大厚さ27mmの薄型構造。緑化により、アルミディスクを完全に隠せます。景観を邪魔しません。
■ 規格

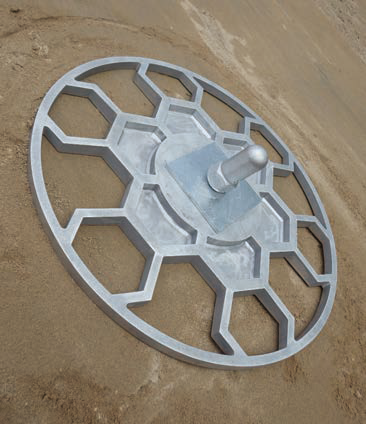

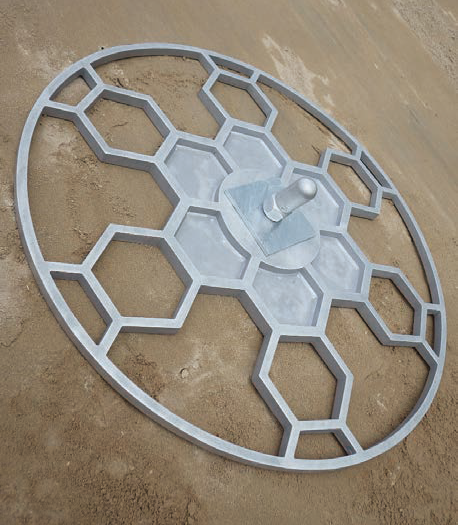

| 名称 | ALD-740-Y | ALD-950-R | ALD-650-R |
|---|---|---|---|
| 正面図 |  |
 |
 |
| 材質 | AC4C | ||
| 形状 | 円形 | ||
| 直径 | 740 mm | 950 mm | 650 mm |
| 面積 | 0.43 m2 | 0.70 m2 | 0.33 m2 |
| 厚さ | 27 mm | 20〜27 mm | 20〜27 mm |
| 重量 | 12.5 kg | 12.9 kg | 8.9 kg |
| 許容荷重 | 130 kN | ||

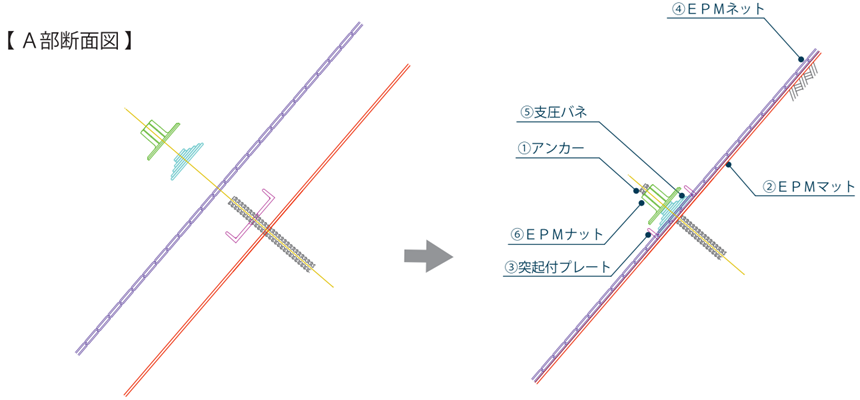

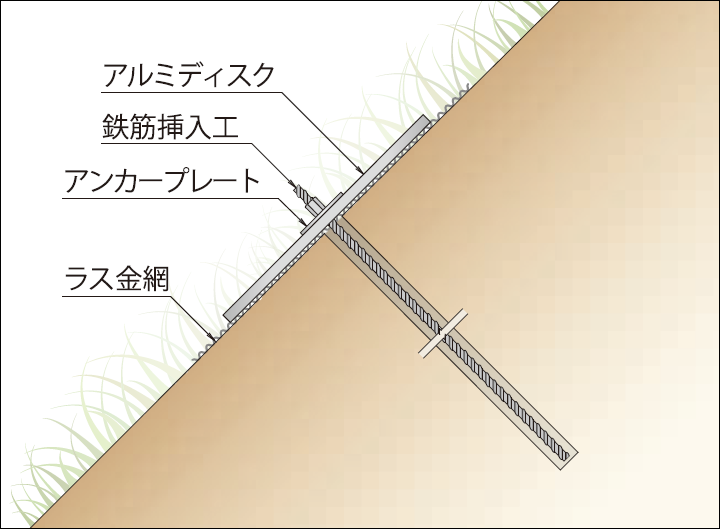

■ 断面図

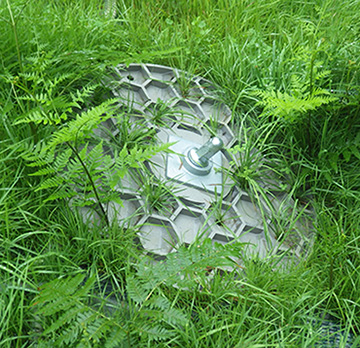

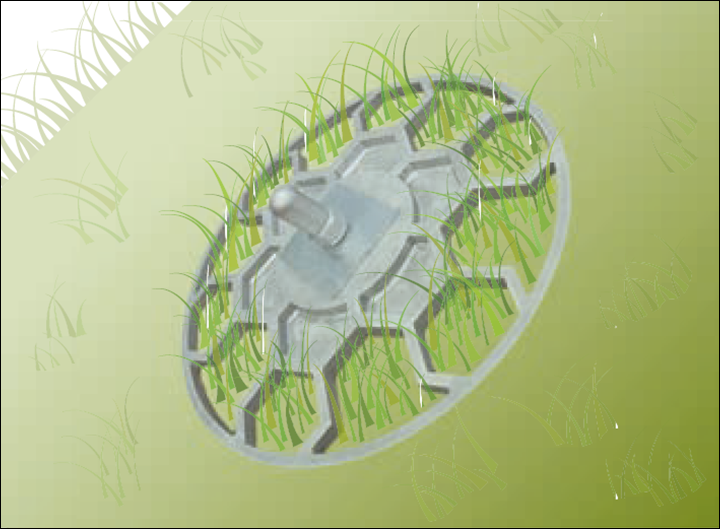

■ 緑化イメージ（ALD-650-R）

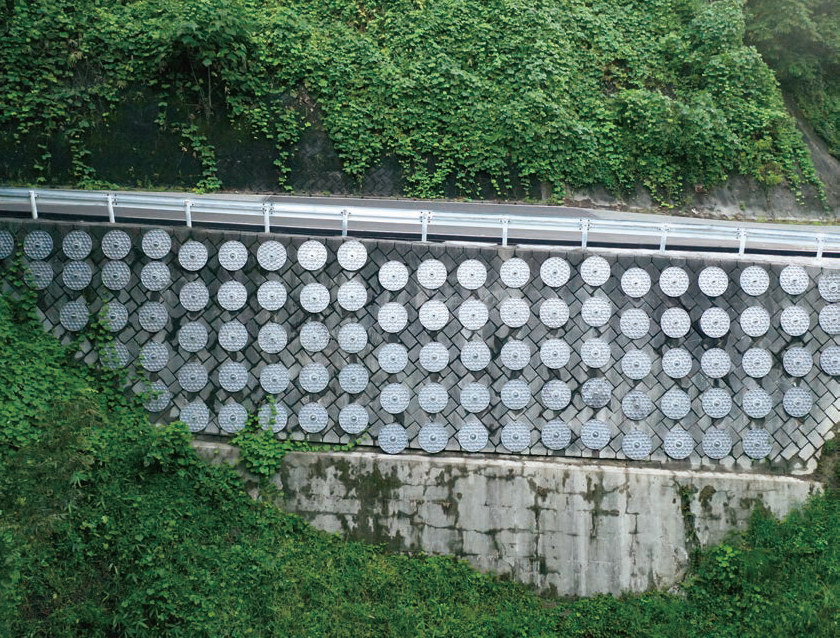

■ 【擁壁補強】 長野県長野市

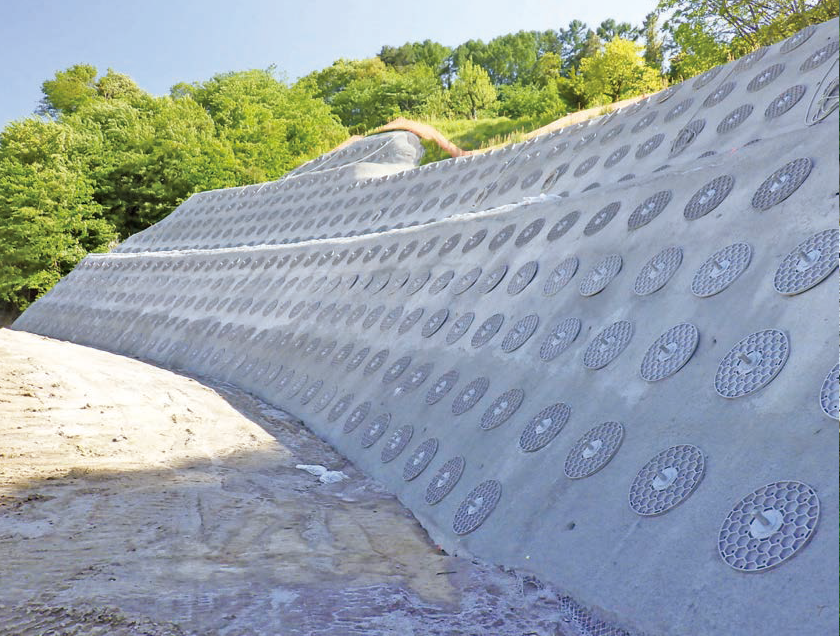

■ 【切土法面補強】 長野県諏訪市

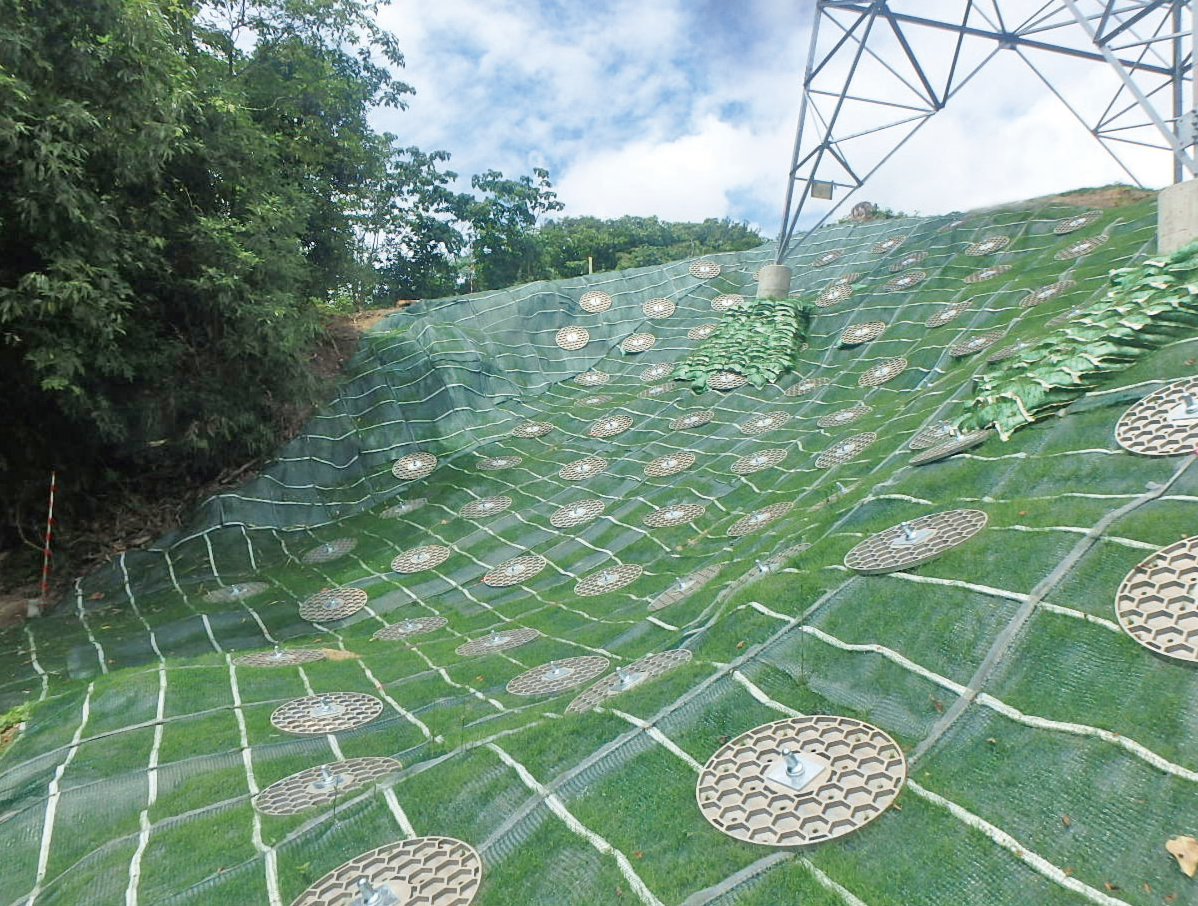

■ 【斜面補強】 広島県呉市

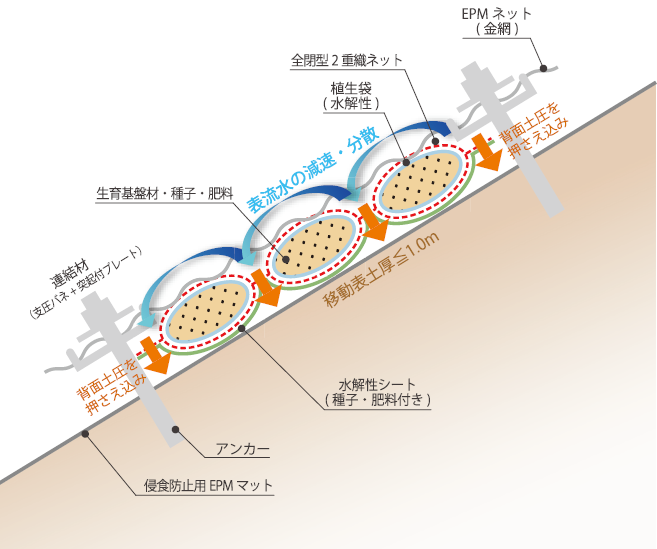

| 斜面侵食・種子流出を防止 | 引張力のある EPM ネット（金網）が法面全体を抑え込むことで、 斜面侵食防止及び EPMマットの種子流出を防止します。 |
|---|---|
| 表層土砂流出を抑制 |

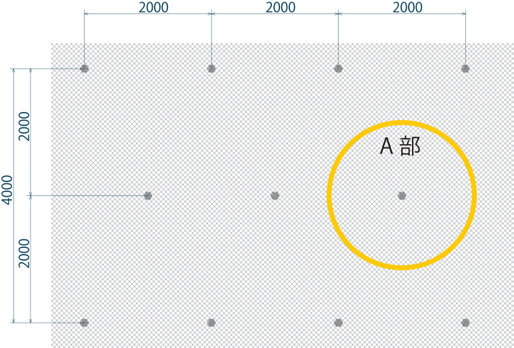

千鳥配置されたアンカーでEPMネット（金網）を地山に定着させることで、
表土厚1.0ｍ以下までの不安定地盤の土砂流出抑制効果があります。 地山に存在する小石等の検討も可能です。 |

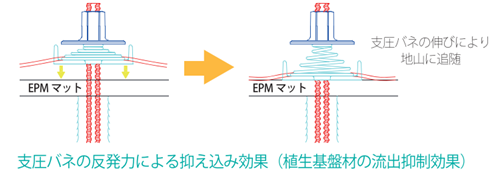

| 継続的に土砂流出を抑制 | 地表面が沈下した場合でも、支圧バネの反発力による押さえ込み効果で、 継続的に地面に圧力がかかり、土砂の流出抑制効果が維持されます。 |
 |
|
| 表流水の流速を抑制 | EPM マットは帯状構造であるため、表流水の流速を抑制します。 |
| 施工性に優れ、メンテナンスが容易 | 部材が軽量であり人力施工が可能な為、高所や山岳地などの狭い現場でも施工できます。 材料の交換が可能であるため、メンテナンスが容易です。 |
| 工期短縮・コスト縮減 | 大きな機械を使用せず、小スペースで施工が可能であるため、工期短縮、コスト縮減を実現します。 |

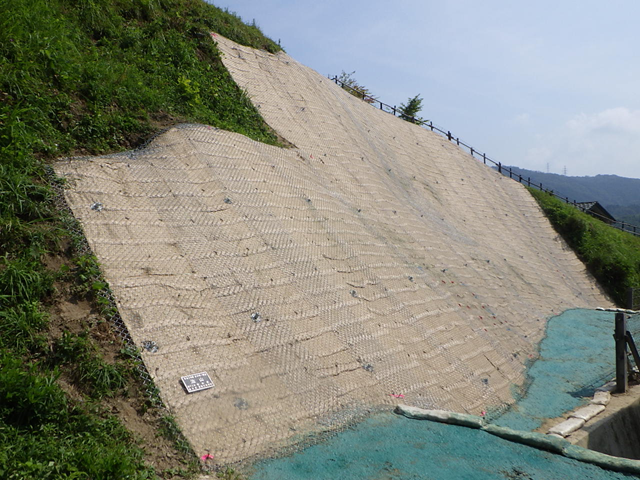

■ 愛知県豊田市

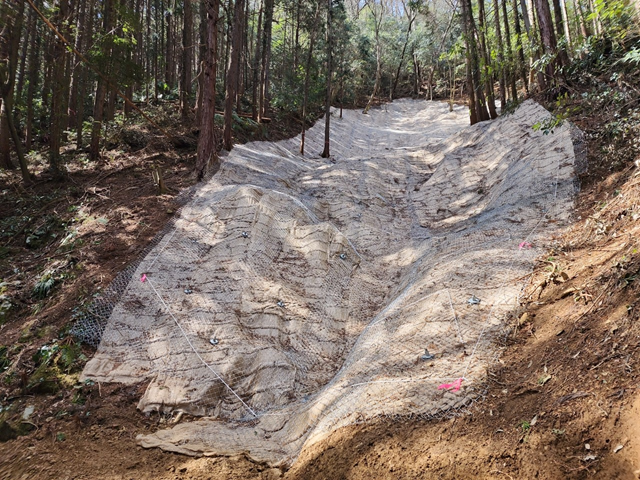

■ 東京都あきる野市
|
