SPCW工法 〜 スロープバンケット・プレキャストコンクリート・ウォール工法 〜

NETIS登録番号:QS-000001


適用箇所
本工法は、景観を必要とするダムやトンネル坑口、道路、公園、河川護岸の擁壁の型枠材、又は地すべり部への軽量盛土工法として 適用できます。
特徴
1.自然との調和
(1) SPCWパネルは豊富なバリエ−ションを揃えた意匠デザインとカラ−により、様々な地域環境に美しく調和します。
2.工期の短縮と経済性
(1) SPCWパネルや基礎ブロックは工場製品であるため、工程・品質管理が容易となり、コストの削減に有利です。
(2) 施工方法に積み上げ方式を採用しているため、施工中の駆体自体から順次足場を取る事が可能になり、従来の擁壁工で必要とされた仮設足場が要りません。
(3) 作業ヤ−ドが、クレ−ン旋回に必要なヤ−ドで済むことで、施工中に全面通行止をする必要がありません。
(4) キャンティ方式の採用やエアミルクの使用により、駆体自体の安定性が優れているため、切土工の省力化が可能です。
3.高い強度による耐久性と安全性
(1) 本工法は使用する材料自体の剛性が高く、変形が生じません。
施工事例

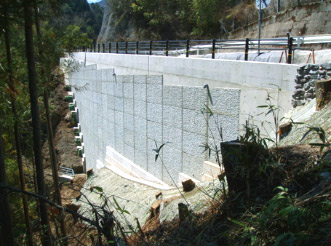

SPCW工法 【道路構築方式】
【道路拡幅に対する方法】
 既設道路を拡幅する方法で、基礎ブロック及びプレキャスト化粧版を設置しエアミルクを打設、背面にせん断ボルトを設置し、抵抗力を上げて安全な拡幅道路を構築する方法。
仕様
延長 L=58.0m 高さ H=12.5m
面積 A=383m2

【施工前後比較】



施工前

施工後

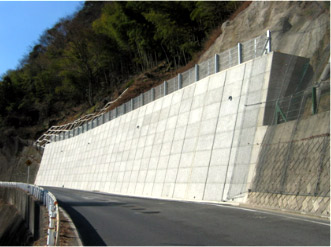

SPCW工法 【覆工方式】
【落石に対する方法】
 落石が発生する場合、上部からの落石に対しては、受け止め方式による防護を行う。
仕様
延長 L=70.0m 高さ H=8.5m
面積 A=560m2

【施工前後比較】



施工前

施工後

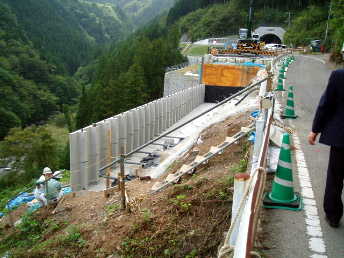

施工中のSPCW工法 【道路拡幅時:現道を供用しながら施工】
【道路拡幅】
 交通規制が最小限。
