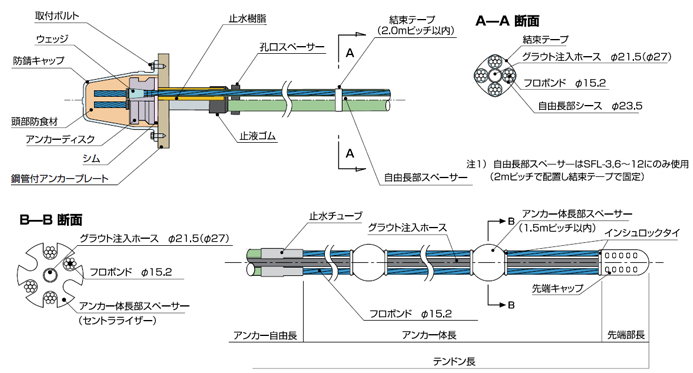

システム図（SFL-4（簡易調整タイプ）の場合） |
|
|
|
| |
 |
ユニットおよび削孔径（参考） |
|
|
|
ユニット |
PC鋼
より線
本数
（本） |
断面積
（mm²） |
PC鋼より線
単位質量
(kg/m) |
極限引張り力
Tus
（kN） |
降伏引張り力
Tys
（kN） |
許容引張り力 |
グラウト
注入
ホース径
（mm） |
削孔径
（参考）
（mm） |
|
ランクＡ |
常時
0.6Tus
（kN） |
地震時
0.9Tys
（kN） |
|
SFL-1 |
1 |
138.7 |
1.101 |
261 |
222 |
156.6 |
199.8 |
ø21.5 |
ø90 |
|
SFL-2 |
2 |
277.4 |
2.202 |
522 |
444 |
313.2 |
399.6 |
ø21.5 |
ø90 |
|
SFL-3 |
3 |
416.1 |
3.303 |
783 |
666 |
469.8 |
599.4 |
ø21.5 |
ø90 |
|
SFL-4 |
4 |
554.8 |
4.404 |
1,044 |
888 |
626.4 |
799.2 |
ø21.5
ø27 |
ø115 |
|
SFL-5 |
5 |
693.5 |
5.505 |
1,305 |
1,110 |
783.0 |
999.0 |
ø21.5
ø27 |
ø115 |
|
SFL-6 |
6 |
832.2 |
6.606 |
1,566 |
1,332 |
939.6 |
1,198.8 |
ø21.5
ø27 |
ø115 |
|
SFL-7 |
7 |
970.9 |
7.707 |
1,827 |
1,554 |
1,096.2 |
1,398.6 |
ø21.5
ø27 |
ø135 |
|
SFL-8 |
8 |
1,109.6 |
8.808 |
2,088 |
1,776 |
1,252.8 |
1,598.4 |
ø21.5
ø27 |
ø135 |
|
SFL-9 |
9 |
1,248.3 |
9.909 |
2,349 |
1,998 |
1,409.4 |
1,798.2 |
ø21.5
ø27 |
ø135 |
|
SFL-10 |
10 |
1,387.0 |
11.010 |
2,610 |
2,220 |
1,566.0 |
1,998.0 |
ø21.5
ø27 |
ø165 |
|
SFL-11 |
11 |
1,525.7 |
12.111 |
2,871 |
2,442 |
1,722.6 |
2,197.8 |
ø21.5
ø27 |
ø165 |
|
SFL-12 |
12 |
1,664.4 |
13.212 |
3,132 |
2,664 |
1,879.2 |
2,397.6 |
ø21.5
ø27 |
ø165 |
| ※ |
許容引張り力は、地盤工学会基準「グラウンドアンカー設計・施工基準、同解説」（JGS4101-2012）にもとづきます。 |
| ※ |
SFL-4〜12のユニットでは、注入ホース径はø21.5とø27の2種類が使用可能です。状況に応じて使い分けてください。
|
| ※ |
標準タイプおよび簡易調整タイプのSFL-7〜12、荷重調整タイプの納期については事前にご相談ください。 |
| ※ |
削孔径は参考数値です。状況に応じて変更してください。 |
|
|
