■ フローチャート方式のメニューを採用 |
フローチャート形式のメニューを採用しており、項目を上から順に選択することで、煩雑な浸透流計算の入力条件も スムーズに設定ができます。 |
↑ページの先頭 |
|
■ CADデータからの地形座標入力 |
地形断面のCADデータ(DXF,SFC,P21)から地形座標を読み込むことができます。また、Excel等から座標のコピー ＆貼り付けが可能です。
これにより解析モデルの作成が非常に簡単になりました。
|
|

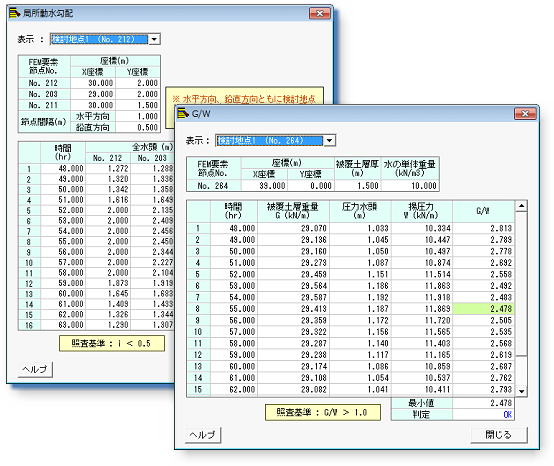

■ 局所動水勾配およびG/Wが検討地点別に表示 |
裏のり尻近傍のパイピングに対する安定照査に必要な局所動水勾配や、裏のり尻近傍の堤内地地盤が粘性土で被覆されている場合、安定性の照査に必要なG/Wが検討地点ごとに自動計算され、照査基準を満たしているか確認できます。 |
↑ページの先頭 |
|

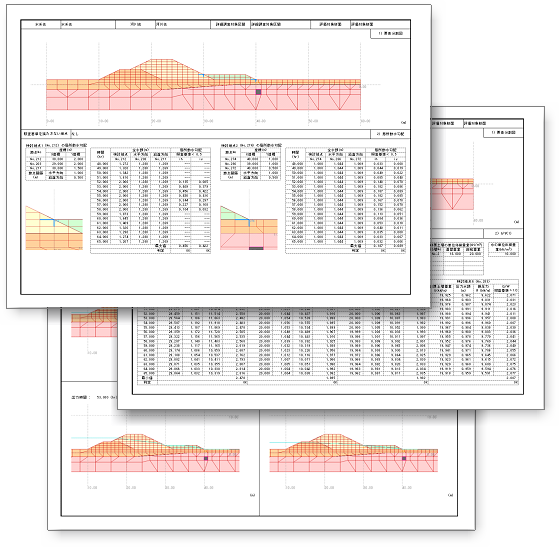

■ 入力条件および解析結果のExcel出力 |
入力条件やモデル図、局所動水勾配やG/Wなどの解析結果をExcelへ出力することができ、解析条件や解析結果の迅速化、解析レポート・計算書作成の省力化に役立ちます。 |
↑ページの先頭 |
|
■ 解析結果のCSV出力 |
局所動水勾配、G/W、安全率、安定計算用水位の解析結果をCSV出力できます。 |
↑ページの先頭 |
|
■ 円弧すべり安定計算 |
繰り返し円弧すべり安定計算は、円弧の中心範囲を複数設定できますので、堤防の両側を同時に検討したい場合にも対応できます。また、円弧が通過しない線と、必ず通過する線の設定ができ、構造物を避けて検討したい場合などに対応できます。 |
↑ページの先頭 |
|
■ 水頭値のグラデーション表示 |
浸透流計算結果の水頭値をグラデーション表示することができます。計算結果を視覚的に確認できます。 |
↑ページの先頭 |
|
■ 計算結果を動画ファイルに保存 |
浸透流計算結果を動画ファイル(avi)として保存でき、実務の解析に加えプレゼンテーション効果も抜群です。 |
>>サンプル動画
[31MB] ↑ページの先頭 |
| |
■ 計算結果の一覧表示、FEM要素の絞り込み機能 |
浸透流計算結果を一覧で表示できます。また、出力時間およびFEM要素、節点項目での絞り込み機能により、必要な結果を絞って一覧に表示できます。 |
 |
