■概要

　「イージーシェルフ工法」は、緑の斜面の創作と防災を目的とする、簡易吹付法枠工です。

　枠は自在性と施工性に富んでいるので、緑の空間を残したり復元が可能となります。

　

　■ youtube動画チャンネル『チャンネルＫＦ』：「イージーシェルフ工法」紹介ビデオ

■用途

	法面の降雨や風化などによる小崩落や浸食を防止し、また枠内の緑化基盤材の安定と生育を助けることができるので、一般的なのり面保護工としての役割があります。
	自然斜面や切土斜面の崩壊やすべりに対する安定対策を行う場合、鉄筋補強土工などと併用させることで、樹木や表土をできるだけ残すことができます。
	荒廃した斜面を緑化で復元することができます。

↑UP

■特長

	イージーシェルフ工法は、施工性が良く工期が短縮されます。枠は現場打ち吹付枠とし、枠の骨組みは鉄筋と鉄製固定具(グラスタンド)だけを使用するので、施工性が良く従来の吹付枠工と比べ、工期が短縮されます。
	イージーシェルフ工法は、自在性に優れています。自在性に富むので、既存の樹木や植物の育成基盤となる有機質表土を、できるだけ残すことができます。
	イージーシェルフ工法は、抵抗が高まります。多少の凸凹がある場合でも吹付枠と地山が密着するので、表面浸食に対する抵抗が高まります。
	イージーシェルフ工法なら、逆巻き施工もできます。
	イージーシェルフ工法は、経済性に優れます。
	イージーシェルフ工法は、鉄筋位置をより確実に保持します。固定具(グラスタンド)を用いることにより、鉄筋位置をより確実に保持します。
	イージーシェルフ工法は、多種の枠スパンの設計が可能です。標準スパンに限らず、多種の枠スパンの設計が可能です。

↑UP

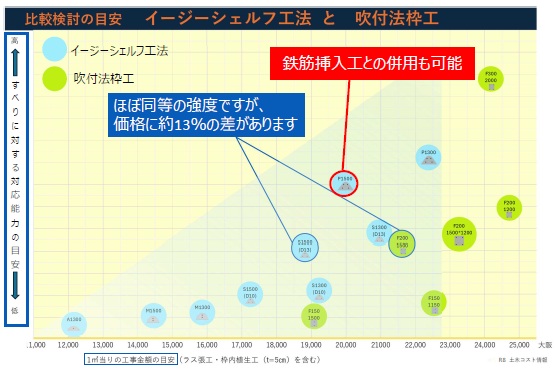

■比較検討の目安

イージーシェルフ工法と吹付法枠工を比較した際の、それぞれの位置付けを分かりやすくまとめました。
横軸を「コスト」、縦軸を「強度」のイメージとして、両工法の特徴や適用範囲を一目で比較できるように整理しています。

「比較検討の目安　イージーシェルフ工法と吹付法枠工」(PDF)

↑UP

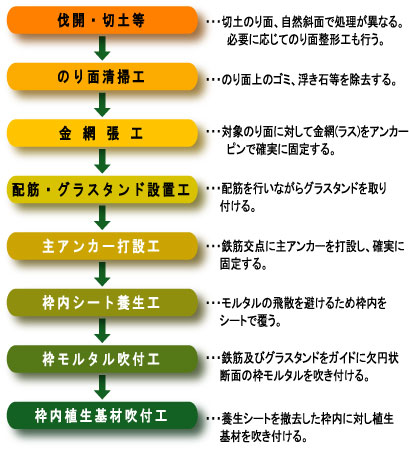

■施工手順

↑UP

■グラスタンド

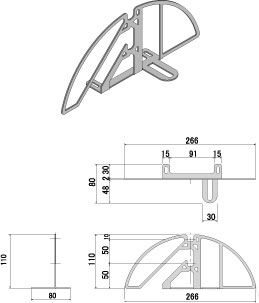

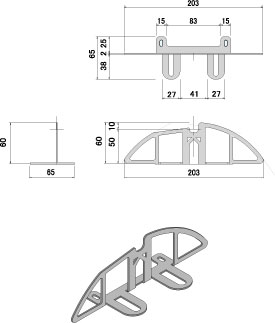

グラスタンドA	グラスタンドB

↑UP

■グラスタンドの特長

	鉄板打ち抜き構造なので、外力による変形に強く、設計で定められた鉄筋位置に対して極めて高い保持力を発揮します。
	グラスタンドの外周サイズは出来型に対してどの部分もかぶりが40ｍｍ確保できるようにしており、吹付け後のクラック発生の低減に努めています。
	鉄筋を導き入れる切欠き案内部により設置が容易で施工性に優れます。
	豊富に設けている開孔穴や切り込みによりモルタルの縁切りを解消すると共に、結束し易く施工性に優れます。
	重ねることが出来るので持ち運びが容易です。
