SmARTストランド^®は、PCストランドのより線の谷部に「ひずみ計測センサ」である光ファイバを全長にわたり組込み、樹脂材料を用いて「PCストランド」と「光ファイバ」を一体化させたものです。SmARTストランドは、裸線型およびECF型（ECF=Epoxy Coated and Filled : 内部充てん型エポキシ樹脂被覆）の2タイプがあります。

従来のロードセルや磁歪式センサなどでは困難であったPCケーブルの全長にわたる張力分布を計測でき、PC橋梁の供用中における張力分布の変化や、破断などのPCケーブルの異常の有無およびその位置を検知することもできます。

1本のストランドに対し光ファイバを2本、対称の位置に組み込む構造を標準としています。

ひずみ計測センサである光ファイバをより線の谷部に組込み

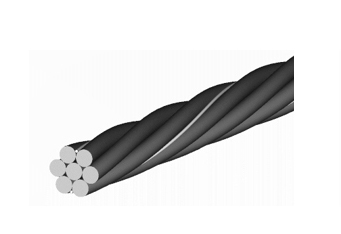

樹脂材料により接着（裸線型）

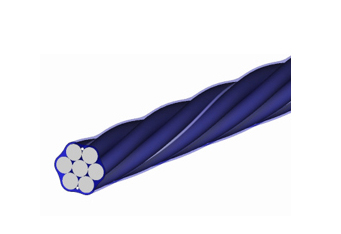

エポキシ樹脂を被覆して光ファイバを一体化（ECF型）
※図はエポキシ塗膜を透過表示

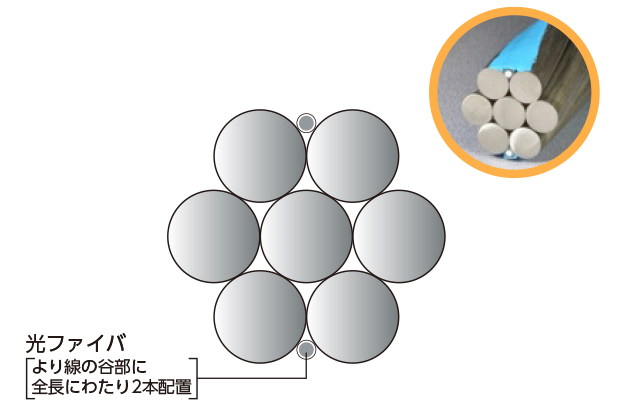

裸線型 SmARTストランド^®

裸PCストランドに光ファイバを接着固定
（裸PCストランドはJIS G 3536 PC鋼線及びPC鋼より線準拠）

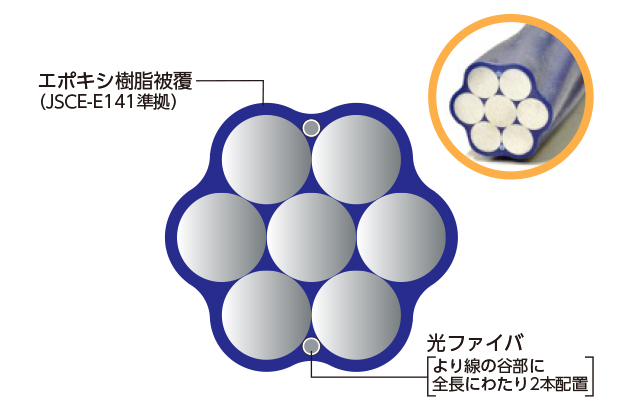

ECF型 SmARTストランド^®

エポキシ樹脂被覆内に光ファイバを組込み
（JSCE-E141 内部充てん型エポキシ樹脂被覆PC鋼より線準拠）

SmARTストランドの機械的性質を表に示します。
SmARTストランド裸線型15.2mmおよびECF型15.2mmのPCストランドとしての仕様はSWPR7B（JIS G 3536）に準拠し、ECF型高強度15.7mmのPCストランドとしての仕様はSWPR7HT（高強度PC鋼材を用いたPC構造物の設計施工指針※１）に準拠しています。

また、ECF型のエポキシ被覆の仕様は、JSCE-E141※２に準拠しています。

※「高強度PC鋼材を用いたPC構造物の設計施工指針」 社団法人 プレストレスト コンクリート技術協会
　（現、公益社団法人 プレストレストコンクリート技術工学会）
※「エポキシ樹脂を用いた高機能PC鋼材を使用するプレストレストコンクリート 設計施工指針（案）」
　公益社団法人 土木学会

SmARTストランドの機械的性能

※1：ECF型はエポキシ被覆を含めた外径
※2：低リラクセーションECF型及び高強度ECF型は、化学成分がJIS G 3536と異なるため、ご採用にあたっては予めその点にご注意下さい。
※3：１断面内の各クラウン部
※4：１断面内の全クラウン部（6か所）の平均
