ベルテクス株式会社
ARCフェンス
ARC50／ARC100／ARC200
NETIS番号：CB-020004-VE
落石対策便覧対応製品
小規模エネルギー吸収型落石防護柵

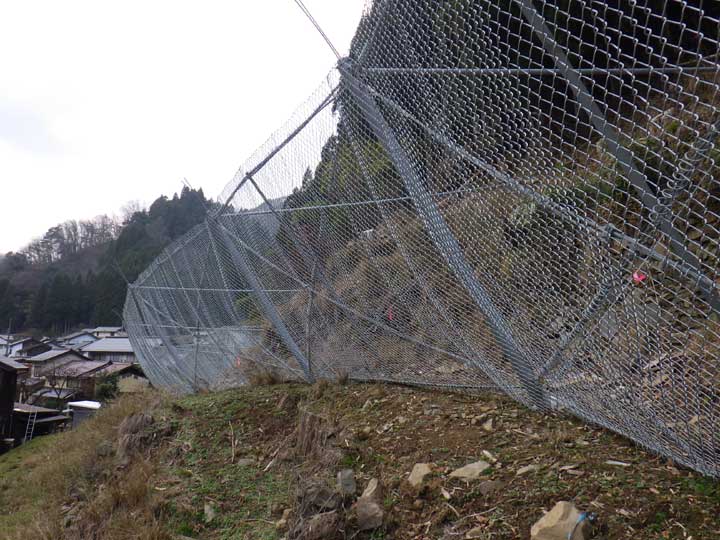

写真-01

特長

● 最大200kJの落石エネルギーに対応可能
50kJ〜200kJの落石エネルギーに対応した最適なタイプを選ぶことができます。
● 支柱間隔を調整し、様々な地形に配置可能
支柱間隔を5.0mから10.0mまで、1.0mずつ変えることができるため、地形に応じた配置計画が可能です。
● 軽量・シンプルな構造で設置が容易
シンプルな構造であり、部材が軽量なので、容易に設置・撤去を行うことができます。
↑ページの先頭に戻る

概要説明

　ARCフェンスは、主に斜面に設置して道路や民家を落石から守る落石防護柵です。落石エネルギーは最大200kJに対応し、小規模落石対策で経済性を発揮します。
タイプ 対応エネルギー 支柱 柵高
ARC50 50kJ φ89.1 2.0m，3.0m
ARC100 100kJ φ114.3 2.0m，3.0m
ARC200 200kJ φ114.3 3.0m
↑ページの先頭に戻る

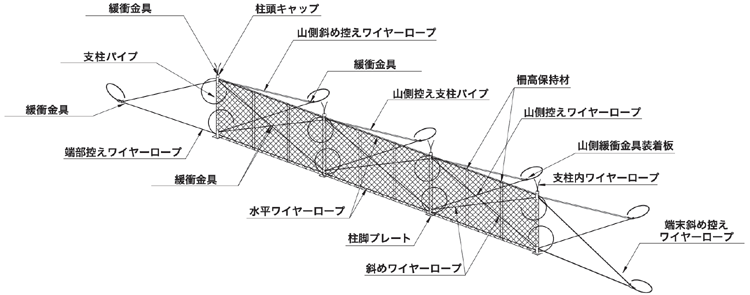

構造

03_RB図面
↑ページの先頭に戻る

実物実験

落石対策便覧（H29.12刊行）の性能検証条件に適合した実物実験を行いました。
03_実験供試体(ARC100)
実験供試体 （ARC100）
[条件]
  • 供試体　　：
  • 実物大
  • スパン数　：
  • 3スパン
  • 支柱間隔　：
  • 5.0m
  • 柵高　　　：
  • 2.0m
    (ARC200は3.0m)
  • 実験方法　：
  • 鉛直落下式

  • 重錘形状　：
  • 多面体コンクリート
  • 重錘落下高：
  • 32m以上
  • 衝突速度　：
  • 25m/s以上
  • 入射角度　：
  • 阻止面に垂直
  • 衝突位置　：
  • スパン中央
  • 阻止面　　：
  • 中間スパン
    端末スパン
04_実験供試体(ARC50)
実験供試体（ARC50）　
05_実験供試体(ARC100)
実験供試体（ARC100）
06_実験供試体(ARC200)
実験供試体（ARC200）
↑ページの先頭に戻る

各タイプの実験結果

タイプ 捕捉エネルギー 衝突速度 中間スパン 端末スパン
ARC50 61kJ 25.3m/s 捕捉 捕捉
ARC100 106kJ 25.0m/s 捕捉 捕捉
ARC200 223kJ 25.3m/s 捕捉 捕捉
↑ページの先頭に戻る

施工実績

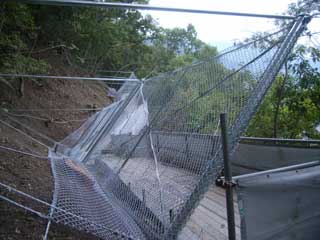

07_施工写真(徳島県)
徳島県　徳島自動車道　のり面防災工事
08_施工写真(佐賀県)
佐賀県　嬉野塩田線道路整備交付金工事（法面工）
