ベルテクス株式会社
巨大岩塊固定工法
NETIS番号:HR-040014
落石予防工

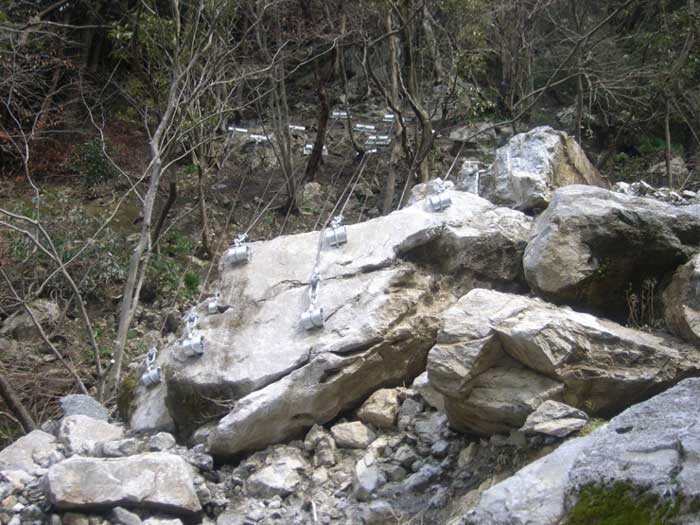

写真-01

特長

1,000t以上の岩塊に対応
従来の数十倍の岩塊落下、岩盤の崩落の防止を実現しました。
部材と機械が軽量なので、施工が容易
資機材が軽量で人力作業が主体のため、仮設備は軽微におさえることができます。
環境に配慮した施工が可能
立木の伐採、斜面整形は必要なく自然を大切にします。
ページの先頭に戻る

概要説明

 巨大岩塊固定工法は、重量の大きな不安定岩塊に対してロックアンカーを設置し、岩塊上部の安定した斜面に設置したUBロープアンカーとをハンガー策で連結し、所定の緊張力を与えUBロープアンカーの引抜耐力で岩塊の滑動を抑止する工法です。
主な対策工と対応可能重量(目安)
除去工 〜7,000kN(約700t)
グラウンドアンカー工 1,000kN(約100t)〜
接着工
ロープ掛工 〜500kN(約50t)
巨大岩塊固定工法 300kN(約30t)〜
ページの先頭に戻る

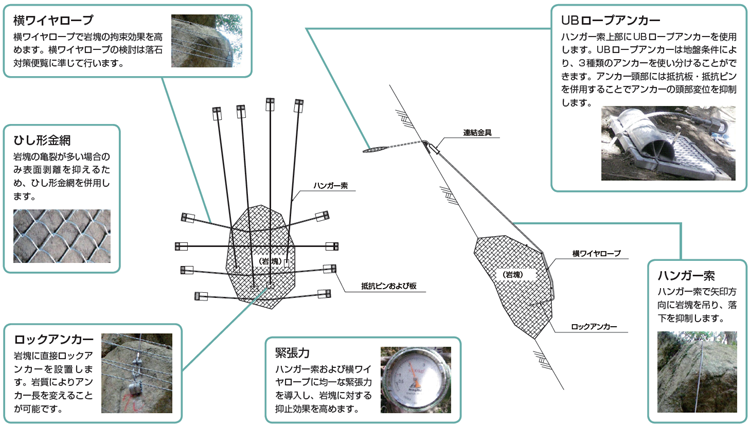

構造

02_RSS図面
ページの先頭に戻る

施工実績

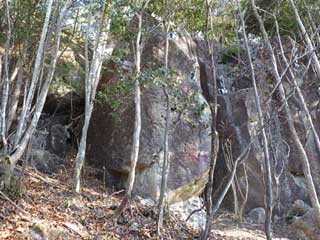

03_施工写真(岐阜県)
岐阜県 公共 道路災害防除施設(国補正分)工事

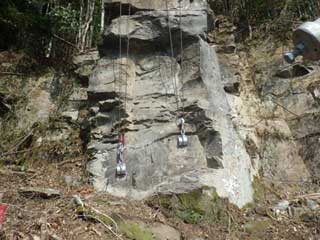

04_施工写真(熊本県)
熊本県 和仁菊水線防災安全交付金
(災害防除)その1 工事他合併

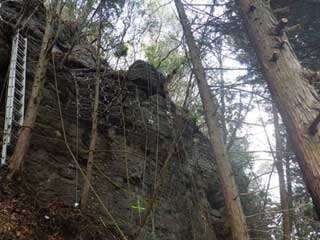

05_施工写真(大分県)
大分県 平成29年度防安国防野第100-2号
災害防除工事

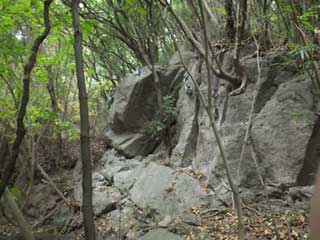

06_施工写真(長崎県)
長崎県 長崎管内南部地区法面補修外工事
