ベルテクス株式会社
再強フェンス
落石対策便覧対応製品
高エネルギー吸収型落石防護網

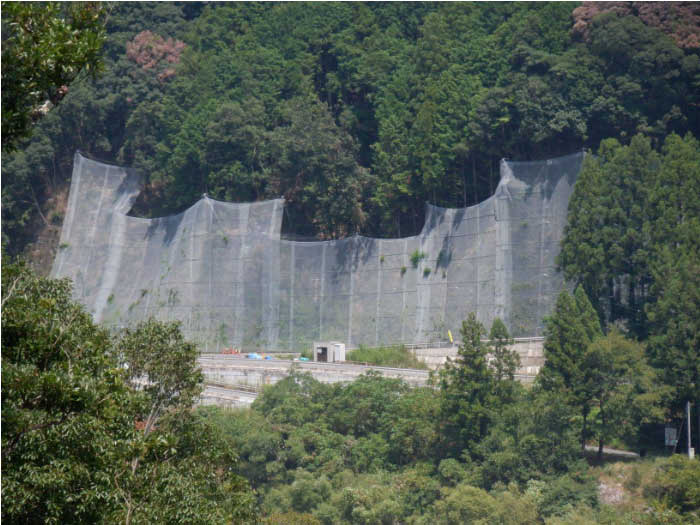

写真-01

特長

現場に合わせたタイプを用意
ロープタイプは2700kJ、ネットタイプは200kJ〜5000kJの最適なタイプを選ぶことができます。
汎用性の高い材料を使用した構造(ロープタイプ)
金網を、一般的な材料であるひし形金網を使用することで、修復部材の入手を容易に行うことができます。
施工性・経済性に優れた構造(ネットタイプ)
高強度金網・硬厚金網を使用し、必要なロープ本数を減らすことで、全体的な軽量化を可能とし、さらに、落石エネルギーごとに最適なタイプを選ぶことで、施工性・経済性に優れた構造とすることができます。
※表記の対応可能落石エネルギーは、左右両端にコンクリート反力体を設置した実験装置で確認した実験値です。
 なお、本工法を実際の現場に設置する場合は、支柱及びアンカーを直接、地盤に設置します。
ページの先頭に戻る

概要説明

 強靭防護網は、高強度ロープを格子状に配置し、極めて大きな落石エネルギーに対応したロープタイプと、高強度金網を使用し、経済性、施工性に優れた形状のネットタイプから現場に合わせてお選びいただける高エネルギー吸収型落石防護網です。
タイプ 型式 性能 支柱間隔 高さ 延長
ネットタイプ KB-NH3.2-1型 200kJ 10〜19m 10m〜 10m〜
KB-NH3.2-2型 400kJ 10〜19m 10m〜 10m〜
KB-NH4.0-1型 700kJ 10〜19m 11m〜 10m〜
KB-NH4.0-2型 1000kJ 10〜19m 14m〜 10m〜
KB-NH5.0-1型 1400kJ 10〜19m 12m〜 10m〜
KB-NF5.0-1型 2500kJ 10〜19m 13.5m〜 10m〜
KB-NF5.0-2型 5000kJ 10〜19m 15m〜 10m〜
ロープタイプ KB-RS5.0 2700kJ 10〜19m 15m〜 10m〜
※実験装置、左右両端のコンクリート反力体に設置したアンカーは強固なH形鋼に固定されており、
 アンカー及び周辺の変形・変位によるエネルギー吸収はなく、部材(ロープ、緩衝装置等)に
 とって厳しい条件の実験となります。
※表記の対応可能落石エネルギーは、左右両端にコンクリート反力体を設置した実験装置で確認した実験値です。
 なお、本工法を実際の現場に設置する場合は、支柱及びアンカーを直接、地盤に設置します。
※実際に現地に設置するアンカーの設計荷重は、実験時に計測した荷重から決定されます。
 アンカー長は引抜試験の結果や地盤データを基に決定し、設置後は確認試験での所定の耐力
 を確認します。
ページの先頭に戻る

構造

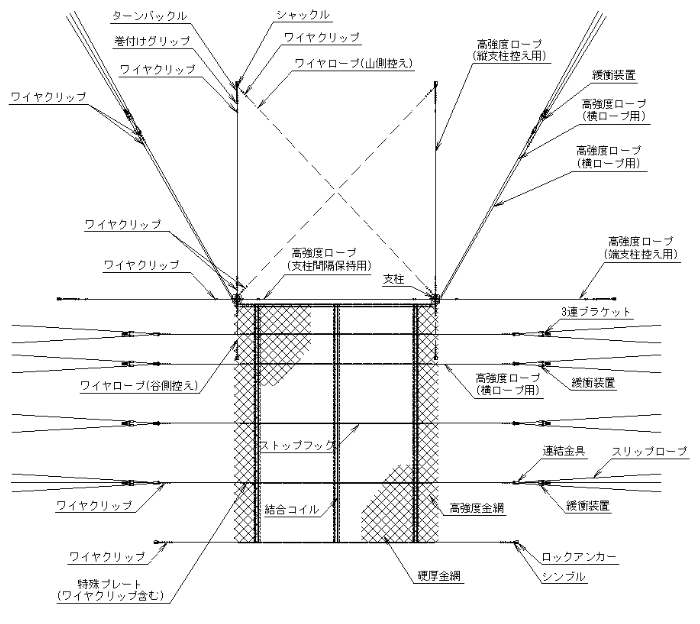

02_強靭防護網図面01

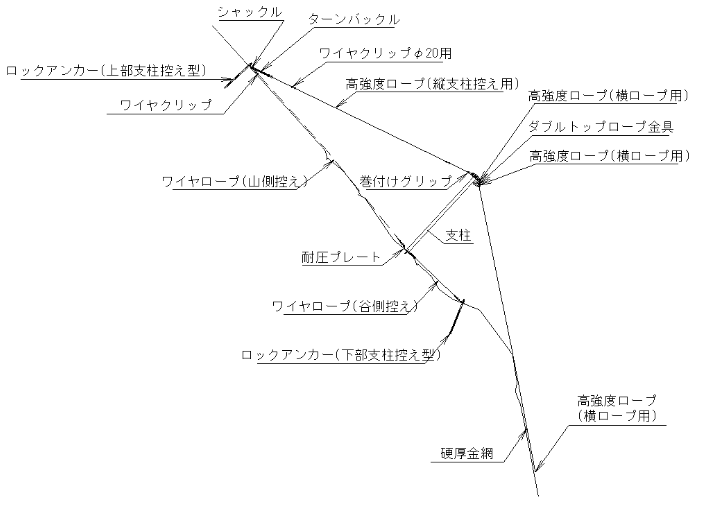

03_強靭防護網図面02
ページの先頭に戻る

主要部材

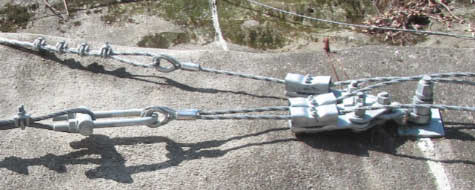

04_ロープタイプ写真01
ロックアンカー
+緩衝装置
05_ロープタイプ写真02
高強度金網・硬厚金網
+高強度ロープ
+ストップフック
ページの先頭に戻る

実物実験

落石対策便覧(H29.12刊行)の性能検証条件に適合した実物実験を行いました。

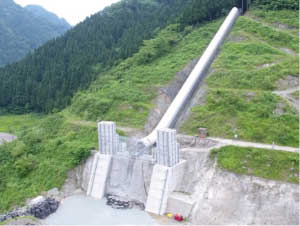

06_実験写真(実験設備全体)
実験設備全体
[条件(ロープタイプ)]
  • 供試体  :
  • 実物大
  • 延長   :
  • 10m
  • 高さ   :
  • 15.0m
  • 支柱本数 :
  • 2本
  • 実験方法 :
  • 斜面滑走式
  • 重錘形状 :
  • 多面体コンクリート

  • 衝突速度
  • 25m/s以上
  • 入射角度
  • 88°
    (垂直成分を入力
    エネルギーとして
    評価)
  • 衝突位置
  • スパン中央
07_実験写真(重錘衝突実験前)
重錘衝突実験(推定最大変形時)
08_実験写真(重錘衝突実験)
重錘衝突実験(真横から)
ページの先頭に戻る

各タイプの実験結果

タイプ 型式 捕捉エネルギー 衝突速度 衝突結果
ネットタイプ KB-NH3.2-1型 201kJ 25.7m/s 捕捉
KB-NH3.2-2型 429kJ 26.3m/s 捕捉
KB-NH4.0-1型 719kJ 28.1m/s 捕捉
KB-NH4.0-2型 1212kJ 27.3m/s 捕捉
KB-NH5.0-1型 1414kJ 28.1m/s 捕捉
KB-NF5.0-1型 2570kJ 26.4m/s 捕捉
KB-NF5.0-2型 5424kJ 26.7m/s 捕捉
ロープタイプ KB-RS5.0 2751kJ 26.0m/s 捕捉
