「ライトバリア」ベルテクス株式会社｜いさぼうネット

litebarrier

LB50／LBⅡ50／LB70／LBⅡ70／LB100

NETIS番号：CB-210004-A

落石対策便覧対応製品

小規模落石防護柵

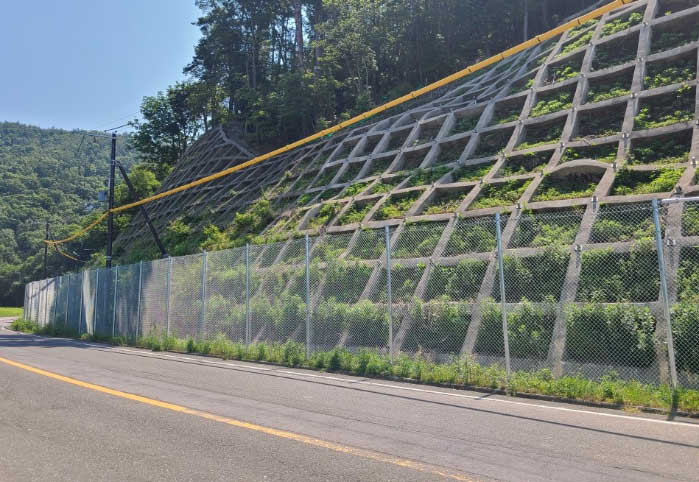

写真-01

特長

●	最大100kJクラスの落石エネルギーに対応可能最大100kJクラスの落石エネルギーに対応した最適なタイプを選ぶことができます。
●	ベースプレート式タイプも選定可能支柱を擁壁、または岩盤にアンカーボルトで固定することで大規模な施工機械が不要で、短期間で容易に施工することができます。
●	軽量でシンプルな部材構成かつ優れた施工性コンパクトで簡易な設備で施工が可能です。支柱が細径であるため、軽量ボーリングマシンを用いた削孔で施工が可能です。
●	優れたメンテナンス性非常にシンプルな部材構成であるため、メンテナンスに伴う交換作業を容易に行うことができます。

↑ページの先頭に戻る

概要説明

ライトバリアは、最大100kJクラスの落石を捕捉できる軽量でシンプルな部品を用いたコンパクトな小規模落石防護柵です。

タイプ	対応エネルギー	支柱仕様	ワイヤロープ	基礎形式
LB50／LBⅡ50	51kJ	φ76.3mm	φ12mm	LB50：杭式，LBⅡ50：ベースプレート式
LB70／LBⅡ70	73kJ	φ89.1mm	φ12mm	LB70：杭式，LBⅡ70：ベースプレート式
LB100	103kJ	φ89.1mm	φ12mm	杭式

↑ページの先頭に戻る

構造

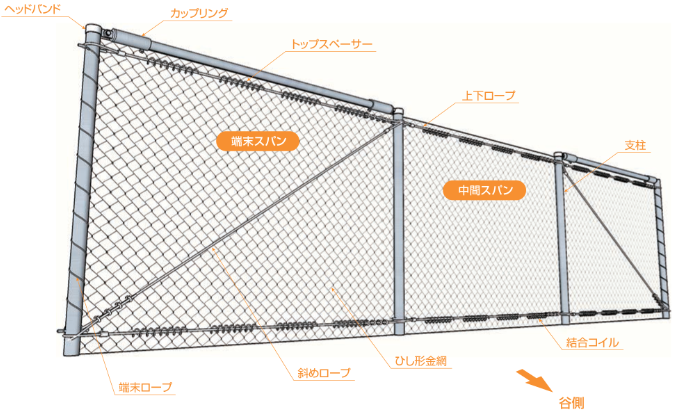

02_ライトバリア図面

↑ページの先頭に戻る

落石エネルギー吸収メカニズム

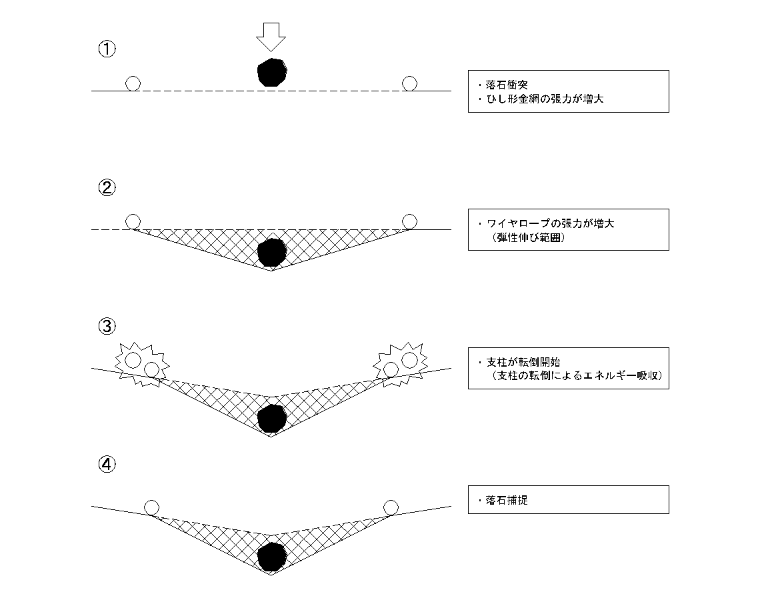

03_ライトバリア落石吸収図

↑ページの先頭に戻る

実物実験

落石対策便覧（H29.12刊行）の性能検証条件に適合した実物実験を行いました。

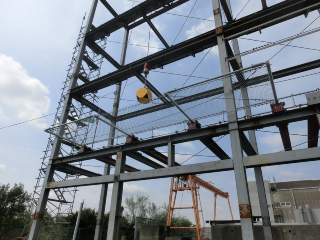

04_実験供試体（LB50）

実験供試体（LB50）

[条件]

供試体　：
実物大

スパン数：
3スパン

支柱間隔：
3.0m

柵高　　：
2.0m

実験方法：
鉛直落下式

重錘形状：
多面体コンクリート

重錘落下高：
32m以上

衝突速度　：
25m/s以上

入射角度　：
阻止面に垂直

衝突位置　：
スパン中央

阻止面　　：
中間スパン
端末スパン

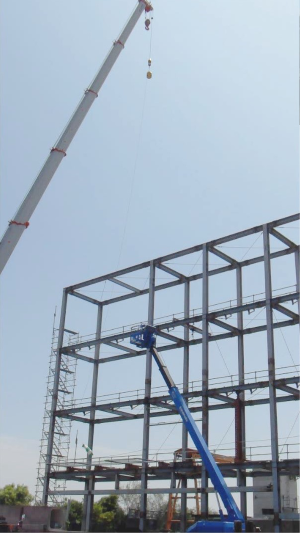

05_重錘と供試体(LB50)

重錘と供試体（LB50）

実験供試体（LB50）

実験供試体（LB70）

　実験供試体（LB100）

各タイプ捕捉状況

↑ページの先頭に戻る

実験結果

タイプ	捕捉エネルギー	衝突速度	中間スパン	端末スパン
LB50／LBⅡ50	51kJ	25.0m/s	捕捉	捕捉
LB70／LBⅡ70	73kJ	25.0m/s	捕捉	捕捉
LB100	103kJ	25.0m/s	捕捉	捕捉

↑ページの先頭に戻る

施工実績

08_施工写真(鹿児島県)

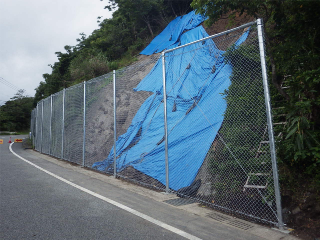

鹿児島県
第２号県単道路整備工事（大熊工区）

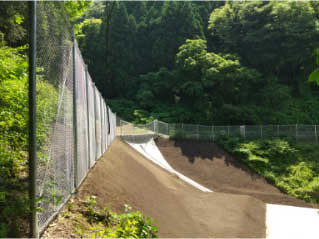

09_施工写真(岐阜県)

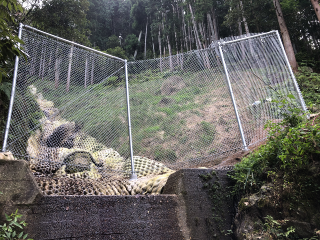

岐阜県
県単治山事業杉ヶ鼻

08_施工写真(鹿児島県)

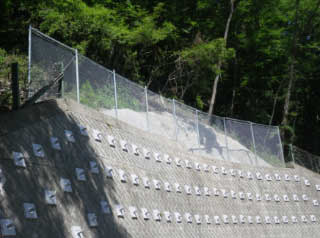

長野県
令和２年度防災・安全交付金災害防除（緊急対策事業）工事

09_施工写真(岐阜県)

岡山県
岡山自動車道有漢トンネル工事
