ベルテクス株式会社
ループフェンス®LP150
LP150
NETIS番号:SK-020001-VE(掲載期間終了)
落石対策便覧対応製品
高エネルギー吸収型落石防護柵

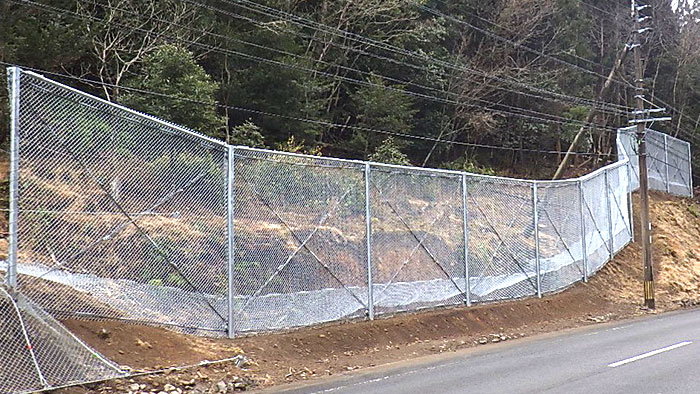

写真-01

特長

最大150kJの落石エネルギーに対応可能
経済性に優れる部材構成で、比較的小規模な落石エネルギーに対応。また積雪地域でも対応可能です。
部品が軽量コンパクトで大掛かりな設備は不要
スペースの条件が悪い現場でも施工が可能です。
優れた安全性、信頼性
実績のある標準タイプと同様に鉄筋モルタル充填鋼管柱と緩衝装置を用いております。
ページの先頭に戻る

概要説明

 ループフェンスLP150は、従来からのループフェンスの中では比較的小規模な落石を対象とした防護柵です。部材および製品構成は軽量コンパクトでありながらループフェンスの良さも兼ね備えた製品です。
タイプ 対応エネルギー 支柱仕様 ワイヤロープ
LP150 160kJ φ114.3mm φ12mm
旧仕様 新仕様
Lタイプ LP150
ページの先頭に戻る

構造

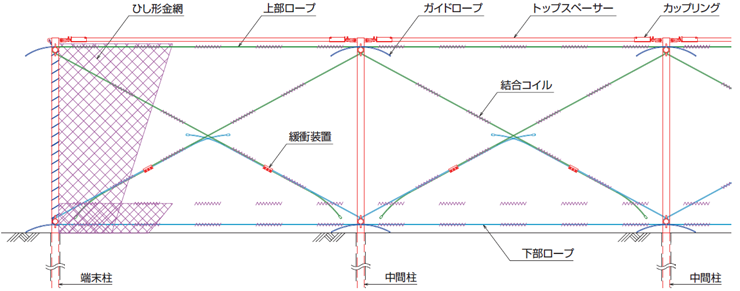

02_LP150図面
ページの先頭に戻る

実物実験

落石対策便覧(H29.12刊行)の性能検証条件に適合した実物実験を行いました。
03_実験供試体(LP150)
実験供試体 (LP150)
[条件]
  • 供試体  :
  • 実物大
  • スパン数 :
  • 3スパン
  • 支柱間隔 :
  • 5.0m
  • 柵高   :
  • 3.0m
  • 実験方法 :
  • 鉛直落下式
  • 重錘形状 :
  • 多面体コンクリート
  • 重錘落下高
  • 32m以上

  • 衝突速度 :
  • 25m/s以上
  • 入射角度 :
  • 阻止面に垂直
  • 衝突位置 :
  • スパン中央
  • 阻止面  :
  • 中間スパン
    端末スパン
ページの先頭に戻る

実験結果

タイプ 捕捉エネルギー 衝突速度 中間スパン 端末スパン
LP150 160kJ 25.0m/s 捕捉 捕捉
04_LP150捕捉
ページの先頭に戻る

施工実績

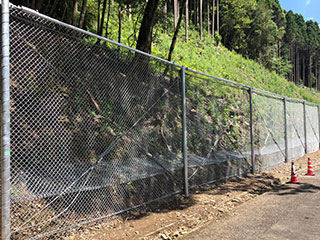

施工写真(宮崎県)
宮崎県
令和3年度防国法面第955-2-1-1号
国道219号楠之木2工区 落石対策工事(その3)

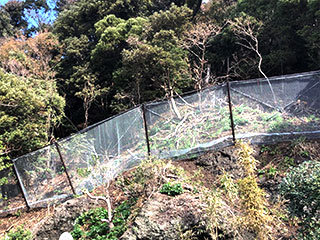

施工写真(福井県)
福井県
道路防災対策工事2-3-51

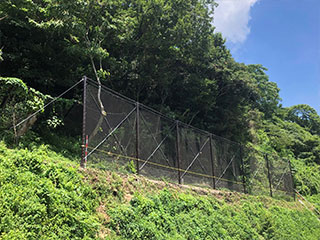

施工写真(熊本県)
熊本県
令和3年度広域連携防災第1023-0-102号
菊池赤水線広域連携交付金(災害防除)工事

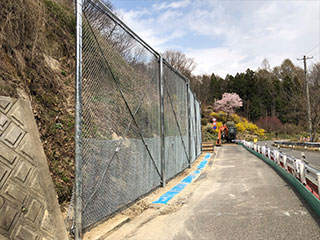

施工写真(福島県)
福島県
道路橋りょう整備(交付)工事(災害防除)
