「ＭＪネット」ベルテクス株式会社

MJ150／MJ300／MJ500／MJ750／
MJ1000／MJ2000／MJ3000

NETIS番号：SK-010023-VE（活用促進技術）（掲載期間終了）
落石対策便覧対応製品

超高エネルギー吸収型落石防護柵

特長

●	最大3000kJクラスの落石エネルギーに対応可能 150～3000kJクラスまでの落石エネルギーに対応した最適なタイプを選ぶことができます。また積雪地域でも対応可能です。
●	現場で製作する構造物が少なく施工が容易従来の落石防護柵のように、斜面上でのコンクリート基礎を必要としません。
●	自然と調和した景観を損なわないスリムな形状景観と融合した構造は、人々を威圧することなく山岳地域の安全を大きく高めます。

↑ページの先頭に戻る

概要説明

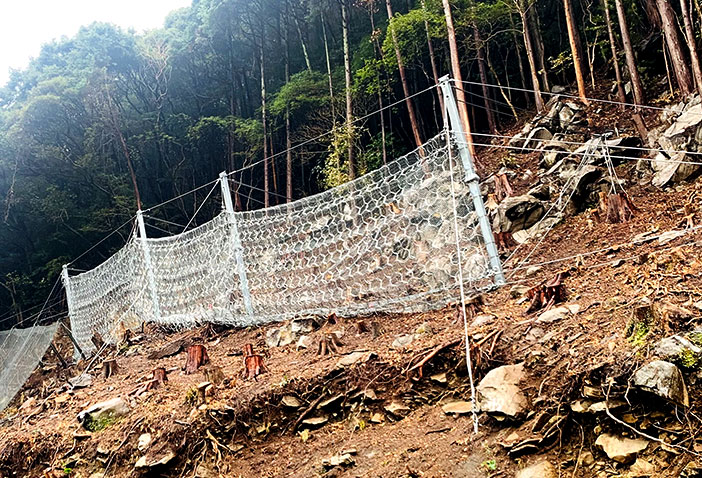

　MJネットは、ASMネットに加え、本体を斜面に固定するワイヤーにブレーキシステムを装備した最大3000kJクラスの落石を捕捉できる超高エネルギー吸収型落石防護柵です。
　ワイヤリングで作られたASMネット（ASM＝アンチサブマリン）は、湾内に侵入する潜水艦を捕獲するために利用されていたものです。

タイプ	対応エネルギー	支柱	ネット
MJ150	139kJ	□100×100	ASMネット
MJ300	302kJ	□125×125	ASMネット
MJ500	503kJ	□150×150	ASMネット
MJ750	753kJ	□150×150	ASMネット
MJ1000	1004kJ	□175×175	ASMネット
MJ2000	2007kJ	□175×175	ASMネット
MJ3000	3106kJ	□175×175	ASMネット

↑ページの先頭に戻る

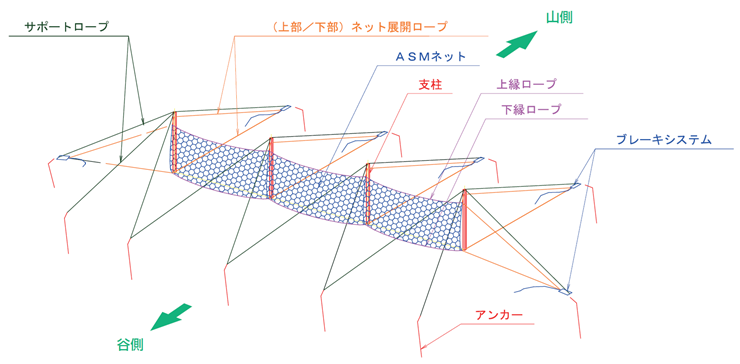

構造

↑ページの先頭に戻る

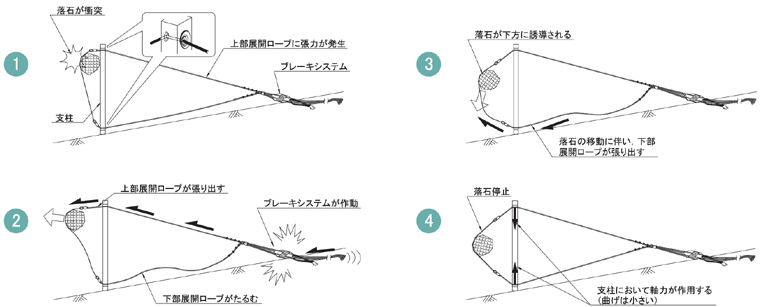

落石エネルギー吸収メカニズム

↑ページの先頭に戻る

実物実験

落石対策便覧（H29.12刊行）の性能検証条件に適合した実物実験を行いました。

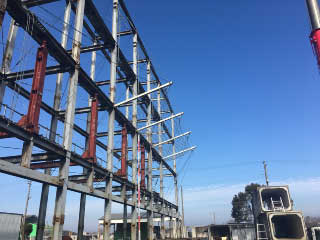

実験供試体（MJ750）

[条件]

供試体　：
実物大

スパン数：
3スパン

支柱間隔：
5.0m
(MJ150は10.0m)

柵高　　：
3.0m

実験方法：
鉛直落下式

重錘形状：
多面体コンクリート

重錘落下高：
32m以上

衝突速度　：
25m/s以上

入射角度　：
阻止面に垂直

衝突位置　：
スパン中央

阻止面　　：
中間スパン
端末スパン

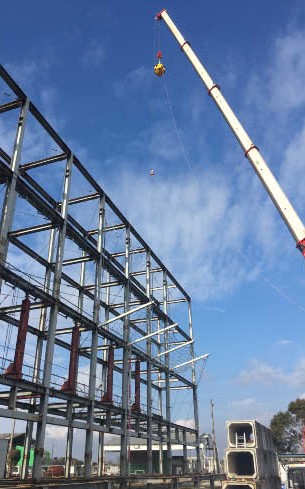

重錘と供試体（MJ750）

実験供試体（MJ150）
実験供試体（MJ300）

実験供試体（MJ500）
実験供試体（MJ750）

実験供試体（MJ1000）
実験供試体（MJ2000）

実験供試体（MJ3000）

各タイプ捕捉状況

↑ページの先頭に戻る

各タイプの実験結果

タイプ	捕捉エネルギー	衝突速度	中間スパン	端末スパン
MJ150	139kJ	25.4m/s	捕捉	捕捉
MJ300	302kJ	25.0m/s	捕捉	捕捉
MJ500	503kJ	25.2m/s	捕捉	捕捉
MJ750	753kJ	25.0m/s	捕捉	捕捉
MJ1000	1004kJ	25.0m/s	捕捉	捕捉
MJ2000	2007kJ	25.2m/s	捕捉	捕捉
MJ3000	3106kJ	25.0m/s	捕捉	捕捉

↑ページの先頭に戻る

施工実績

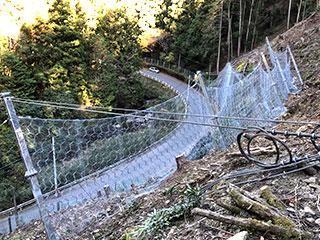

岐阜県
R2 市道本巣 3039号線(外山地内)
道路防災施設設置2期工事

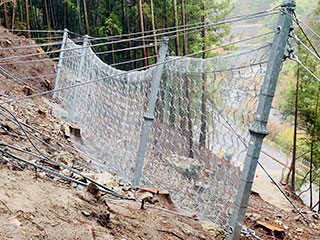

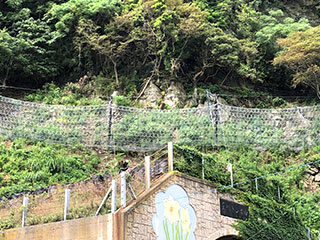

福井県
一般国道305号道路防災対策工事 31-1工事

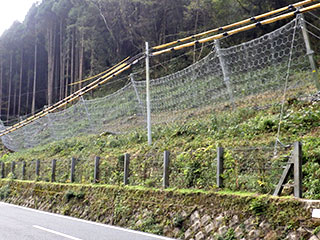

岡山県
83-6-9 公共道路工事(落石対策工その6)

福岡県
県道宗像笹栗線道路災害防除工事(2工区)

↑ページの先頭に戻る

落石捕捉実績

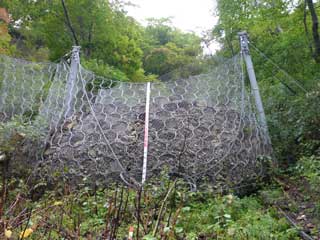

北海道
2012年　土砂と落石の捕捉

岩手県宮古市
2011年　震災による落石の捕捉
