ベルテクス株式会社
ロックバリア
RB-S100（積雪タイプ）／
RB150／RB300／RB500
NETIS番号：KT-150044-A（掲載期間終了）
落石対策便覧対応製品
高エネルギー吸収型落石防護柵

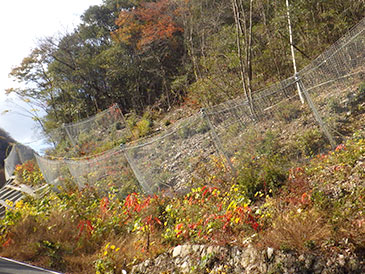

写真-01

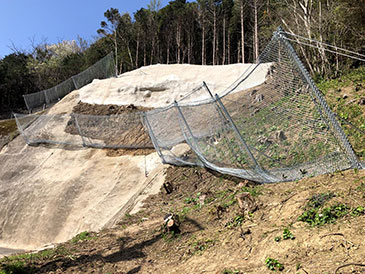

写真-02

特長

● 最大500ｋJの落石エネルギーに対応可能
100ｋJ〜500ｋJの落石エネルギーに対応した最適なタイプを選ぶことができます。
● 軽量で設置が容易な部品構成
アンカーは自穿孔式または軽量削孔機による他穿孔式が可能で大掛かりな設備を必要としないため、
条件の悪い現場でもスムーズに施工が可能です。
● 優れたメンテナンス性
支柱本体と基部は分離が可能であるため、メンテナンスに伴う交換作業を容易に行うことができます。
↑ページの先頭に戻る

概要説明

　ロックバリアは、最大500kJの落石を捕捉できる軽量でシンプルな部品を用いたコンパクトな高エネルギー吸収型落石防護柵です。
タイプ 対応エネルギー 支柱仕様 ワイヤロープ
RB-S100（積雪タイプ） 103kJ φ139.8mm φ12mm・φ16mm
RB150 160kJ φ114.3mm φ12mm・φ16mm
RB300 302kJ φ114.3mm φ12mm・φ16mm
RB500 503kJ φ114.3mm φ12mm・φ16mm
↑ページの先頭に戻る

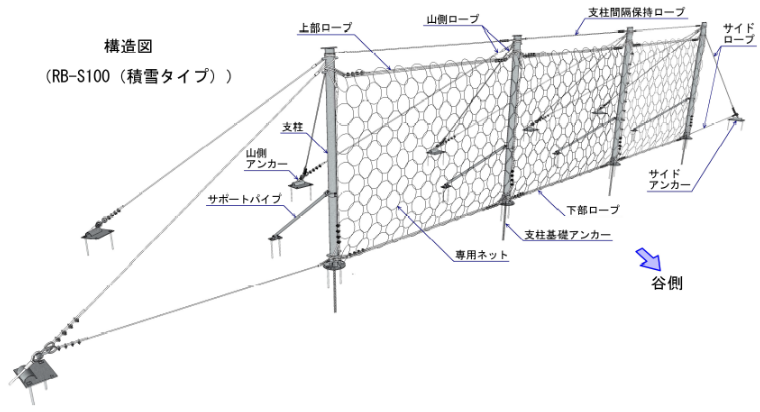

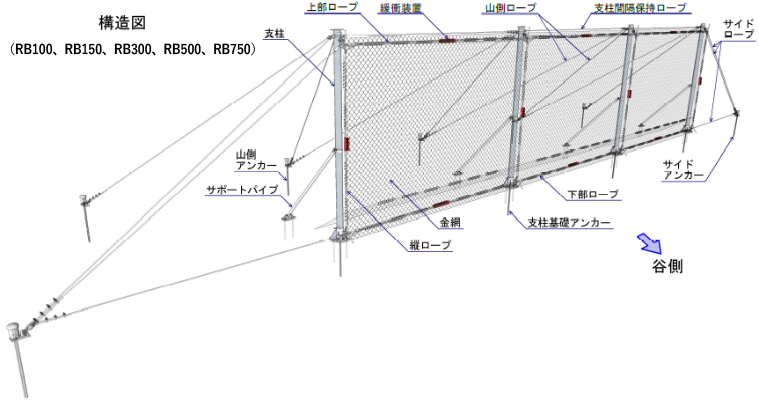

構造

03_RB図面
03_RB図面
↑ページの先頭に戻る

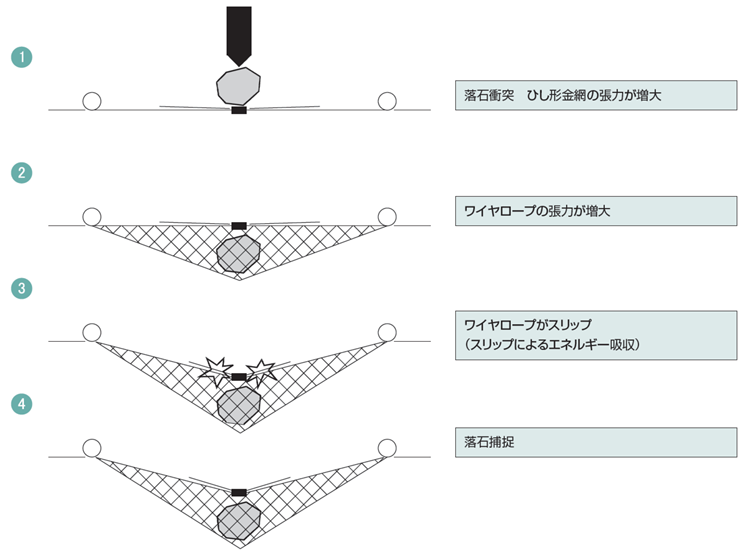

落石エネルギー吸収メカニズム

04_RB落石吸収図
↑ページの先頭に戻る

実物実験

落石対策便覧（H29.12刊行）の性能検証条件に適合した実物実験を行いました。

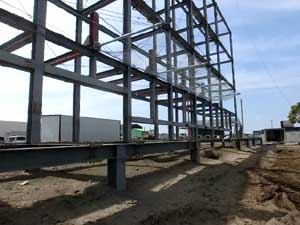

05_実験供試体(RB150)
実験供試体 （RB150）
[条件]
  • 供試体　　：
  • 実物大
  • スパン数　：
  • 3スパン
  • 支柱間隔　：
  • 5.0m
  • 柵高　　　：
  • 3.0m
  • 実験方法　：
  • 鉛直落下式
  • 重錘形状　：
  • 多面体コンクリート
  • 重錘落下高：
  • 32m以上

  • 衝突速度　：
  • 25m/s以上
  • 入射角度　：
  • 阻止面に垂直
  • 衝突位置　：
  • スパン中央
  • 阻止面　　：
  • 中間スパン
    端末スパン

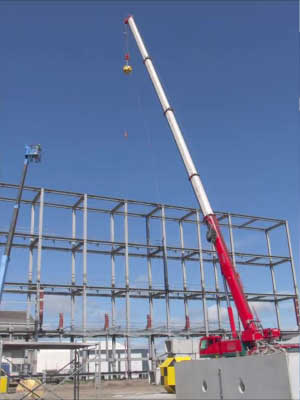

06_重錘と供試体(RB150)
重錘と供試体（RB500）
  • 07_実験供試体(RB-S100)
    実験供試体（RB-S100）
  • 08_実験供試体(RB150)
    実験供試体（RB150）
  • 09_実験供試体(RB150)
    実験供試体（RB150）
  • 10_実験供試体(RB300)
    実験供試体（RB300）
  • 11_実験供試体(RB300)
    実験供試体（RB300）
  • 11_実験供試体(RB500)
    実験供試体（RB500）

各タイプ捕捉状況
↑ページの先頭に戻る

各タイプの実験結果

タイプ 捕捉エネルギー 衝突速度 中間スパン 端末スパン
RB-S100（積雪タイプ） 103kJ 25.0m/s 捕捉 捕捉
RB150 160kJ 25.0m/s 捕捉 捕捉
RB300 302kJ 25.0m/s 捕捉 捕捉
RB500 503kJ 25.2m/s 捕捉 捕捉
↑ページの先頭に戻る

施工実績

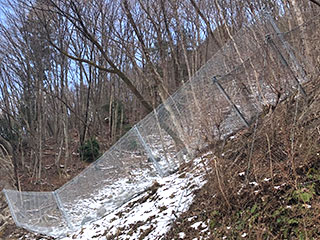

施工写真(岐阜県)
岐阜県
第工維43-046-B3-h-1号 公共 防災・安全交付金
(災害防除)(国補正)(一)下山名丸線【翌債】

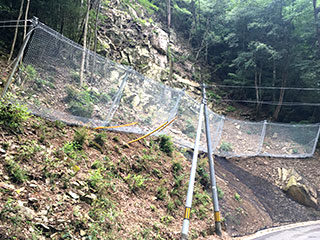

施工写真(広島県)
広島県
一般国道488号道路災害防除工事(落石対策)

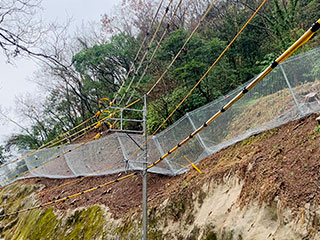

施工写真(佐賀県)
佐賀県
令和3年度 社会資本整備総合交付金事業第2号
宮の前・天ケ瀬・井上線落石対策工事

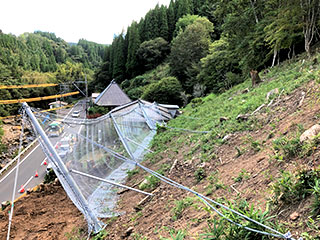

施工写真(大分県)
大分県
令和2年度 交付国改玖 第1号 道路改良工事
