M型/レギュラー型/S型
NETIS番号:CB-980032-VE
高エネルギー吸収型落石防護柵

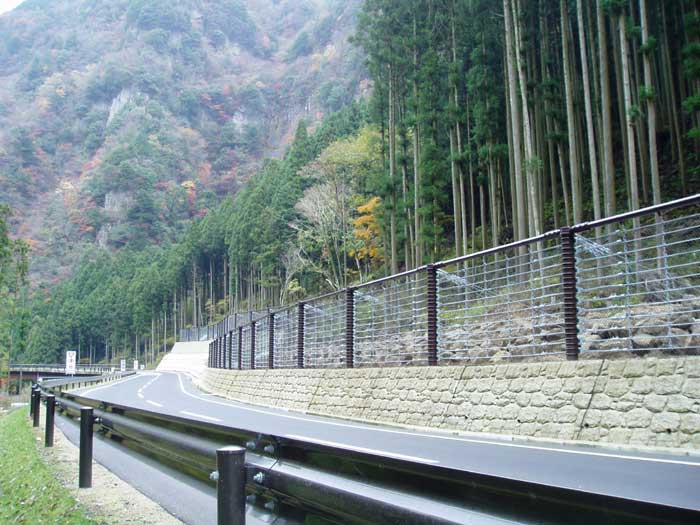

写真-01

特長

最大1500kJの落石エネルギーに対応可能
各種部材、緩衝装置を効率よく配置し従来型を上回る落石エネルギーを吸収します。
PC鋼材を配置したコンクリート充填鋼管柱
従来型と比べ、耐久とじん性が飛躍的に増大しました。
優れた耐久性
支柱、各種装置、横ロープ、金網等は優れた耐久性と耐蝕性を有しています。
ページの先頭に戻る

概要説明

 RSSは、ワイヤロープの摩擦によるスリップ、コンクリート充填鋼管支柱の塑性変形によって従来型をはるかに上回る最大1500kJの落石エネルギーを吸収できるようになった我が国初の高エネルギー吸収落石防護柵です。
タイプ 対応エネルギー 支柱 RSロープ
M型 400kJ φ267.4mm φ18mm
レギュラー型 1000kJ φ267.4mm φ18mm
S型 1500kJ φ318.5mm φ18mm
ページの先頭に戻る

構造

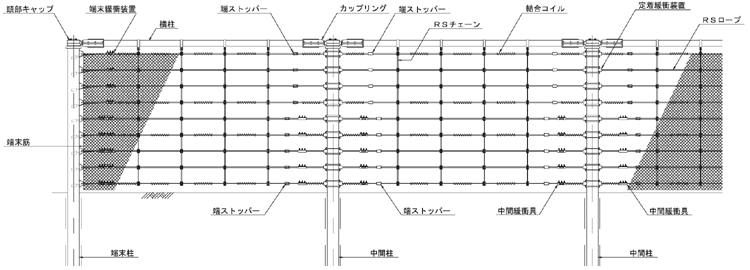

02_RSS図面
ページの先頭に戻る

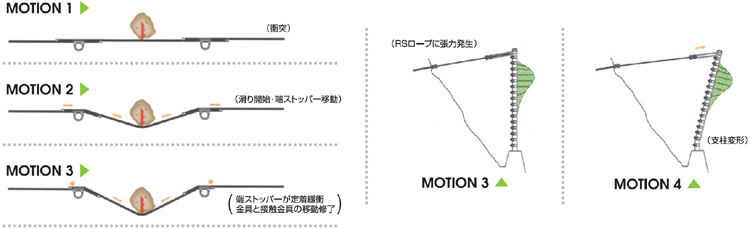

落石エネルギー吸収メカニズム

03_RSS落石吸収図
ページの先頭に戻る

施工実績

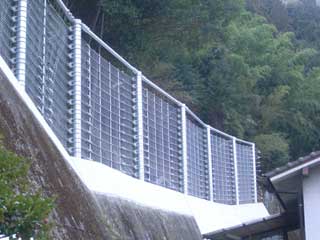

04_施工写真(福島県)
福島県 乙瀬(1)地区急傾斜地崩壊対策工事第1工区

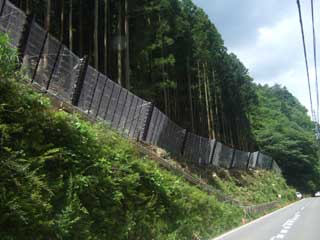

05_施工写真(奈良県)
奈良県 奈良曽爾村名張曽爾線
06_施工写真(岩手県)
岩手県 宮古(急傾斜)
07_施工写真(岩手県)
岩手県 国道106号 箱石地区落石対策工事
