ベルテクス株式会社
スロープガードフェンスタイプLE
LE100/LE300
NETIS番号:HR-100008-VR
落石対策便覧対応製品
崩壊土砂防護柵

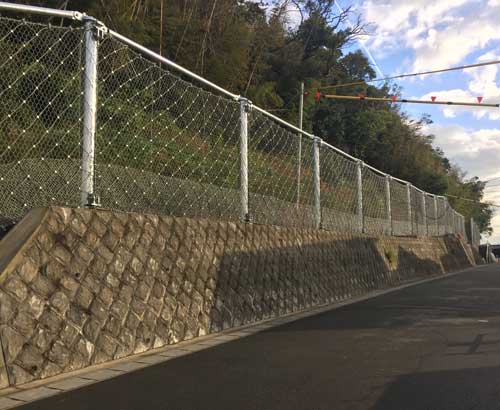

写真-01

特長

狭隘地など様々な立地で施工が可能
支柱を直接地山に建て込む杭基礎構造であるため、設置スペースの狭い現場や斜面上など、
様々な立地での施工が可能です。
軟弱地盤でも設置可能
支柱を直接地山に建て込む杭基礎構造であるため、軟弱な地盤でも、
条件によっては地盤改良を行わず設置することができます。
土砂のすり抜けがないワイヤネット構造
ワイヤロープを格子状に連結したパネル式ワイヤネットを用いているため、
ワイヤロープを水平に張設した防護柵と比べて土砂のすり抜けがありません。
ページの先頭に戻る

概要説明

 スロープガードフェンスタイプLEは、道路際や民家裏で崩壊土砂を受け止める待ち受け型の鉛直式崩壊土砂防護柵です。支柱間に設置したパネル式ワイヤネットと金網で土砂の流出を防ぎます。
タイプ 対応エネルギー
LE100 100kJ
LE300 300kJ
ページの先頭に戻る

構造

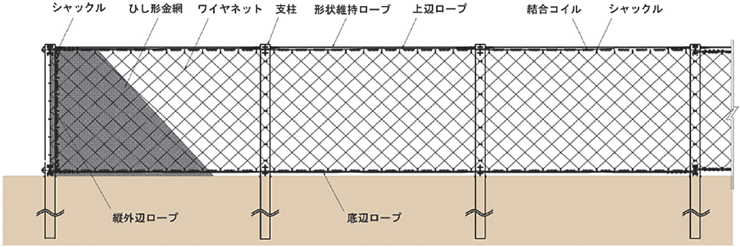

03_LOOP-E図面
ページの先頭に戻る

実物実験

落石対策便覧(H29.12刊行)の性能検証条件に適合した実物実験を行いました。
[条件]
  • 供試体 :
  • 実物大
  • スパン数
  • 3スパン
  • 支柱間隔
  • 5.0m
  • 柵高  :
  • 3.2m

  • 実験方法 :
  • 鉛直落下式
  • 重錘形状 :
  • 多面体コンクリート
  • 重錘落下高
  • 32m以上
  • 衝突速度 :
  • 25m/s以上

  • 入射角度
  • 阻止面に垂直
  • 衝突位置
  • スパン中央
  • 阻止面 :
  • 中間スパン、端末スパン
03_実験写真(設備全体)
実験設備全体
04_実験写真(LE100)
LE100
05_実験写真(LE300)
LE300
ページの先頭に戻る

各タイプの実験結果

タイプ 捕捉エネルギー 衝突速度 中間スパン 端末スパン
LE100 109kJ 25.3m/s 捕捉 捕捉
LE300 318kJ 25.1m/s 捕捉 捕捉
ページの先頭に戻る

施工実績

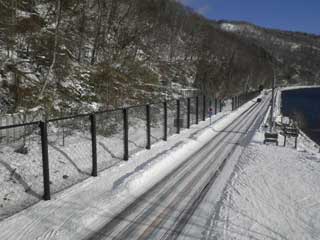

06_施工写真(北海道)
北海道 一般国道453号千歳市幌美内防災工事

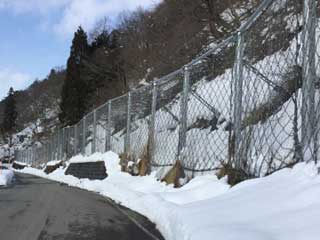

07_施工写真(新潟県)
新潟県 予防治山工事
