ベルテクス株式会社
スノーロックフェンス
タイプ1/タイプ2/タイプ3
NETIS番号:KT-130055-A(掲載期間終了)
雪崩予防・落石防護兼用柵

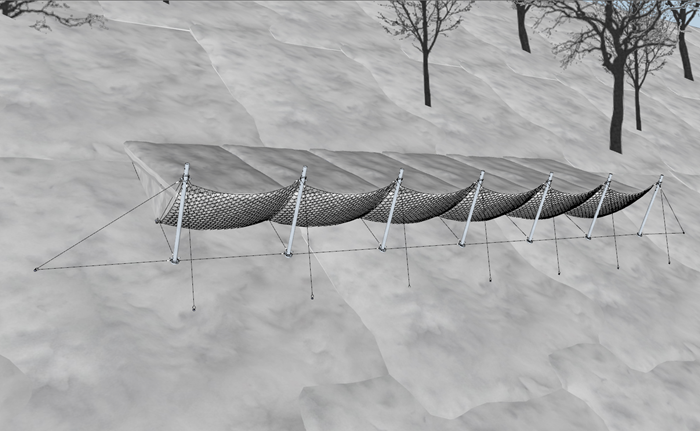

写真-01

特長

優れた施工性
部品・部材が軽量かつシンプルであるので、施工性に優れます。
効率的な荷重分散
積雪などによる荷重は防護柵全体で受け、フレキシブルな部材で全体に分散させます。
落石対策との兼用も可能
積雪深最大で5〜6m程度まで対応可能で、100kJまでの落石を捕捉することができます。
ページの先頭に戻る

概要説明

 スノーロックフェンスは、これまで別々であった「雪崩予防」と「落石防護」を併せて対応する兼用柵で、ヨーロッパでの豊富な実績に裏付けられた信頼性の高い工法です。
タイプ 対応エネルギー 支柱 支柱高 延長
1 100kJ φ139.8 3.4m 10.0m〜
2 100kJ φ165.2 4.1m 10.0m〜
3 100kJ φ216.3 4.8m 10.0m〜
ページの先頭に戻る

構造

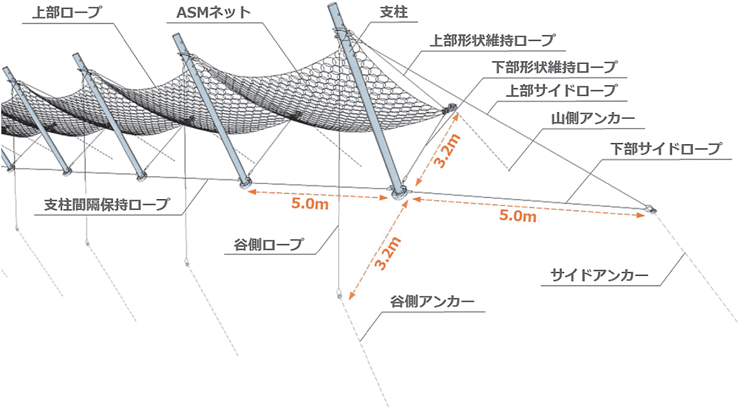

02_スノーロックフェンス図
ページの先頭に戻る

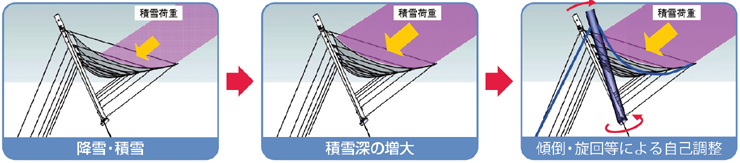

積雪時の挙動

03_積雪時の挙動
ページの先頭に戻る

施工実績

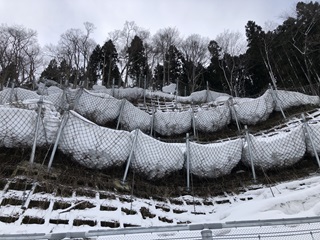

04_施工写真(山形県)
山形県 主要地方道戸沢大蔵線雪崩予防施設設置工事

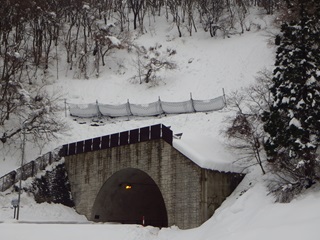

05_施工写真(秋田県)
秋田県 平成24年度 地方道路交付金工事(雪寒)
