SPARCフェンス

SPARC100／SPARC300

NETIS番号：HR-130008-A

落石対策便覧対応製品

多機能型落石防護柵

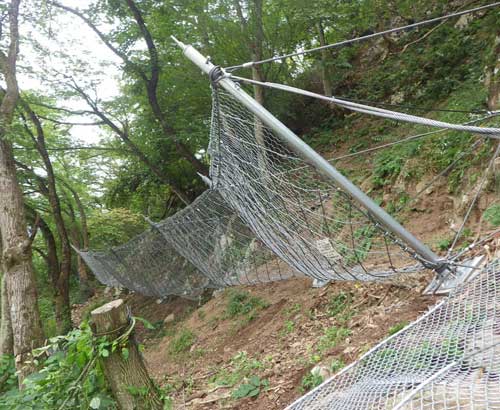

写真-01

特長

●	最大300kJの落石エネルギーに対応可能 100kJ/300kJの落石エネルギーに対応した最適なタイプを選ぶことができます。
●	落石を繰り返し捕捉し維持管理の頻度を低減落石捕捉後における部材の変形や柵高の減少が小さいため、設計で想定する最大規模の落石を繰り返し捕捉することができます。
●	落石・雪崩・堆積土砂とマルチに対応緩衝装置を用いない構造のため、積雪や堆積土砂の静荷重にも対応することができます。

↑ページの先頭に戻る

概要説明

　SPARCフェンスは、主に斜面に設置して道路や民家を落石から守る落石防護柵です。最大300kJの落石エネルギーに対応します。

タイプ	対応エネルギー	山側アンカー	サイドアンカー
SPARC100	100kJ	φ16×2	φ18×2
SPARC300	300kJ	φ18×2	φ18×4

↑ページの先頭に戻る

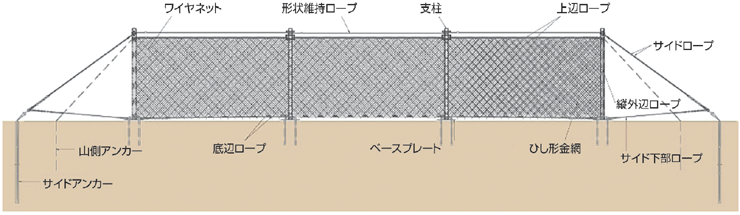

構造

02_SPARCフェンス図面

↑ページの先頭に戻る

実物実験

落石対策便覧（H29.12刊行）の性能検証条件に適合した実物実験を行いました。

03_実験供試体(SPARC100)

実験供試体（SPARC100）

[条件]

供試体　　：
実物大

スパン数　：
3スパン

支柱間隔　：
5.0m

柵高　　　：
3.0m

実験方法　：
鉛直落下式

重錘形状　：
多面体コンクリート

重錘落下高：
32m以上

衝突速度　：
25m/s以上

入射角度　：
阻止面に垂直

衝突位置　：
スパン中央

阻止面　　：
中間スパン
端末スパン

04_実験供試体(SPARC100)

実験供試体（SPARC100）

05_実験供試体(SPARC300)

実験供試体（SPARC300）

↑ページの先頭に戻る

各タイプの実験結果

タイプ	捕捉エネルギー	衝突速度	中間スパン	端末スパン
SPARC100	106kJ	25.1m/s	捕捉	捕捉
SPARC300	318kJ	25.1m/s	捕捉	捕捉

↑ページの先頭に戻る

施工実績

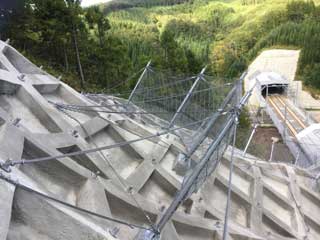

06_施工写真(北海道)

北海道　木古内地区トンネル防護設備

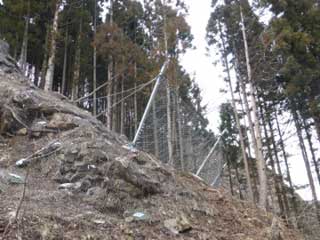

07_施工写真(福島県)

福島県　阿武隈川水系荒川法面対策工事
