ベルテクス株式会社
クロスコントロールネット
NETIS番号:CG-130002-A
落石予防工

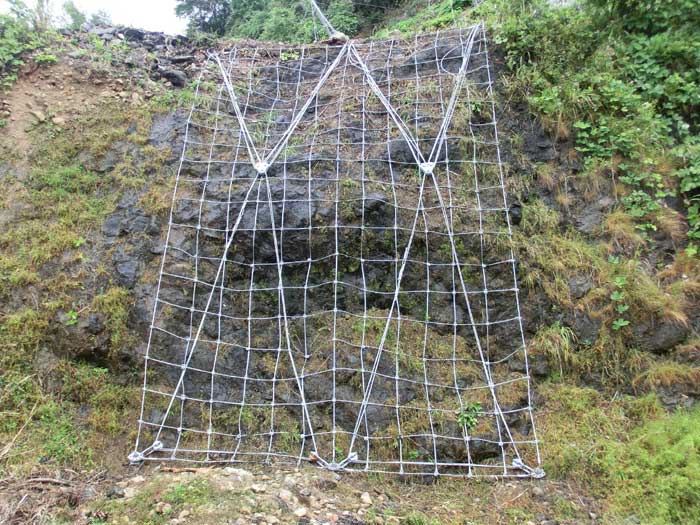

写真-01

特長

施工性の向上
複数の岩塊を一体化することでアンカー設置間隔を標準で縦10m、横3mまで広げることで
アンカー本数を削減できます。
部材の負担軽減
分散金具を設置することでロックアンカーに加わる荷重をワイヤロープと固定した場合と比較すると50%以上低減させることができます。
制御金具でワイヤロープの破断を防止
40kNで滑動する部材をワイヤロープに取り付け、過度の負荷による部材の破断を防止します。
ページの先頭に戻る

概要説明

 クロスコントロールネットは、斜面に点在する重量の比較的大きい複数岩塊を一体化し、挙動をまとめて抑制できる落石予防工です。
 また、単体の不安定岩塊等において、周囲の地形状況からワイヤロープ掛工での対策が困難な場合に活用できます。
主な対策工と対応可能重量(目安)
除去工 〜7,000kN(約700t)
接着工
ロープ掛工 〜500kN(約50t)
ロープ伏工 〜65kN(約6.5t)
クロスコントロールネット 〜630kN(約63t)
ページの先頭に戻る

構造

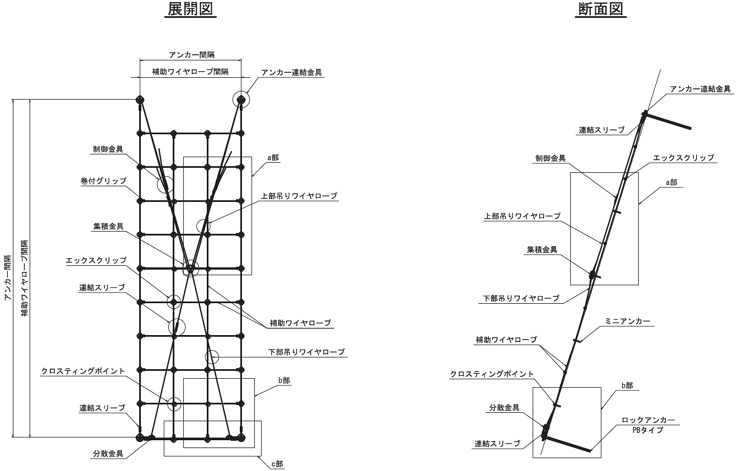

02_RSS図面
ページの先頭に戻る

施工実績

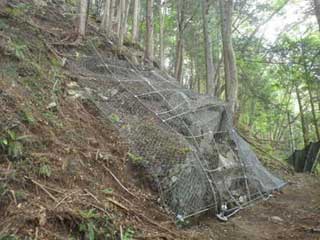

03_施工写真(長野県)
長野県 平成25年度 三遠南信千代地区法面防災
対策工事

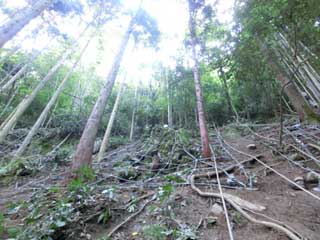

04_施工写真(鳥取県)
鳥取県 田原谷地区急傾斜地崩壊対策工事(転石対策)

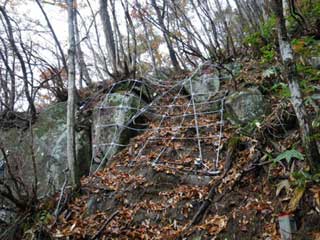

05_施工写真(鳥取県)
鳥取県 県道加茂用瀬線(江波2)道路災害
防除工事(交付金)

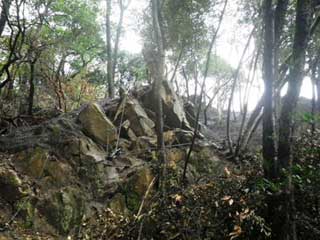

06_施工写真(福井県)
福井県 予防治山工事
