NETIS登録番号：KT-070060-V
大型田パネル

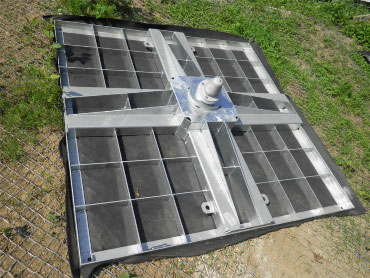

大型田パネルとは
『大型田パネル』は、グラウンドアンカーを施工するのり面に適用可能です。
全面緑化が可能！
特に根茎の成長を阻害しないため植物の生育が良好で、植生基材吹付工等との適用性に優れています。グラウンドアンカー受圧構造体として、現場打のり枠工では多くの現場作業員を必要としましたが、『大型田パネル』では大幅な人員削減が可能です。
大型田パネル 特徴
- 受圧板設置後、のり面の全面が緑化できる。
- 鋼製なので強度、耐久性に優れ、品質管理が容易。
- コンクリート二次製品に比較して軽量。
- 現場作業を大幅に省力化、工程短縮できる。
- 作業員不足に対応できる。
大型田パネル 適用箇所
- グラウンドアンカーを施工するのり面（擁壁の補強等も可能）。
- 景観、環境保全を重視する、全面緑化が必要なのり面。
- 工期短縮の必要な工事。
- 地山が不安定で、逆巻工法で施工するのり面。
大型田パネル 規格
| 製品名 | サイズ | 重量 | 許容荷重 | 設置面積 |
|---|---|---|---|---|
| DP23L-320 | 2300mm × 2300mm | 約425kg | 320kN | 5.246m2 |
| DP23L-480 | 2300mm × 2300mm | 約518kg | 480kN | |
| DP19L-740 | 1900mm × 1900mm | 約378kg | 740kN | 3.565m2 |
| DP15L-1200 | 1450mm × 1450mm | 約284kg | 1,200kN | 2.060m2 |
※標準仕様は、亜鉛メッキになります。（JIS H 8641：HDZ55）

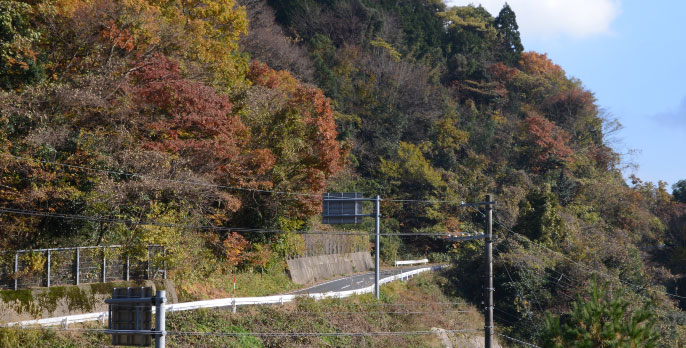

施工事例

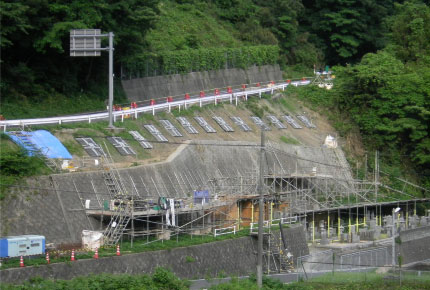

設置完了の大型田パネル

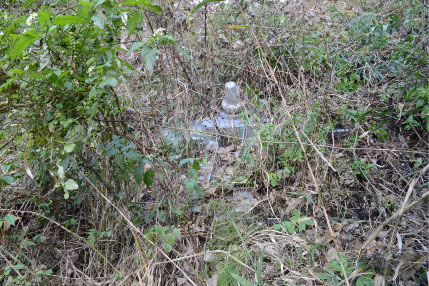

大型田パネル 施工後２年
