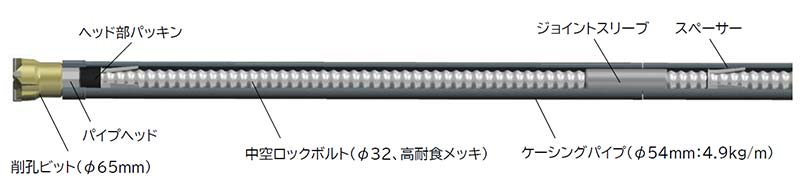

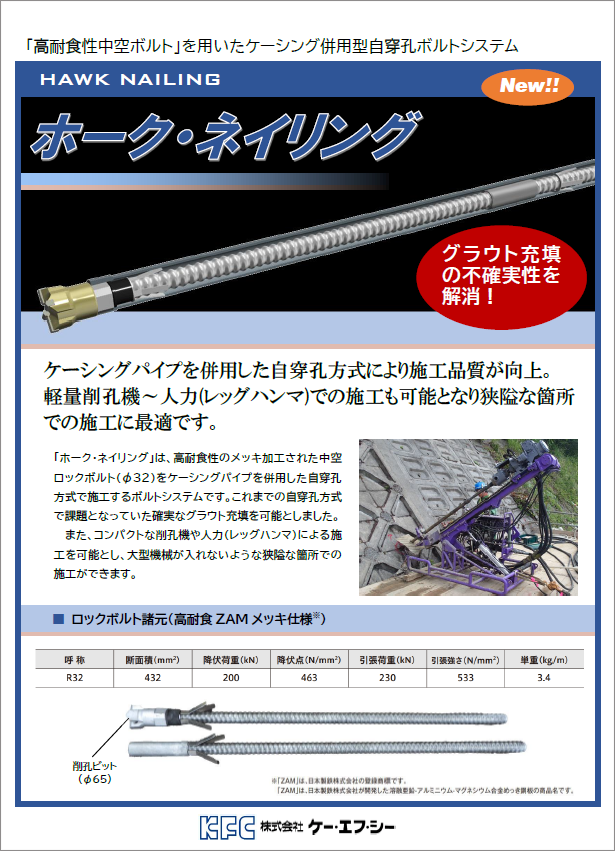

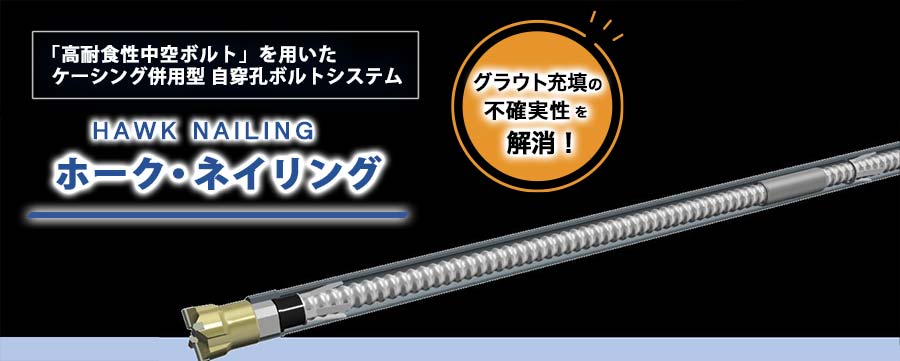

「ホーク・ネイリング」は、 高耐食性のメッキ加工された中空ロックボルト（φ32）をケーシングパイプを併用した自穿孔方式で施工するボルトシステムです。これまでの自穿孔方式で 課題となっていた確実なグラウト充填を可能としました。

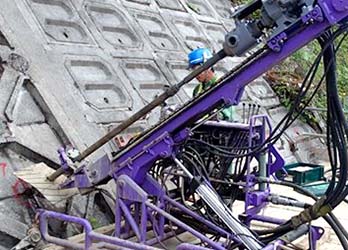

また、コンパクトな削孔機 や人力（レッグハンマ）による施工を可能とし 、大型機械が入れないような 狭隘な箇所での施工ができます。
| 呼称 | 断面積 (mm²) |
降伏荷重 (kN) |
降伏点 (N/mm²) |
引張荷重 (kN) |
引張強さ (N/mm²) |
単重 (Kg/m) |
|---|---|---|---|---|---|---|

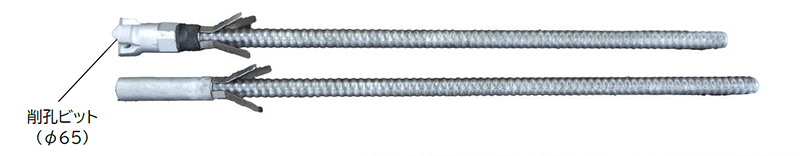

| R32 | 432 | 200 | 463 | 230 | 533 | 3.4 |
※「ZAM」は、日本製鉄株式会社の登録商標です。
「ZAM」は、日本製鉄株式会社が開発した溶融亜鉛・アルミニウム・マグネシウム合金めっき鋼板の商品名です。
ロックボルトにセットしたスイベルよりエアー等を供給して所定深度まで削孔します。
削孔ズリはケーシングパイプと孔壁の隙間を通って排出されます。
（外返し削孔となります。）

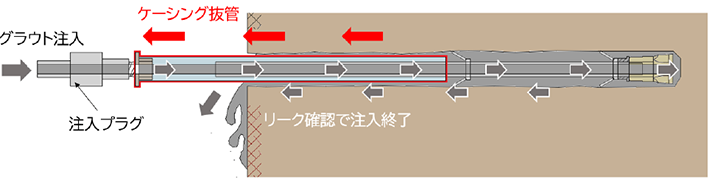

注入ヘッドを取付けたケーシングパイプを通してセメントミルクを充填注入します。リーク確認後、 補充注入を行いながら、残りのケーシングパイプを回収します 。
（充填性確認試験結果例）

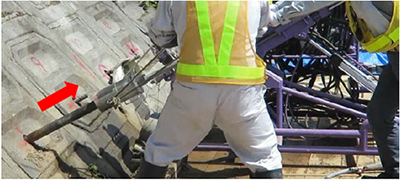

本システムでは人力による抜管作業が可能です。抜管に用いる治具はクサビ部と打撃部（錘）に分かれており、打撃部をケーシングパイプに挿入後、クサビ部をセットして打撃部を上向きに打ち上げながら抜管します。
|
