IBO-Zロックボルト｜株式会社ケー・エフ・シー

IBO-Zロックボルトの概要

現行品のIBOロックボルト・R32にZAM®を使用することで優れた耐食性能を発揮し、
トンネルの長寿命化に貢献します。

現場での取扱いが非常に容易なＲ32ネジを全長にわたって転造した高耐食メッキ中空ロックボルトです｡自穿孔ボルトとしてはもちろん中空を利用して注入用ボルトとしても有効です｡作業性が良い自穿孔式-削孔ロッドがそのままロックボルトになるため､ロッド回収とロックボルト挿入の手間が省略できサイクルタイムを短縮できます｡

↑ページの先頭へ

特長

耐食性能が格段にアップしたため、トンネル補修工事でのロックボルト施工に最適です。
ボルト頭部吐出を最小限に抑えられる特殊ナットをご用意いたしました。
ZAM®は硬度の高いめっき層を有しているため、自穿孔ボルトとして用いても損傷しにくくなりました。
削孔作業とボルト挿入作業を同時に行えるため、補修工事等でのサイクルタイム短縮が可能となります。

※「ZAM」は、日本製鉄株式会社の登録商標です。

「ZAM」は、日本製鉄株式会社が開発した溶融亜鉛・アルミニウム・マグネシウム合金めっき鋼板の商品名です。

↑ページの先頭へ

赤錆発生の調査結果

供試体	部位	試験前	SST500hr	CCT60サイクル
ZAM	標準部
溶融亜鉛メッキ HDZ 55	標準部

SST：塩水噴霧促進試験　CCT：複合サイクル促進試験

※「ZAM」は、日本製鉄株式会社の登録商標です。

「ZAM」は、日本製鉄株式会社が開発した溶融亜鉛・アルミニウム・マグネシウム合金めっき鋼板の商品名です。

↑ページの先頭へ

IBO-Z ロックボルト諸元表

呼称	断面積 (mm²)	降伏荷重 (kN)	降伏点 (N/mm²)	引張荷重 (kN)	引張強さ (N/mm²)	単重 (Kg/m)
R32	432	200	463	230	533	3.4

↑ページの先頭へ

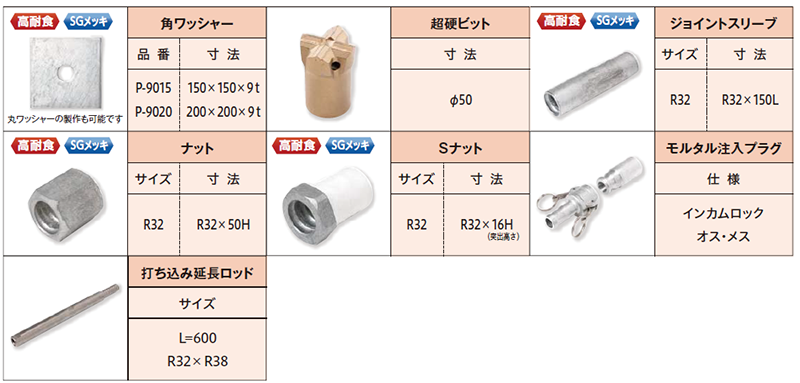

付属品

↑ページの先頭へ

カタログダウンロード

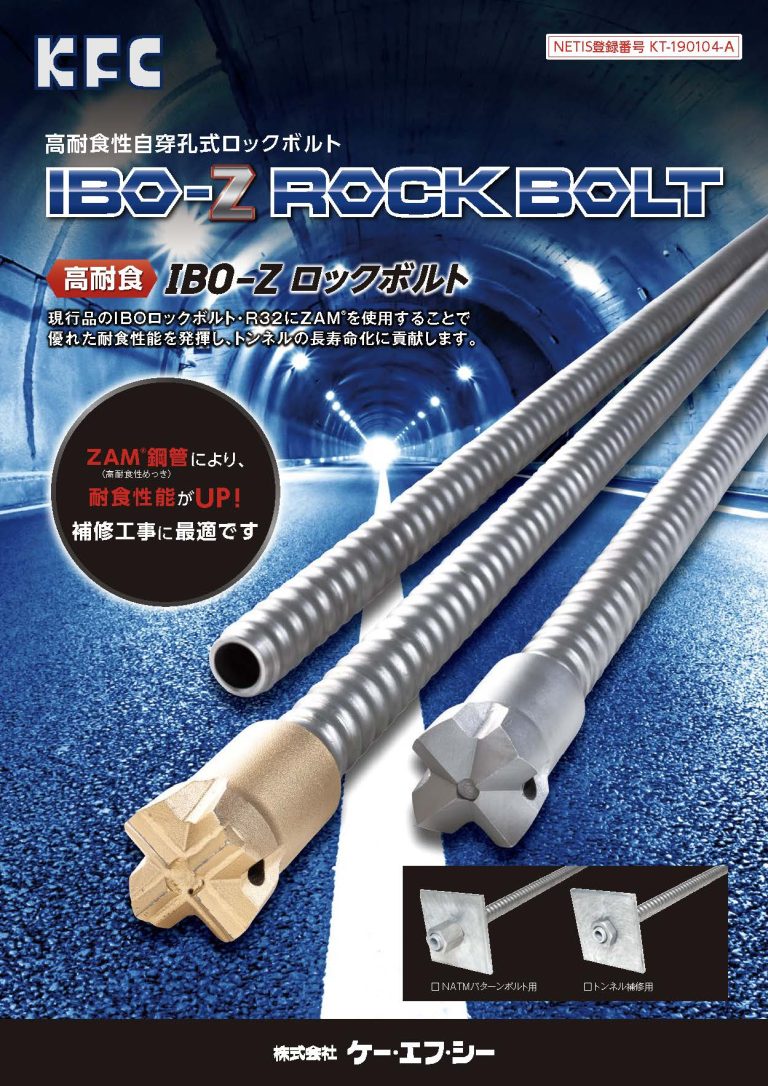

「IBO-Zロックボルト」カタログ（PDF）

↑ページの先頭へ
