概要

ＫＪＳ（KOWA JACKING SYSTEM）除去アンカー工法とは、

アンボンドＰＣ鋼より線（ＰＣ鋼より線とポリエチレン被覆の間にグリスを充填したもの）を使用し耐荷体の先端部に巻きかけて、これを複数組み合わせることでテンドンを構成するアンカー工法です。

　アンカーに作用する導入力は、ＫＪＳ緊張装置ＤＰＨ（差動緊張装置）によって均等な分散圧縮力を支持地盤へ伝達します。
　また、定着前に行う品質を保証する試験が施工しやすい機能を有し、ＰＣ鋼より線の除去はレッカーや高速油圧ジャッキなどにより行うことができ、極めて効率的で信頼性の高い除去アンカー工法です。

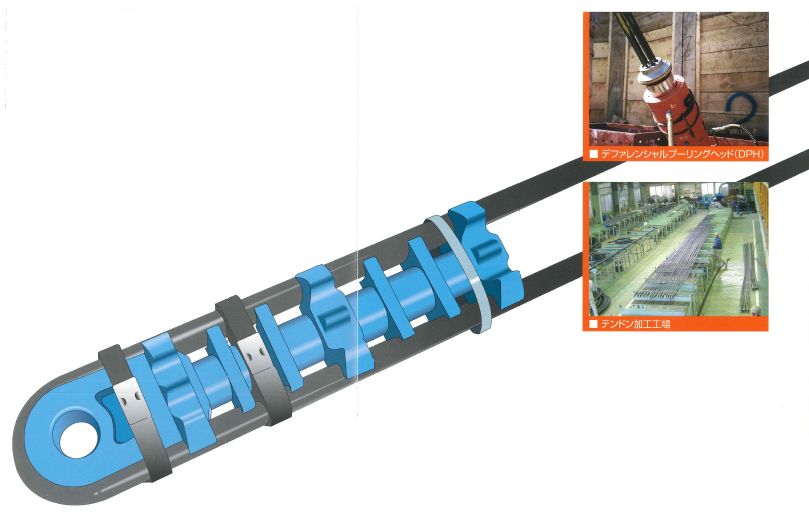

■耐荷体

本工法における利点とその特徴

１: ＤＰＨ（差動緊張装置）によって各耐荷体に掛かる荷重は均等になります。
２: ＫＪＳジャッキにより、緊張試験と定着を連続して行えます。
３: テンドン構成部品が少なく簡素です。
４: 除去が容易で確実にできます。

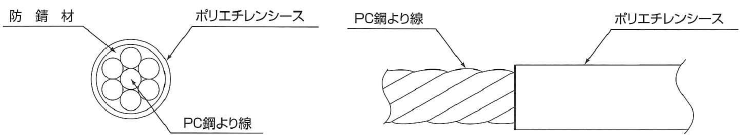

アンボンドPC鋼より線

PC 鋼より線 JIS 規格

PC鋼より線 SWPR7B	呼び名 (mm)	引張り荷重 kN / (tf)	降状荷重 kN / (tf)	伸び %	リラクセーション %
7本より	12.7	183/(18.70)	156/(15.90)	3.5以上	2.5以下
〃	15.2	261/(26.60)	222/(22.60)	〃	2.5以下

耐荷体の配置

　耐荷体は、使用するアンボンドＰＣ鋼より線の数に応じてＡタイプ、Ｂタイプを選択してその配置を決めます。使用する耐荷体の数は、Ｂタイプは６個まで、Ａタイプについては２個までとし必要な時は設計荷重の見直しなど、対象地盤に合わせた設計を行います。

通常の地盤（N値＜50を目安とする）

Ａ＝ダブル　Ｂ＝シングル

	第１	第２	第３	第４	第５	第６
J5-2	Ｂ	－	－	－	－	－
J5-4	Ｂ	Ｂ	－	－	－	－
J5-6	Ｂ	Ｂ	Ｂ	－	－	－
J5-8	Ｂ	Ｂ	Ｂ	Ｂ	－	－
J5-10	Ｂ	Ｂ	Ｂ	Ｂ	Ｂ	－
※J5-12	Ｂ	Ｂ	Ｂ	Ｂ	Ｂ	Ｂ
※J6-10	Ｂ	Ｂ	Ｂ	Ｂ	Ｂ	－

※J5-12及びJ6-10は、充分な検討が必要なため、設計の際には御相談ください。

地盤が強い時（N値≧５０を目安とする）

Ａ＝ダブル　Ｂ＝シングル

	第１	第２	第３	第４	第５
J5-2	Ｂ	－	－	－	－
J5-4	Ａ	－	－	－	－
J5-6	Ａ	Ｂ	－	－	－
J5-8	Ａ	Ａ	－	－	－
J5-10	Ａ	Ａ	Ｂ	－	－
J5-12	Ａ	Ａ	Ｂ	Ｂ	－
J5-12	Ａ	Ｂ	Ｂ	Ｂ	Ｂ
J6-10	Ｂ	Ｂ	Ｂ	Ｂ	Ｂ

※Aタイプ使用…強い地盤（N値50以上）かつ礫質土等の良好な地盤の場合。
注）N値50以上であっても、砂質地盤、粘性地盤、高水圧地盤等では所定の強度が得られないようなケースも出てくるので充分検討が必要である。

設計荷重・最大試験荷重表

アンカータイプ	削孔径 (mm)	PC鋼より線 SWPR7B	鋼材断面積 mm²	設計荷重 kN/(tf)	最大試験荷重 kN/(tf)
J5-2	φ135	φ12.7×2	197.42	214/(21.8)	252/(25.6)
J5-4	φ135	φ12.7×4	394.84	428/(43.6)	504/(51.2)
J5-6	φ135	φ12.7×6	592.26	642/(65.4)	756/(76.8)
J5-8	φ135	φ12.7×8	789.68	856/(87.2)	1008/(102.4)
J5-10	φ135	φ12.7×10	987.10	1070/(109.0)	1260/(128.0)
J5-12	φ135	φ12.7×12	1184.52	1284/(130.8)	1512/(153.6)
J6-10	φ165	φ15.2×10	1387	1526/(155.6)	1798/(183.3)
