概要
KJS残置アンカー工法とは、Kowa Jacking Systemの頭文字を取って名付けられた工法で、 1989年５月に緊張工法として特許を取得して以来、あらゆる仮設現場において幅広く採用され、くさび定着工法の優秀性を確立しています。

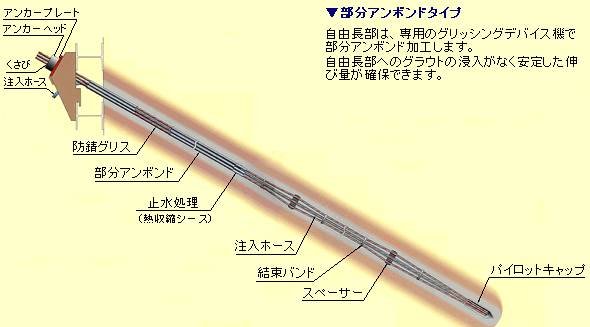

▼ポリシースタイプ
自由長部は、空隙が多いため、グラウトの浸入に注意する必要があります。
境界部の止水は、もっとも信頼性の高いエポキシ樹脂と一般的な止水ブチルゴム（サンタックシーラー）等があります。
▼ブルーホースタイプ
自由長部に、排水用のホースを使用するタイプです。
現場組立て加工に適しています。
自由長部はグリス塗布、防錆テープ等から選べます。
※注入ホースは、オプションになります。
KJSケーブルの規格
Φ12.7mm B種
※削孔径 J5-2〜７→Φ115以上
J5-8〜12→Φ135以上
| 呼び名 | 使用 アンカーヘッド |
鋼線断面積 (mm2) |
鋼線単位質量 (kg/m) |
引張荷重 Tus(kN) |
降伏荷重 Tys(kN) |
設計荷重 0.65Tus(kN) |
見かけ(mm) | 使用ジャッキ | |
|---|---|---|---|---|---|---|---|---|---|
| 直径 | 周長 | ||||||||
| J5-2 | J5-2 | 197.4 | 1.548 | 366 | 312 | 237.9 | 24.60 | 77.28 | 600kN-180S |
| J5-3 | J5-3 | 296.1 | 2.322 | 549 | 468 | 356.9 | 36.90 | 115.92 | |
| J5-4 | J5-4 | 394.8 | 3.096 | 732 | 624 | 475.8 | 49.20 | 154.56 | |
| J5-5 | J5-7 | 493.6 | 3.870 | 915 | 780 | 594.8 | 54.10 | 170.00 | 1000kN-180S |
| J5-6 | 592.3 | 4.644 | 1098 | 936 | 713.7 | 55.40 | 173.90 | ||
| J5-7 | 691.0 | 5.418 | 1281 | 1092 | 832.7 | 56.60 | 177.80 | ||
| J5-8 | J5-9 | 789.7 | 6.192 | 1464 | 1248 | 951.6 | 68.00 | 213.60 | 1500kN-200S |
| J5-9 | 888.4 | 6.966 | 1647 | 1404 | 1070.6 | 68.00 | 213.60 | ||
| J5-10 | J5-12 | 987.1 | 7.740 | 1830 | 1560 | 1189.5 | 68.00 | 213.60 | |
| J5-11 | 1085.8 | 8.514 | 2013 | 1716 | 1308.5 | 68.00 | 213.60 | ||
| J5-12 | 1184.5 | 9.288 | 2196 | 1872 | 1427.4 | 68.00 | 213.60 | ||
Φ15.2mm B種
※削孔径 J6-7〜12→Φ135以上
| 呼び名 | 使用 アンカーヘッド |
鋼線断面積 (mm2) |
鋼線単位質量 (kg/m) |
引張荷重 Tus(kN) |
降伏荷重 Tys(kN) |
設計荷重 0.65Tus(kN) |
見かけ(mm) | 使用ジャッキ | |
|---|---|---|---|---|---|---|---|---|---|
| 直径 | 周長 | ||||||||
| J6-7 | J6-7 | 970.9 | 7.707 | 1827 | 1554 | 1187.6 | 68.56 | 215.40 | 1500kN-200S |
| J6-8 | J6-9 | 1109.6 | 8.808 | 2088 | 1776 | 1357.2 | 88.30 | 282.07 | 2500kN-250S |
| J6-9 | 1248.3 | 9.909 | 2349 | 1998 | 1526.6 | 88.30 | 277.43 | ||
| J6-10 | J6-12 | 1387.0 | 11.010 | 2610 | 2220 | 1696.5 | 90.65 | 284.79 | |
| J6-11 | 1525.7 | 12.111 | 2871 | 2442 | 1866.2 | 91.08 | 286.14 | ||
| J6-12 | 1664.4 | 13.212 | 3132 | 2664 | 2035.8 | 91.51 | 287.50 | ||
品質保証試験と定着作業の連続性
品質保証試験において、定着くさびをセットしたまま確認試験または適性試験（新基準）を行なった後に定着が可能です。
【載荷時】
くさびが上がった状態。
【除荷時】
シャッター板によりくさびが浮いている状態。
【定着時】
シャッター板を抜いて、定着した状態。

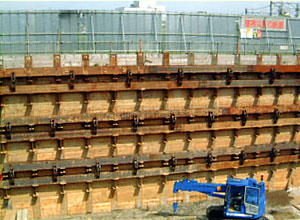

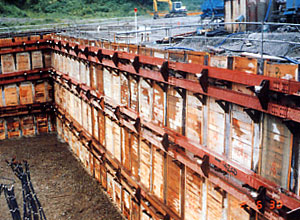

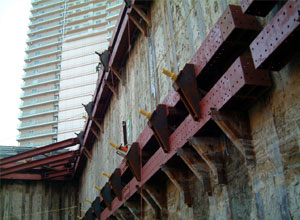

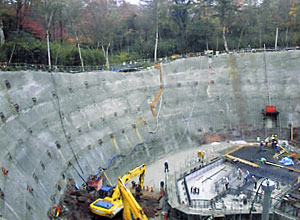

施工例
