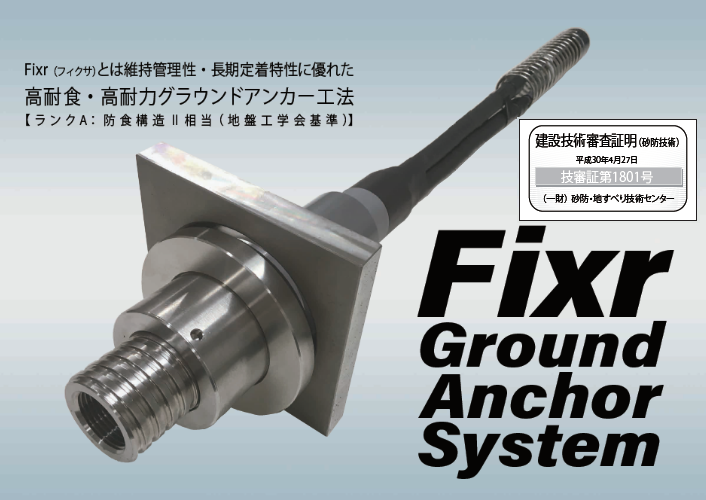

「Fixrグラウンドアンカー工法」 |
[2022.03.30]
|
|
|

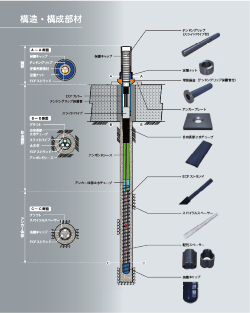

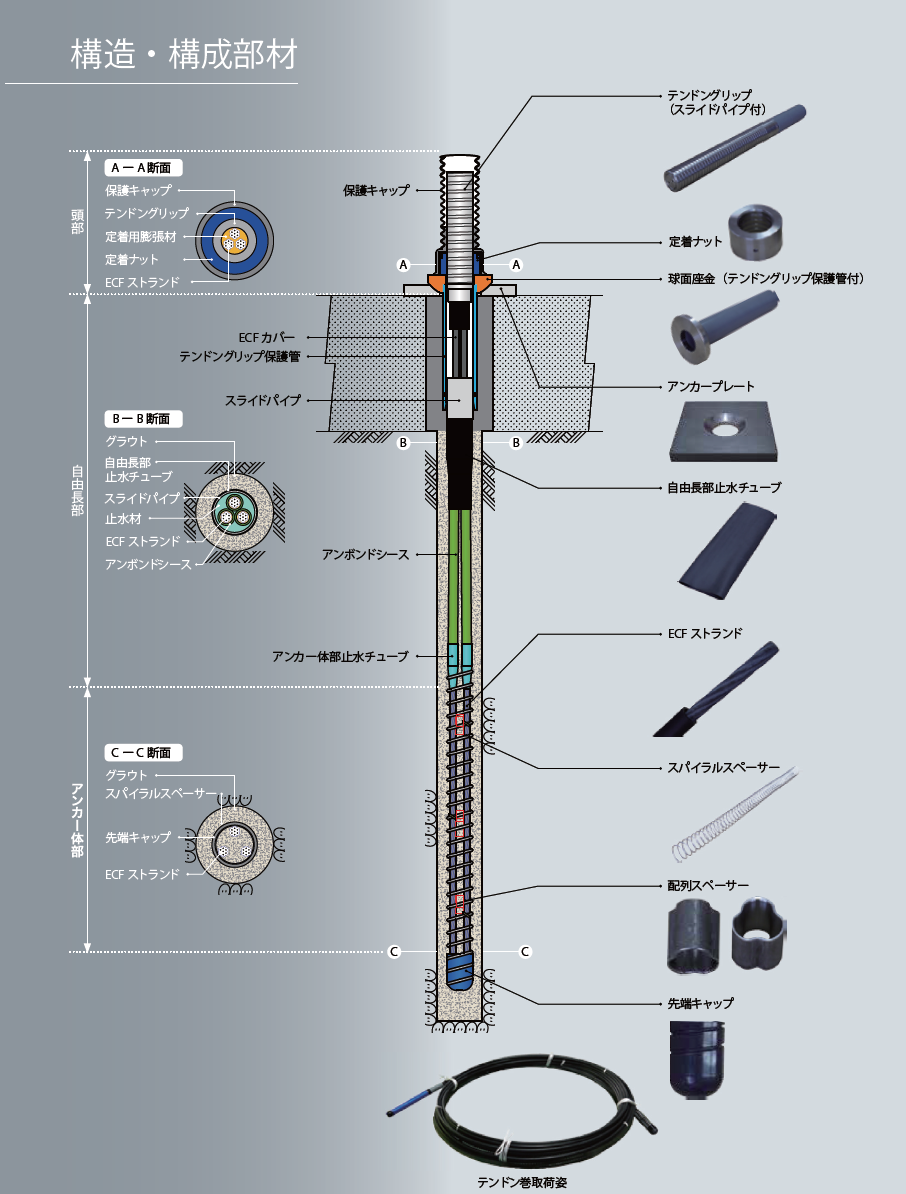

＜特長＞
| ● |
テンドングリップはステンレス鋼を用いており、防錆グリスが不要となるため、メンテナンスコストの削減に寄与します。 |
| ● |
ケーブルには卓越した耐食性と、裸PC鋼より線と同等以上の付着性を有する付着型ECFストランド（内部充填型エポキシ樹脂被覆PC鋼より線）を採用しています。 |
| ● |
ECFストランドは定着用膨張材を用いてテンドングリップに確実に定着され把持部におけるECFストランドの防食性も確保されます。 |
| ● |
スパイラルスペーサーは、アンカー体部を補強し、グラウトの割裂発達を抑制します。 |
| ● |
スパイラルスペーサーは、アンカー体部のテンドンのエポキシ樹脂被覆の損傷を防ぐとともに、グラウトのかぶりを確保します。 |
| |
|
※ |
特許第6037253 号：エポキシ樹脂で被覆したPC
鋼より線を用いた金属製グラウンドアンカーの構造および製作方法と設置工法。
（特許権者：琉球大学、サンスイ・ナビコ（株）、他3 者） |
|
【製造・販売元】 サンスイ・ナビコ株式会社 TEL：03-5623-3600
|
|
|
| ▲ページの先頭へ
|
|
|
|
★
アンカー機能確認システム「ＥＣＯＭ」 |
[2011.11.29] |
| 「ＥＣＯＭ」（イーコム）は、”Easily
Controlled Maintenance”の略称であり、目視点検の簡便さで、長期にわたりアンカーと斜面を維持管理できる経済的な計測システムです。 |
ＥＣＯＭは、アンカーにセットした3本の計測ワイヤーの変位を計ることにより、荷重の増加・減少とその原因がどの位置で発生しているかを簡単に観測できるシステムです。
これにより、荷重の増加や減少が、地表面の沈下などにより発生したものか、崩壊や地すべりなどの斜面の不安定化要因により発生したものか、判断が可能となりました。（特許・NETIS登録申請中）＜特長＞
●緊張力の変化を定量的に計測できるシステム。
●計測システムは、安価かつ高耐久性で、設置が容易。
●計測が簡易であり、トータルコストに優れる。
●アンカー変状の原因を特定することができ、健全性判定と対策工検討が可能。
| 【製造・販売元】 サンスイ・ナビコ株式会社 TEL：03-5623-3600
|
|
|
|
▲ページの先頭へ
|
|
★
「TFC受圧体工法」 |
|
TFC受圧体工法とは、グラウンドアンカー用反力体として、小型の二次製品受圧板とその荷重を分散させる受圧体との組み合わせにより、従来の現場打ち鉄筋コンクリート受圧板よりも早く、また大型二次製品受圧板よりも廉価に施工できる工法です。
＜特長＞
●現地での型枠加工を必要としないため、作成工程が短期間である。
●構成部材が軽量で種類も少ない。
●工場加工品であり品質が安定している。
●施工管理期間が短く、また品質・出来形管理の手間がかからない。
●大きな不陸調整機能を有す。
●廃材が少なく、環境負担が小さい。
※TFCとは、T=Ｔｅｘｔｉｌｅ（織物）F=Frame（型枠） C=Concrete（コンクリート）の略称（商標登録：第5269445号）です。
| 【製造・販売元】 サンスイ・ナビコ株式会社 TEL：03-5623-3600
|
|
|
|
▲ページの先頭へ
|
|
★
「ロックボルトパッカー®」 |
|
＜特長＞
●注入ロスが極めて少なく経済的
●注入材の流出による周辺地盤への汚染防止に効果大
●耐薬品性に強いポリプロピレン繊維を使用し耐久性を確保
●部材数も少なくシンプルな構造の為、現場での組立加工が容易
| 【製造・販売元】 サンスイ・ナビコ株式会社 TEL：03-5623-3600
|
|
|
| ▲ページの先頭へ
|
|
★３４３ｋNまで
「QSA型アンカー工法」 |
|
＜特長＞
●進行性劣化が発生しづらい先端圧縮型アンカーです。
●荷重を効果的に分散する耐荷体により、優れた応力分散特性を有しています。
●引張材はアンボンドPC鋼より線を採用し、ポリエチレン樹脂と防錆油で防食されています。
●法枠はもちろんのこと、現場打ち受圧板、各種受圧板にも対応しております。
●構造がシンプルですので現場での組立加工も容易です。
●施工方法も特殊な工程は無く簡単です。
| 【製造・販売元】 サンスイ・ナビコ株式会社 TEL：03-5623-3600
|
|
|
|
▲ページの先頭へ
|
|
★縫い目のないパッカー工法「シームレスパイレンパッカー®」 |
＜特長＞
●脱水効果で高品質なアンカー体を造成し、亀裂の多い岩盤にも確実にアンカー体を設置できます。
●グラウト材の流出による周辺地盤への汚染を防止します。
●グラウト注入ロスが極めて少なく経済的です。
●シンプルな構造で現場での組立加工が容易です。
●上向き、水平アンカーにも適用可能です。
●すべてのアンカー工法に対応可能です。
| 【製造・販売元】 サンスイ・ナビコ株式会社 TEL：03-5623-3600
|
|
|
|
|
