【概要】

　＜目次＞

　1. アンカーネット工法概要（NETIS CB-210003-A）

　2. 設計の考え方

　3. 特徴

　4. 施工方法･･･極めて不安定な斜面の場合

　5. 施工実績： 9件（国，県，市町村）

　6. 標準構造図･･･補強材

【考え方】

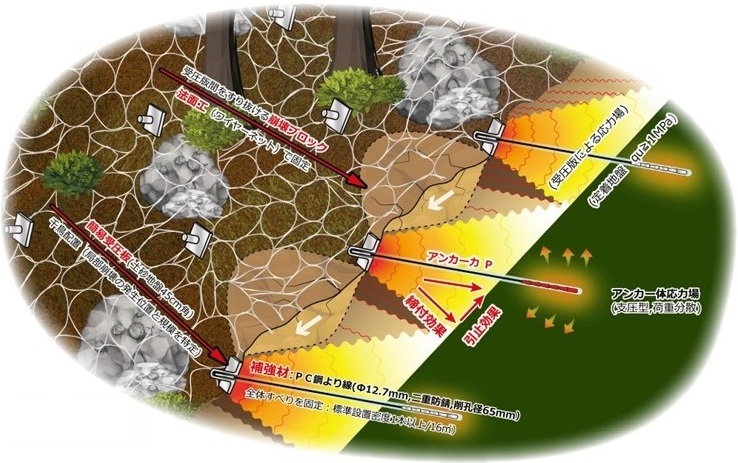

局部的に細ブロック化する恐れのある地すべり（崩壊）を固定する方法として

① 全体を面的に固定するためのアンカー受圧版を図1のように千鳥状に配置することで，受圧版間をすり抜ける局部的すべりの発生位置をこれに囲まれる領域に特定し、かつ受圧版間隔を調整することでその規模を計画的に設定することができる。

② この局部的すべりは、断面図（図2）上においてアンカー受圧版によってもたらされる荷重分散角の上面に規制されるものとし、これを全面に敷設するワイヤーネットで固定する。

③ アンカーはグラウンドアンカーに準じた緊張力を与えることで、締付および引止効果を発揮できるようにする。

④ ただし、アンカー力の低下は設置地盤の沈下等により避けられないことから、アンカー引張材は、引止効果を発揮しやすいようにできるだけ低角度で設置（水平面より下向き10°を標準）

⑤ 逆巻き施工を基本とすることから、落石等の落下物に対する安全を確保しやすい。

⑥ 主に施工環境の悪い山腹斜面を対象に、鉄筋挿入工のように軽微な設備で施工でき、しかも、これより確実かつ高い固定力の発揮と安価にできることを狙いとする。

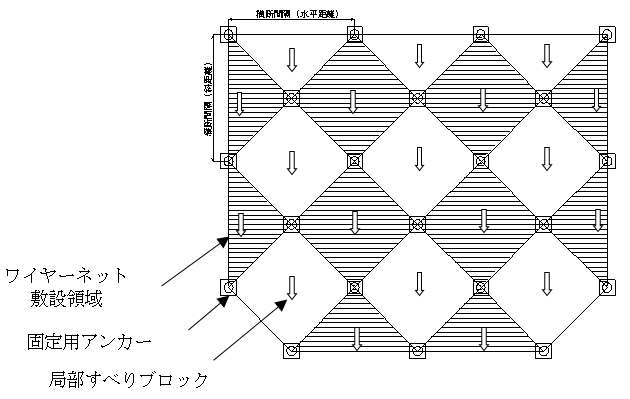

図1　アンカー工の配置と局部すべり発生領域の特定

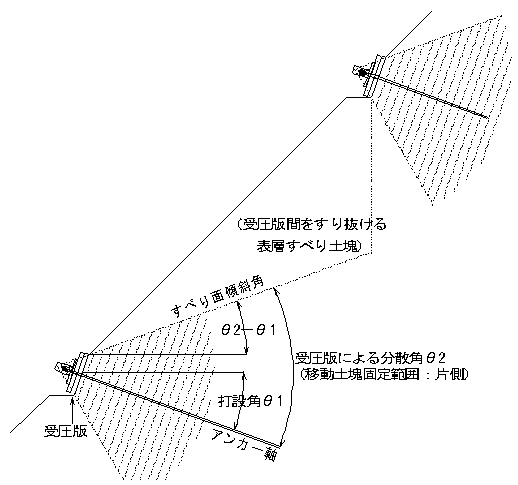

図2　アンカー受圧版による土塊の抑止範囲と局部すべり土塊

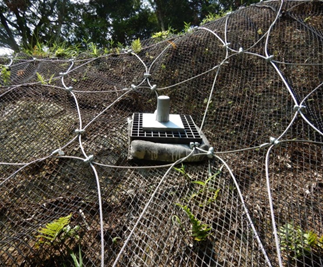

表層すべり対策

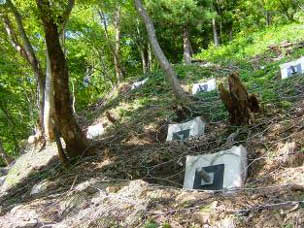

表層すべり対策，グラウンドアンカー併用例

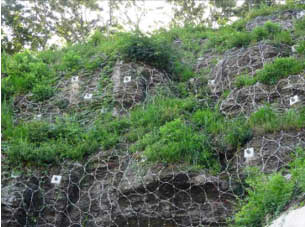

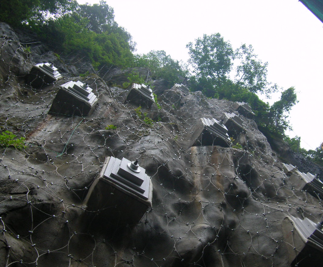

岩盤崩落防止対策（逆巻き施工）
