落石発生源対策「ワイヤーネット被覆工」

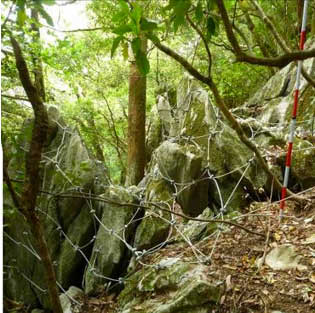

あらゆる形状のものを密着状に被覆できる

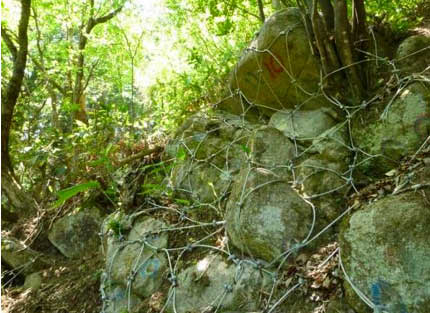

密着状に被覆することで，変位を抑止

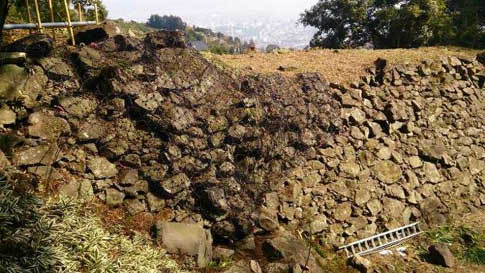

文化財の保護（城内の石垣を傷つけることなく固定）

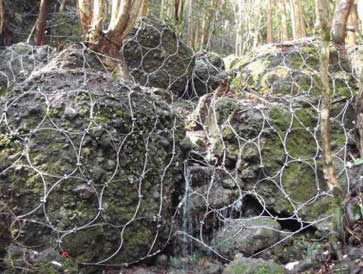

渓流内転石群の固定

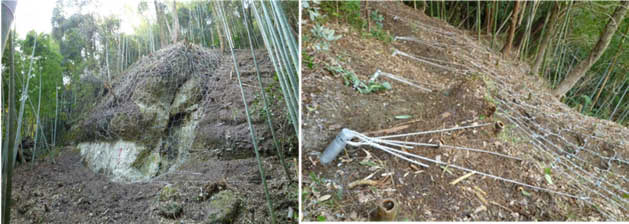

巨岩の固定（幅10m,斜面長25m,層厚3m）　同左，深層アンカーによる固定

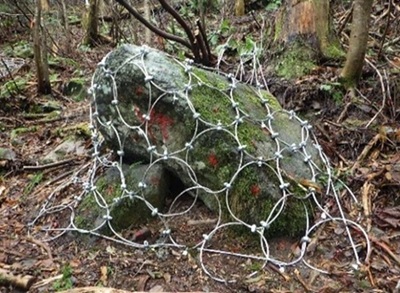

小岩塊の固定

急崖の固定

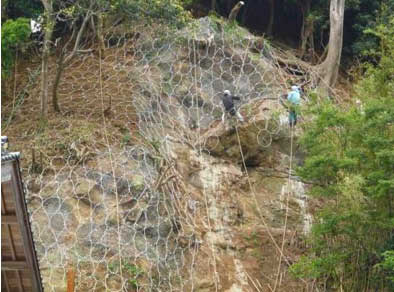

逆巻き施工状況

補助ネット併用による固定

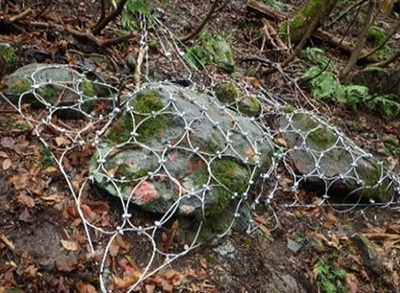

小岩塊の固定

①	岩塊１個では転がるが、ワイヤーネットで複数（３個以上）を一体化せしめれば、回転運動を規制できる。
②	地山斜面には凹凸や植生等による抵抗があり，上記岩塊群は容易に滑動できない　→安定性向上
③	上記状態を基に、目標安全率を達成するための固定用アンカーを岩塊山側に設置。

固定対象をワイヤーネットで巾着状に被覆することで“回転運動を規制／重心位置を固定”　→安定度向上

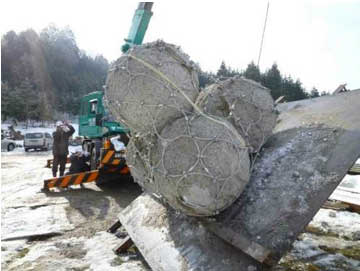

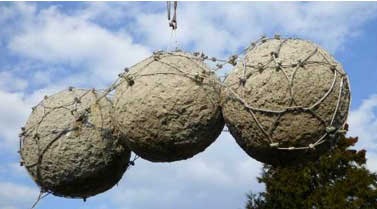

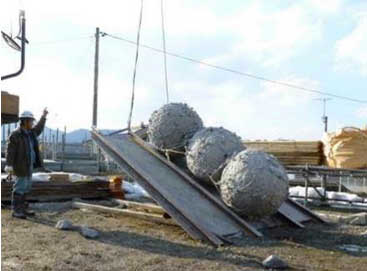

○ コンクリート球３個（3.6t）をワイヤーリング１個で吊り上げた状態
　･･･リング同士が固定されていないため，
　　　ネット端部まで吊り荷重が伝搬（分散）

○ ワイヤーネットはアンカーピン（l =23.5cm）で岩塊に固定
　（標準設置密度：１本/m²）
