| ① | 落石現象≒転倒（回転） →“滑動および転倒”計算に基づく設計 |
| ② | 落石は地震および倒木（／強風）時に多発 →地震力を考慮した設計 |
| ③ | 目標安全率：平常時2.0、地震時1.0 |
| ･･･目視主体のアバウトな設計／災害に至る時間が“瞬時”であることへの保障として高めに設定 |
① 部材の軽量化および施工の合理化 →二次製品の現場組立方式

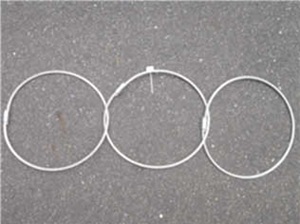

ワイヤーリング基本形（φ35cm,60cm,80cm）
間詰め用（シングル）
リング連結用金具

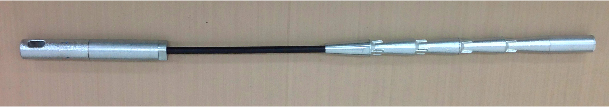

② アンカー削孔長の短縮 →くさび式定着（深層アンカー：特願2016-067580．2018年8月査定
）
| ① |
アンカー体拘束具（くさび）が均等に引抜変位することで，
･･･定着地盤の均等な支持力確保と集中破壊防止
･･･アンカー孔壁は半無限に拘束され変形し難いことから、安定した高い支圧強度を確保できる。 |
| ② |
上記により、安定した引抜耐力と長期耐久性の向上， 定着地盤の支圧強度に応じた合理的な定着長算出を達成。 |

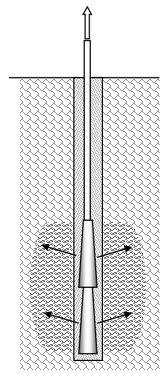

くさび方式の支持機構
○ ステンレス製、 ダクタイル製仕様
○ 固定用アンカー（深層アンカー）の二重防錆加工
|
