斜面侵食防止 表層土砂流出抑制対策工法

EPM

国土交通省NETIS登録No.CB-210015-A

EPM

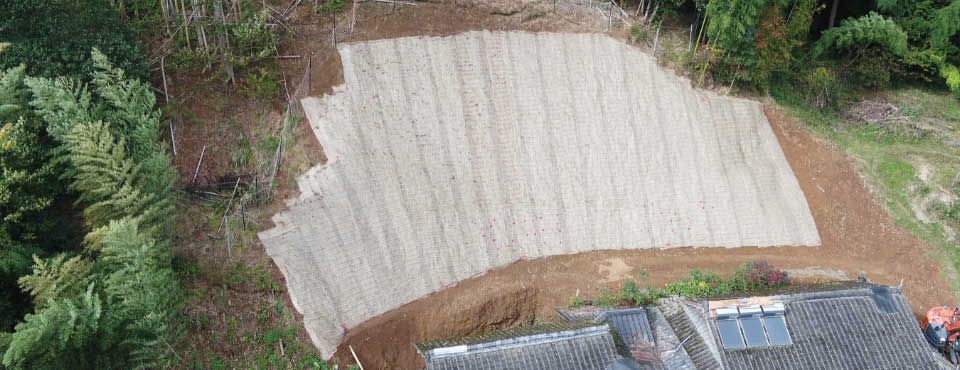

EPMとは

EPMは斜面の侵食防止や厚さ1.0m以下の表層土砂の流出を継続的に抑制する工法です。
大型機械を使用することがないため、狭隘な場所や山岳地などの高所での施工が可能です。

EPM 特長

  • ●斜面侵食、種子流出を防止

    引張力のあるEPMネット(金網)が法面全体を抑え込むことで、斜面侵食及びEPMマットの種子流出を防止します。

  • ●表層土砂流出を抑制

    千鳥配置されたアンカーでEPMネット(金網)を地山に定着させることで、表土厚1.0m以下までの不安定地盤の土砂流出抑制効果があります。

  • ●継続的に土砂流出を抑制

    地表面が沈下した場合でも、支圧バネの反発力による押さえ込み効果で、継続的に地面に圧力がかかり、土砂の流出抑制効果が維持されます。

  • ●表流水の流速を抑制

    EPMマットは帯状構造であるため、表流水の流速を抑制します。

  • ●施工性に優れ、メンテナンスが容易

    部材が軽量であり人力施工が可能なため、高所や山岳地などの 狭い現場でも施工できます。材料の交換が可能であるため、メンテナンスが容易です。

  • ●工期短縮とコスト縮減の実現

    大きな機械を使用せず、小スペースで施工が可能であるため、工期短縮、コスト縮減を実現します。

PTSカルバート工法 実物実験状況

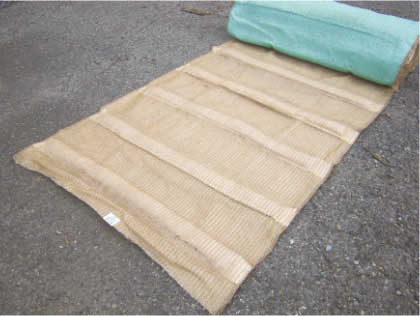

EPMマット

PTSカルバート工法完成例

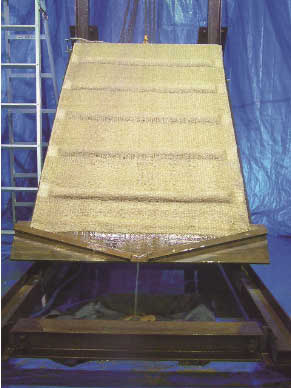

侵食防止効果の実験状況

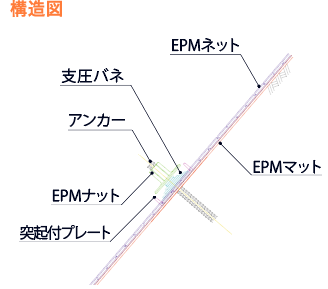

構造

EPMは侵食防止マットと金網、アンカー(バネ、支圧プレート付)を組み合わせたシンプルな構造です。

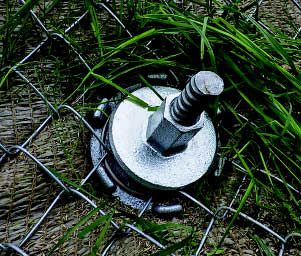

EPMナット

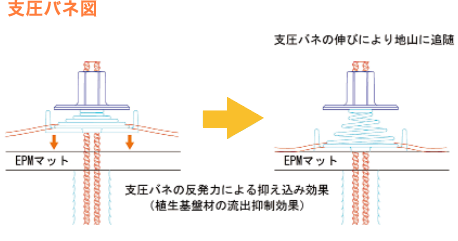

土砂流出抑制効果
ナットの締め付けにより圧縮された支圧バネの反発力効果により、表層土砂流出抑制効果が発揮されます。

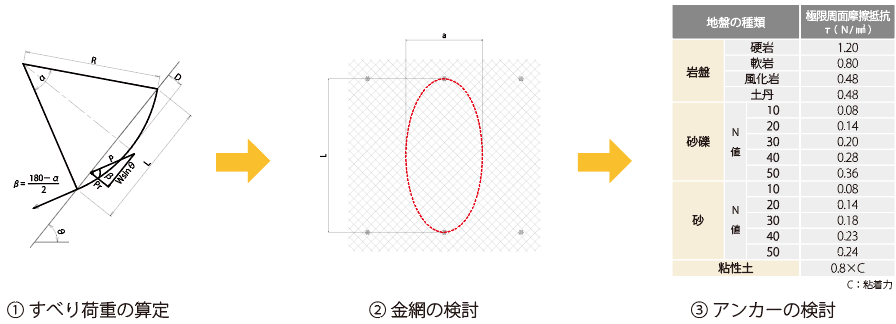

設計

のり中間の円弧すべり及び のり肩からの直線すべりを想定して検討しています。
試算条件

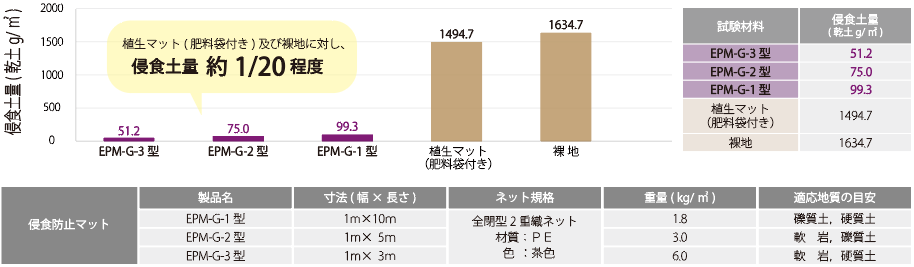

性能照査

ゲリラ豪雨を想定した実験により、侵食防止効果を確認しています。
実験結果  植生マット(肥料袋付き)及び裸地に対し、EPMマットは実験結果 約20倍の侵食防止効果が認められました。
試算条件

施工事例

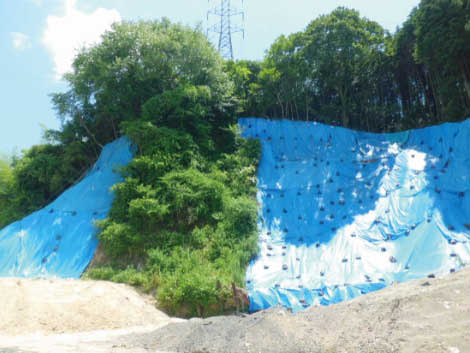

施工前

EPM 施工事例 山口県光市小周防 施工前

山口県光市小周防

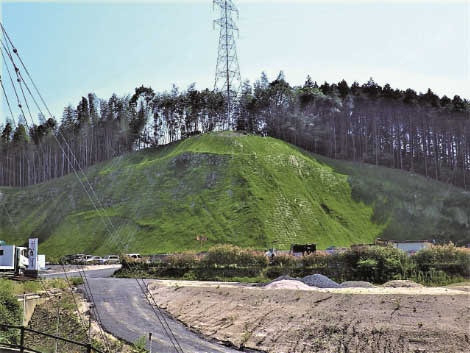

施工後

EPM 施工事例 山口県光市小周防 施工後
