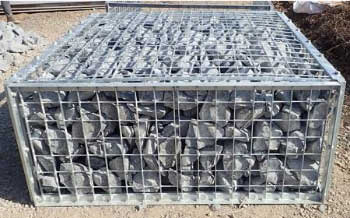

グレーチングカーゴ（グレーチング製高強度かご）
|
|
|
概要 |
|
グレーチングの製造ノウハウを活かし開発した
『グレーチング製高強度かご』は、じゃかご や
ふとんかご、かごわく でもない、新しいジャンルです。
新しい選択肢を、ご提案します。
一般的な金網タイプより形状の保持力が高く、剛性に
優れ、本設でお使いいただけます。
部材に関する強度計算書もご用意できますので、
土圧などの荷重が心配、強度不足や強度確認ができず
諦めていた現場でも、ご採用いただけます。
|
|
|
|
｜戻る｜ |
|
|
『グレーチング製高強度かご』ができること |
|
|
本設でお使いいただけます。

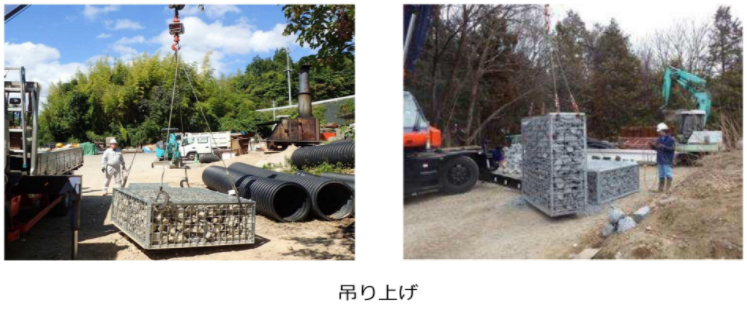

重機による中詰材の投入と吊り上げにより、
人手対策と工期短縮が可能です。
トラックや重機の上載が可能で、
作業スペースの効率化が図れます(敷き鉄板は必要)。
「かご」には、地震の揺れや増水時の水流による
中詰材の変位や、背面土の圧力がなど見込まれますが、
従来のかごと比較して変形しにくくなります。
強度計算書をご用意できます。
土圧や水圧など荷重が心配な現場、強度計算書が出て
こなくて諦めていた現場でもご検討いただけます。
|
|
|
|
｜戻る｜ |
|
|
規格 |
 |
下記以外の寸法も製作できますので、ご相談ください。
【表面処理】
・溶融亜鉛アルミニウム合金めっき(HZA35) (JIS H 8643)
・溶融亜鉛(HDZ55) (JIS H 8641)
その他、表面処理もお気軽にお問合せ下さい。
・着色処理
・低光沢処理
|
|

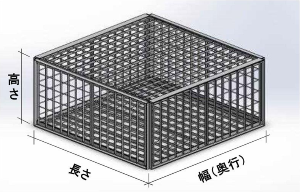

型式 |
高さ(mm)
|
幅(奥行)(mm)
|
長さ(mm)
|
重量(kg)※1
|
体積(m3)※2
|
| GK-1 |
500 |
1400 |
1400 |
126.0 |
0.796 |
| GK-2 |
600 |
1600 |
1600 |
145.0 |
1.286 |
| GK-3 |
700 |
1800 |
1800 |
176.0 |
1.943 |
| GK050810 |
500 |
800 |
1000 |
67.6 |
0.315 |
| GK051010 |
1000 |
76.9 |
0.402 |
| GK051210 |
1200 |
86.4 |
0.490 |
| GK050820 |
800 |
2000 |
112.6 |
0.658 |
| GK051020 |
1000 |
126.4 |
0.840 |
| GK051220 |
1200 |
140.2 |
1.023 |
| GK101210 |
1000 |
1200 |
1000 |
114.8 |
1.005 |
| GK101510 |
1500 |
134.8 |
1.265 |
| GK102010 |
2000 |
167.2 |
1.724 |
| GK101220 |
1200 |
2000 |
179.6 |
2.098 |
| GK101520 |
1500 |
203.2 |
2.660 |
| GK102020 |
2000 |
242.1 |
3.597 |
※1.六面体の重量を表示。擁壁用途の段積みで上面蓋を寸法調整する時、重量は変動します。
※2.構成材料に平鋼やＬアングルなどを採用しており、製品寸法＝体積になりませんのでご了承下さい。
※3.GK102020 のみ寸法の問題で、表面処理の溶融亜鉛アルミニウム合金めっき(HZA35)が不可となります。
上記以外の寸法も製作できますので、ご相談ください。
|
｜戻る｜ |
|

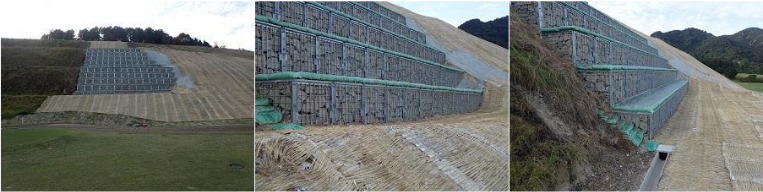

擁壁工 施工事例 |
|
|
