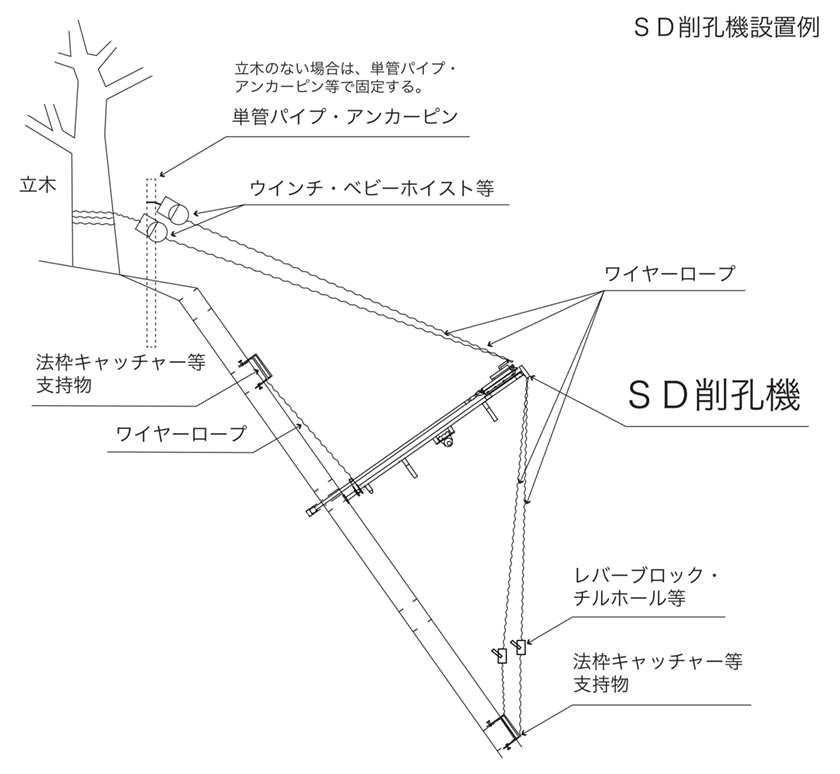

SD工法標準機器設置例｜株式会社海昌

※この絵図は標準機器設置例で現場条件により実際とは異なる場合がございます。

適用範囲

本資料は、SD削孔機を使用する鉄筋挿入工の積算に適用し、詳細な適用範囲は次表のとおりとする。
なお、本工法は人力にて行う作業が多いため、各種現場条件に応じ、実態にあった積算となるよう、柔軟に解釈し運用するものとする。

※落石防護網用アンカー設置工等、一部削孔工を伴う他工種の積算には適用しない。
※逆巻施工及び総削孔長200ｍ未満の小規模施工には適用せず、別途見積とする。

スタンドドライブ（SD）工法適用範囲

使用削孔機	削孔方式	削孔径	削孔長
SD削孔機2型	単管・自穿孔	45mm～65mm	5.0ｍ以下
SD削孔機3型	単管・二重管	65mm～90mm	7.0ｍ以下

※表範囲外は別途積算とする。

１日の作業時間は下記のとおりとする。

作業時間は7.0ｈ/日とし、作業員移動時間、時間制限等により作業時間が7.0ｈ/日未満となる場合は次表による補正係数を歩掛に乗ずる。

１日当り作業時間に係る補正係数

作業時間	7.0ｈ	6.5ｈ	6.0ｈ	5.5ｈ	5.0ｈ	4.5ｈ	4.0ｈ	3.5ｈ
補正係数	1.00	1.08	1.17	1.27	1.40	1.56	1.75	2.00
計算式	7.0h÷7.0h	7.0h÷6.5h	7.0h÷6.0h	7.0h÷5.5h	7.0h÷5.0h	7.0h÷4.5h	7.0h÷4.0h	7.0h÷3.5h

※上表以外の時間においては、7.0ｈ÷作業時間の式にて計算するものとする。

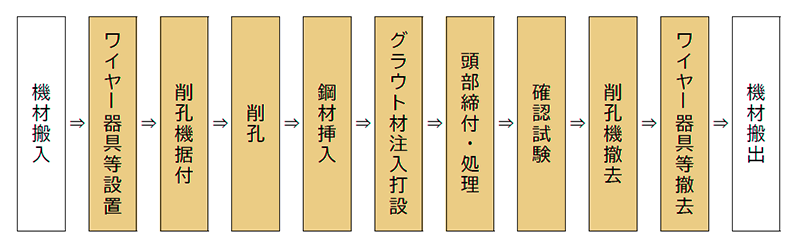

（参考）

※上記施工手順は一例です。施工手順は削孔方式及び現場条件により変更することがあります。
