2. 衝撃力とエネルギー |

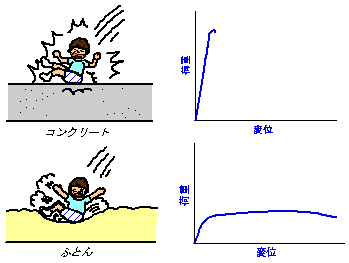

衝撃力の比較
 |
|
↑ページの先頭へ |
位置エネルギーと運動エネルギー
|

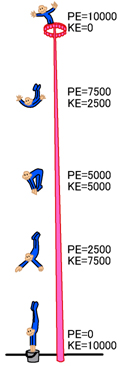

■位置エネルギー (Potential Energy)
■運動エネルギー (Kinetic Energy)
物体が落下し始めると同時に、PE はKE に変化しはじめる。
しかし、エネルギー量の総和に変化は無い。
|
 |
|
|
↑ページの先頭へ |

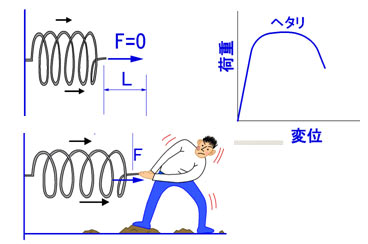

ばねの吸収エネルギー
|
|
↑ページの先頭へ |

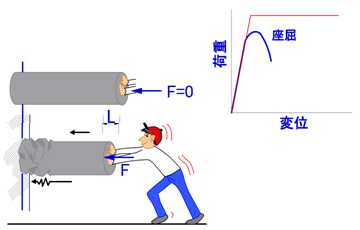

圧縮による吸収エネルギー
|
|
↑ページの先頭へ |

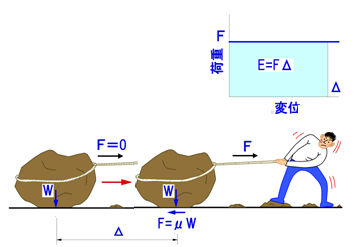

摩擦によるエネルギー消費（最も効率的）
|
|
↑ページの先頭へ |

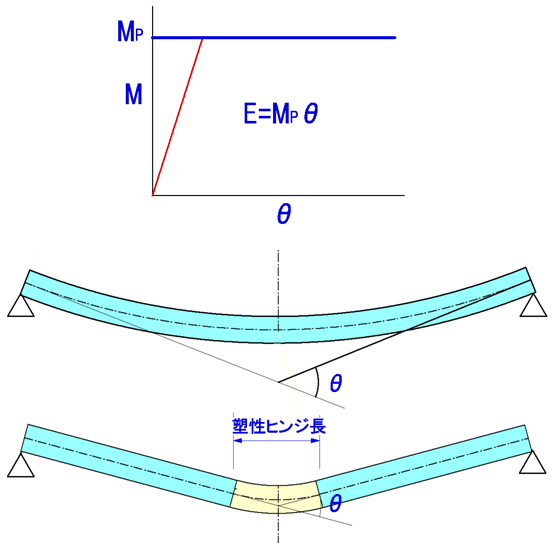

曲げによる吸収エネルギー
|
|
↑ページの先頭へ |
部材による吸収エネルギーの比較主要

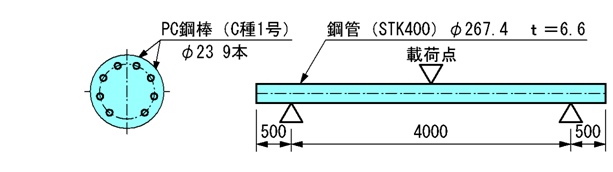

充填鋼管部材

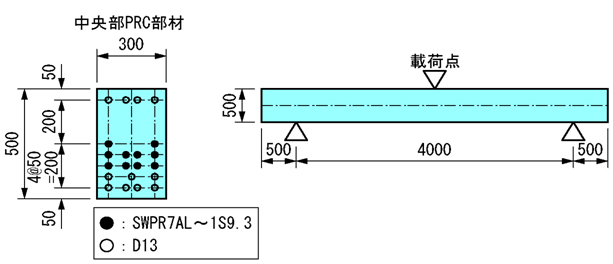

PRC部材
|
|
↑ページの先頭へ |
静的試験結果

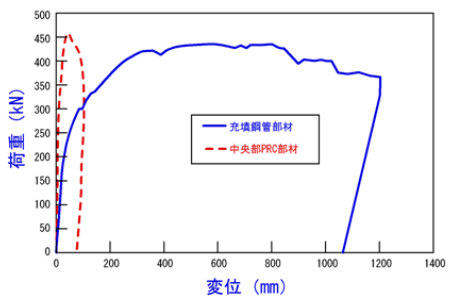

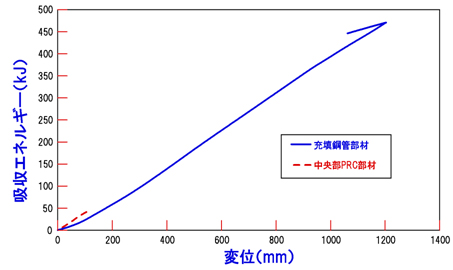

荷重―吸収エネルギー関係(静的試験)
荷重―変位関係
|
|
↑ページの先頭へ |

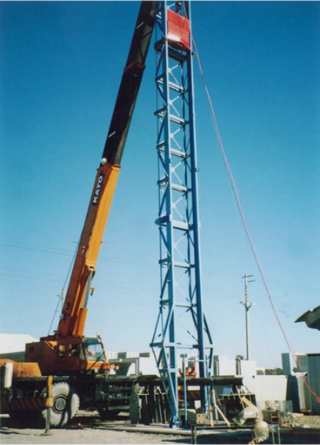

衝撃試験 (PRC 部材) (映像)
|
|
↑ページの先頭へ |

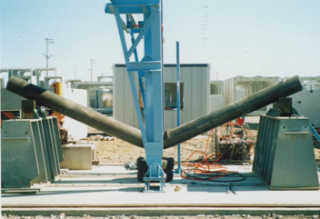

衝撃試験 (充填鋼管部材) (映像)
|
|
↑ページの先頭へ |

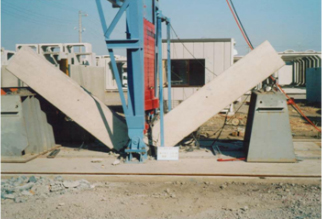

衝撃試験結果 (写真)
|
|
↑ページの先頭へ |

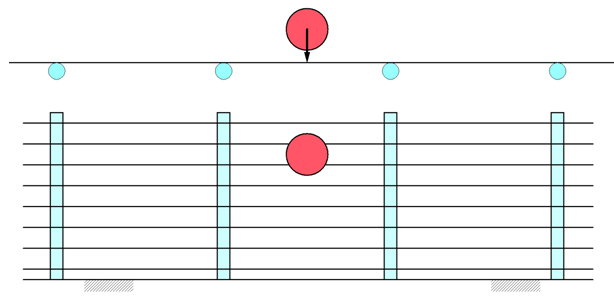

間違いやすい例 中央スパンのみを取出して解析すると

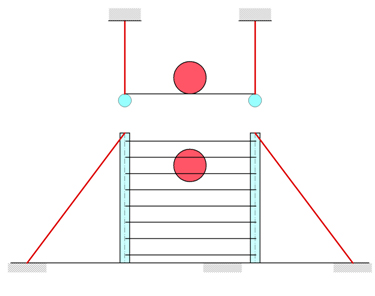

防護柵への落石衝突
|
|
↑ページの先頭へ |
補強すると衝撃に弱くなる例 （無意味な補強は控えましょう。）
１スパンの防護柵 変形し易い（衝撃力が小さい） |
補強した防護柵
変形しにくい（衝撃力が大きい） |
|
|
