4.1. RSS　 〜大規模落石用防護柵〜

RSS の特徴

わが国最初の高エネルギー吸収落石防護柵である。高エネルギー吸収落石防護柵という名称は、ここで付けられた。現在、多くの種類の落石防護柵が発表されているが、最も合理的な防護柵と考えられる。

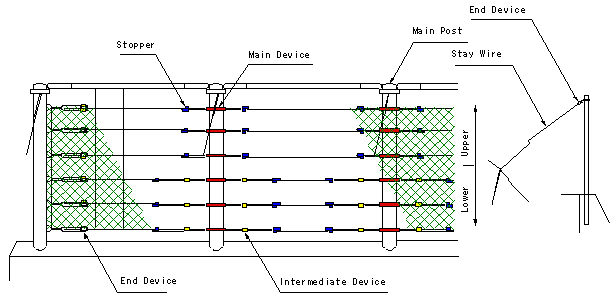

国内初の高エネルギー吸収柵 RSS の構造概略図

SYSTEM　HIGH　ENERGY　ABSORBING　FENCE

上方に落石が衝突した場合は、主緩衝具と支柱の塑性曲げで、下方に落石が衝突した場合は、主緩衝具と中間緩衝具で落石エネルギーを吸収する。

単独の緩衝金具（防護柵上方）

主（定着）緩衝具のみの場合の、横ロープに作用する応力ーひずみ関係。主緩衝具のスライド張力に達すると横ロープは滑り出し、ストッパーが主緩衝金具に衝突するまで引き出される。衝突後は、再び応力が増大する。

RSS の緩衝機構（防護柵下方）

落石の衝突により横ロープにF1の張力が発生して主（定着）緩衝具がスライド

ストッパーが中間緩衝具に衝突

左右のストッパーが同時に中間緩衝具に衝突し、横ロープの張力がF1+2F2となる。

中間緩衝具が定着緩衝具に衝突

左側の中間緩衝具が主（定着）緩衝具まで引き寄せられ、衝突する。

中間緩衝金具との組合せ

横ロープの張力が増大すると、最初に中間緩衝具内でスライドが発生し、ストッパーが中間緩衝具に衝突するまで引出される。 さらに横ロープの張力が増大すると横ロープは主緩衝具と2個の中間緩衝具内をスライドして、中間緩衝具が主緩衝具に衝突する。 それ以後は横ロープの張力は増大を続ける。

実物衝撃実験 1 : 500kJ (映像)

実物衝撃実験 2 : 300kJ (映像)
