吉田博の落石研究室
【特別号】 落石対策における現状と今後の展望



4.3. ループフェンス 〜大規模落石用防護柵〜

ループフェンスの特徴

優れたエネルギー吸収性能

緩衝装置, 支柱, 間隔保持材などが相互に作用し, 大きい落石エネルギーを吸収できる。


合理的構造

支柱間にワイヤロープを巻き付けて緩衝金具を取付けることにより,張出し量を小さくできる。


優れた経済性

緩衝装置の個数が少ない。

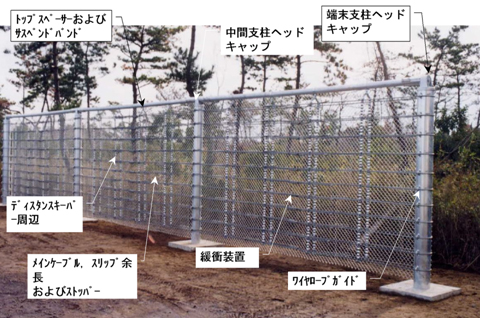

ループフェンス全景(写真)

↑ページの先頭へ

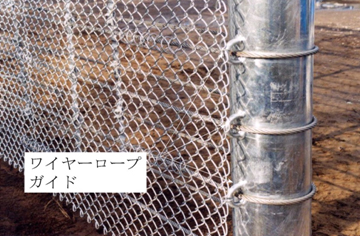

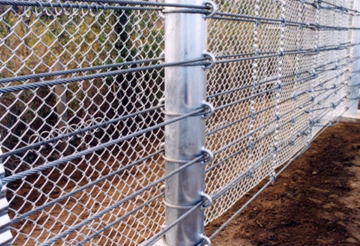

ループ状のメインケーブル(写真)




↑ページの先頭へ

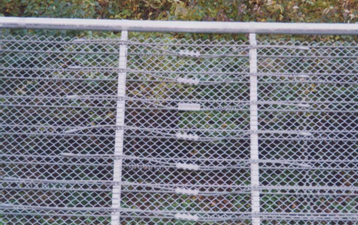

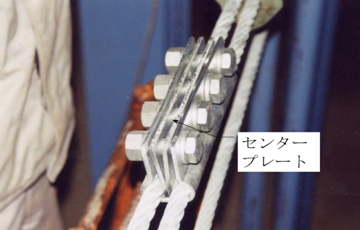

緩衝装置(写真)

2本のワイヤロープを平行に挿通し、中間に2枚の仕切り板を挿入後、ボルトを締付けることにより、ロープの締付力が増大する。

↑ページの先頭へ

緩衝装置の取り付け(写真)

↑ページの先頭へ

エネルギー吸収機構

第一段階

落石の衝突

第二段階

スライド開始



第三段階

スリップと支柱の塑性変形



↑ページの先頭へ

支柱の構造と特性

構造

コンクリート充填鋼管柱
高流動コンクリートを使用
支柱内部に鉄筋を配置



特性

大きな変形能を持ち、一定のエネルギーを吸収しながら変形する

↑ページの先頭へ

緩衝装置の性能実験(映像)

【時間】  02:54


>>動画再生



動画再生について





↑ページの先頭へ

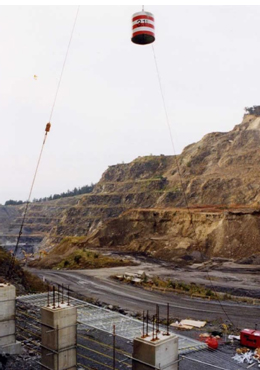

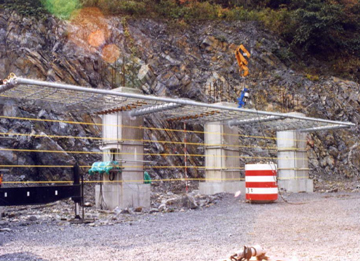

衝撃試験(写真)

重錘重量

30.38kN

落下高さ

15m

落下エネルギ

504kJ





↑ページの先頭へ

衝撃試験(映像)

【時間】  02:03


>>動画再生



動画再生について







↑ページの先頭へ

衝撃応答解析結果(映像)

【時間】  00:05


>>動画再生



動画再生について





↑ページの先頭へ

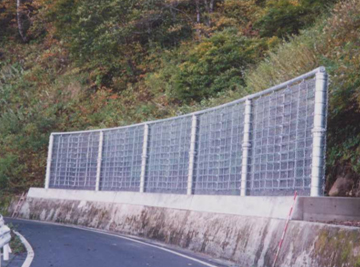

施工例(写真)
