4.2. ARC フェンス　　～小規模落石防護柵～

ARC フェンスの特徴

■衝撃吸収性能

数多くの実物による衝撃実験を繰り返し、確実な耐衝撃吸収性能を実証した落石防護柵。

■シンプル構造

支柱、控え支柱、水平ロープ、斜めロープ、アンカーによって構成された、とてもシンプルな構造で、取り外しが容易。

■タマゴ型緩衝具によるエネルギー吸収

各部材に配置されたタマゴ型緩衝具によって効果的にエネルギーを吸収する。

↑ページの先頭へ

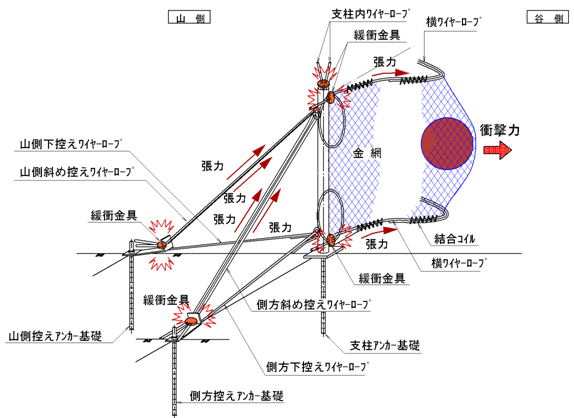

エネルギー吸収機構

↑ページの先頭へ

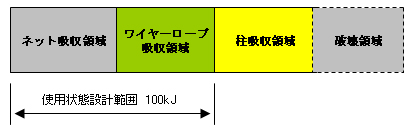

部材による想定エネルギー吸収領域

↑ページの先頭へ

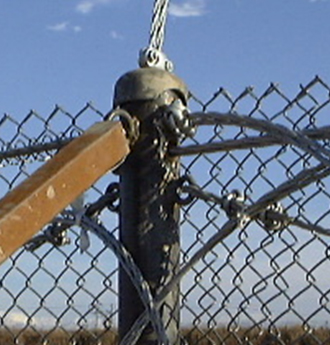

柱に設置されたエネルギー吸収装置 (写真)

↑ページの先頭へ

衝撃試験 (映像)

【時間】　　02：56
　

　
