4.7. スーパーロックシェッド　　～大規模落石用覆工～

スーパーロックシェッドの特徴

■主梁が一定の強度を保持したまま変形することが可能
■実物実験において、8000kJ(21.6t×38m) の落石エネルギーを受けても崩壊しなかった。
■スラブ底面が全て鋼製であるため、コンクリートの剥離等の2次的災害が発生しない。
■充填鋼管部材による抜群のエネルギー吸収性能。

↑ページの先頭へ

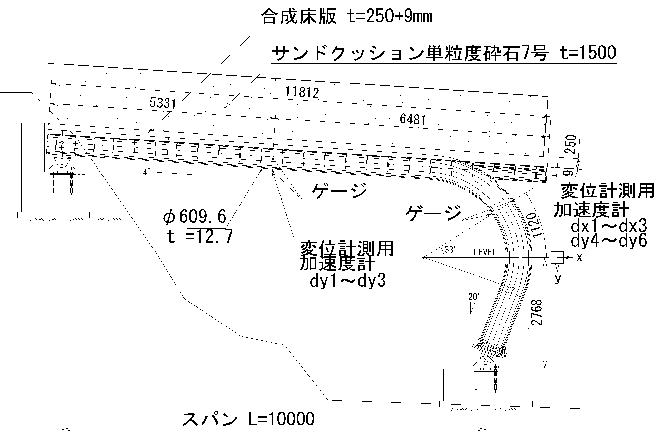

スーパーロックシェッドの構造図

スパン内のどの位置に衝突しても曲げモーメントが優先し、靭性の増加に寄与する。

　

↑ページの先頭へ

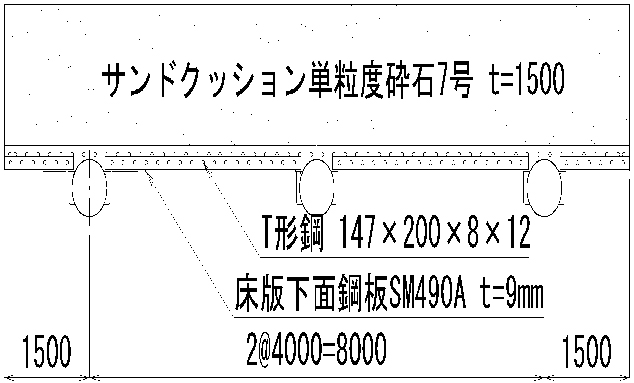

スーパーロックシェッドの断面図

↑ページの先頭へ

衝撃試験 (写真)

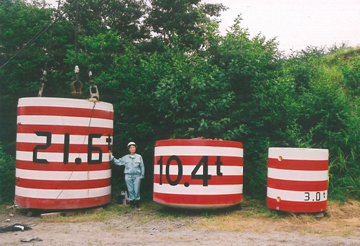

衝撃試験に使用した重錘
(左から 21.6t, 10,4t, 3.0t )

↑ページの先頭へ

衝撃試験 (映像)

【時間】　　01：05
　

　
